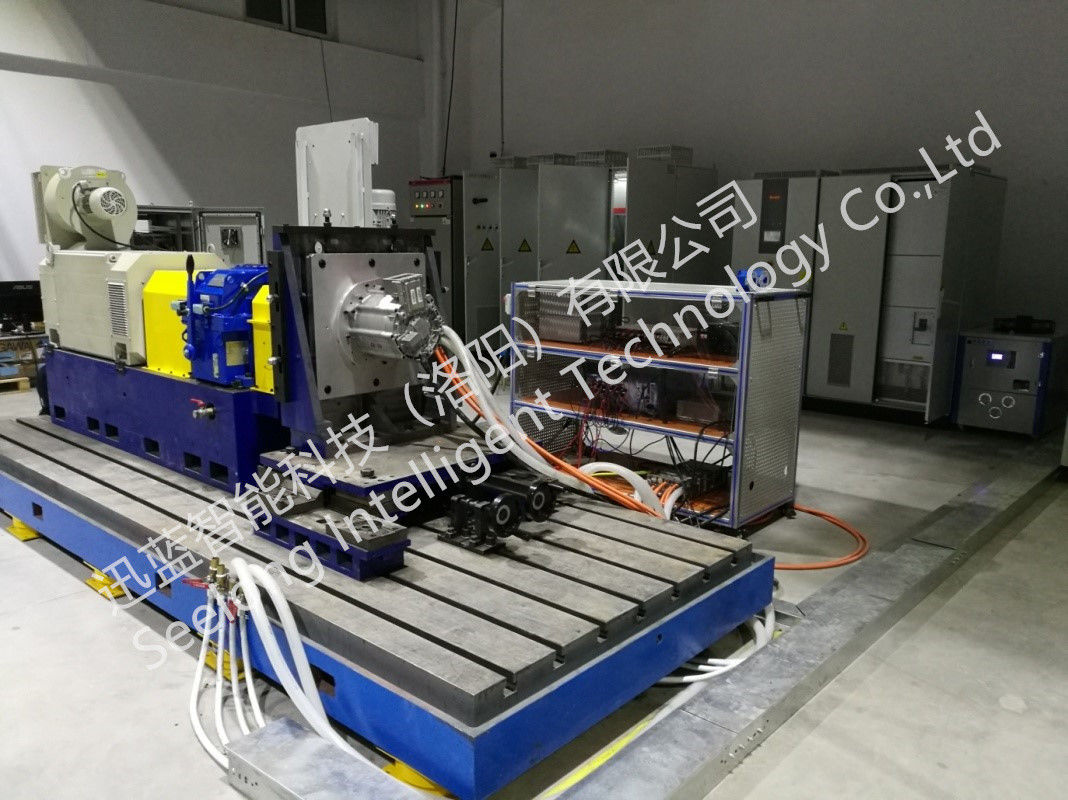

Elektrikli Araç Motor Test Tezgahı ve Motor için Test Çözümleri

Elektrikli Araç Motor Test Tezgahı ve Motor için Test Çözümleri

Giriş

Yeni enerji elektrikli araç motoru test tezgahı, esas olarak, aracın yeni enerji elektrik motorunun ve kontrolörünün geleneksel performans testi, dayanıklılık testi ve yük testi ile diğer kullanıcı geliştirme ve araştırma testi (motor geliştirme, test gibi) için kullanılır. , karşılaştırma testi vb.), elektrikli araç projesinin geliştirme ihtiyaçlarını karşılamak için.Test yatağı, kullanıcının bağımsız araştırma ve geliştirmesi için donanım testi garantisi sağlayacak, kullanıcının tasarım şemasını mükemmelleştirmesine, ürün performansını doğrulamasına vb. yardımcı olacak elektrikli araç motorunun performans testini tamamlayabilir.

Ürün prensibi

(1) Mekanik kısım: Test parçasını, yük motorunu, tork sensörünü vb. takmak için kullanılır.

(2) Sürücü kontrol sistemi: Yük motorunu kontrol etmek için kullanılır.AC frekans dönüştürücü, güç dinamometresi ölçümü ve kontrol cihazı vb. dahil.

(3) Elektrik parametre ölçüm sistemi: Güç analizörü, sistemdeki tüm elektrik parametrelerini test edebilir ve bunları dönüştürebilir, toplayabilir ve hesaplayabilir.Güç analizörü ana bilgisayarı, test veri hatları vb. ile donatılmıştır.

(4) Sıcaklık kontrollü soğutma sistemi: motorun ve kontrolörünün ısısını emmek, sistemin normal test sürecini basınç ayarı yoluyla garanti etmek, sistemin güvenilirliğini ve hizmet ömrünü sağlamak için kullanılır;

(5) Veri test sistemi: Test motorunun ve sıcaklık kontrol ekipmanının torku, hızı, sıcaklığı ve basıncı gibi alan parametrelerinin test edilmesini ve dönüştürülmesini içerir.

(6) Üst bilgisayar kontrol sistemi: İlgili görevleri yerine getirmek ve kullanıcıya bir insan-makine kontrol arayüzü sağlamak için yük sistemini kontrol etmek için kullanılır.Endüstriyel Kontrol Bilgisayarı, test kontrol yazılım sistemi dahil.

Donanım yapılandırması
