SSCH11-25000/50000 ±0.2%FS 11kW 64Nm 50000rpm Yüksek Doğruluk Düşük Maliyetli Turbojet Motor Performansı Test Sistemi Aero-Motor Performansı Ölçümü

Ürün Tanımı

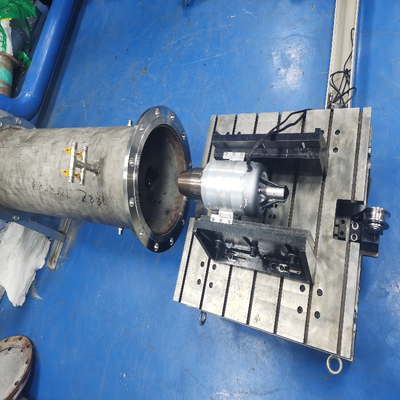

Turbojet motoru montajı test platformu, turbojet motoru itiş testleri için kullanılır. Test platformu esas olarak düşük dirençli bir kaydırma, bir motor montaj desteği,ve itme ölçüm cihazı.

1Düşük dirençli kaydırma masası:
Kaydırma platformu bir taban ve kaydırma platformuna ayrılır ve taban ve kaydırma platformu arasında düşük sürtünme katsayısı olan doğrusal bir rulman kaydırma rayı kurulur.Temel doğrudan tabletle bağlantı kurabilir; taban ve kaydırıcı platform arasındaki düzlük, her bir düzlünün düzlüğünün 0.02mm'den az olmamasını sağlamak için işlenmiştir.
Kaydırıcı platformun altına monte edilen doğrusal rulman kaydırma rayı, montaj sırasında göreceli paralelliği sağlar ve kaydırma rayının paralelliği ≤ 0'dur.02mm mekanik işleme ve konumlandırma yoluyla.

2. itme ölçüm cihazı:
Itme ölçüm cihazı, esas olarak Alman HBM yüksek hassasiyetli itme ölçüm sensörlerinden ve konektörlerinden oluşur ve sensörün doğruluğu C3 seviyesinden düşük değildir.Ölçüm cihazı, kaydırıcı platformla doğrudan düz bir çizgide bağlanır., hareket etme eğiliminde olduğu için platformun itme / gerilmesini doğru bir şekilde ölçer; Platform, platformun alt kısmının her iki ucuna da monte edilmiş 2 set itme ölçüm cihazı ile donatılmıştır.;Bir set ölçüm için kullanılır, diğer set de kalibrasyon ölçümü için kullanılır.

3Motor montaj koltuğu:

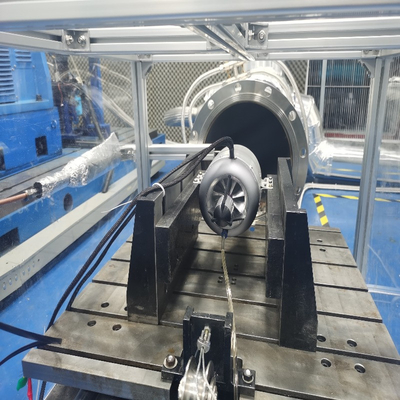

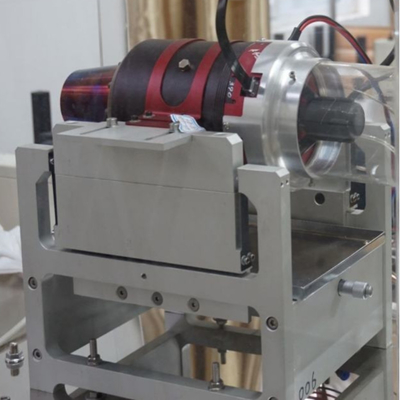

Montaj desteği, genel sertliğini ve dayanıklılığını sağlayan, tümüyle işlenmiş yüksek kaliteli alüminyum alaşımından yapılmıştır. Destenin bir ucu kaydırıcı platformda sabitlenir,Ve diğer ucu motorla bağlantılı.Bir adaptör takımı, destek üzerinde kurulur ve kullanıcılar motoru değiştirdiğinde, farklı motorların doklama ve test ihtiyaçlarını karşılamak için sadece adaptör takımını değiştirmeleri gerekir.

Teknik parametreler

Yapı ve Kompozisyon

Yüksek irtifa kabin yapısı
1Laboratuvarın iç duvarı: gelişmiş anti manyetik paslanmaz çelik plakalardan yapılmıştır.
2. Kabinin dış yüzeyi: yüksek dayanıklı tozla kaplanmıştır;
3. Sızdırma: Gelişmiş silikon kauçuk sızdırma kullanılarak, uzun süre test edilebilir;
4Kabin yalıtım malzemesi: İyi yalıtım etkisi olan, alev gerileyici poliüretan köpüğü ve cam lif pamuktan yapılmıştır.
5. Kabin kapısı: Dairesel bir manuel açılış kullanır ve manuel kilitleme mekanizması ile donatılır;
6Görünüm: Kapı RAL5015 mavi ve kabin RAL7035 gri;
7Gözlem penceresi: patlama geçirmez camın birden fazla katmanından oluşur, ısı dayanıklılığı, don dayanıklılığı, çiy dayanıklılığı ve iyi ışık geçirgenliği özelliklerine sahiptir;
8. Işıklama ekipmanları: Işıklama cihazları test kutusunun içine monte edilir ve güvenli voltaj kullanılır. Kontrol anahtarı kontrol dolabında yer almaktadır ve aydınlatma 300 lux'tan büyüktür;
9Kabinin yalıtım malzemeleri, soğutma sıvısı, yağlama yağı vb. çevresel gereksinimleri karşılar ve soğutma sıvısı ve yağlama yağı sızıntıyı önlemek için tedavi edilir;

Egzoz hattı
Egzoz borusu bir adaptör bölümünden, bir ölçüm bölümünden, bir egzoz soğutucusundan, dalgalanmış borulardan ve bağlantı borularından oluşur.ve egzoz soğutucu gövde 304 paslanmaz çelik kullanılarak bir bütün olarak işlenirDiğer boru hatları 304 paslanmaz çelik borudan yapılır ve flenslerle kaynaklanır. 8 nokta sıcaklık ölçümü, statik basınç ölçümü,ve toplam basınç ölçüm bağlantıları ölçüm kesimindeki çevre boyunca eşit şekilde düzenlenmiştirBağlantılar, sensör koltuğunun sıcaklığının 70 oC'yi geçmemesini sağlamak için ısı dağılımı için yüzgeçler kullanır.Boru hattının termal genişlemesi ve daralması dalgalanmış boru tarafından emilirBoru hattı, yalıtım için 304 paslanmaz çelik levhasından oluşan üç katmandan oluşan bir yalıtım yapısı benimsiyor.

Havalandırma borusu
Motor giriş ölçüm borusu, motor girişinin toplam basıncını, statik basıncını, toplam sıcaklığını ve diğer parametrelerini ölçmek için kullanılır.Bu ölçüm bölümünün çapı DN150, ve maksimum akış hızı 20m/s'den azdır.
Motor giriş ölçüm borusu, statik basınç ölçümü için bir duvar açısı, toplam basınç ölçümü için bir sonda ve toplam sıcaklık ölçümü için bir toplam sıcaklık kapak kullanır.Toplam sıcaklık ölçüm kapak ve toplam basınç ölçüm sondası aşamalı bir şekilde düzenlenmiştir.
Motor alım ölçüm borusunun bağlantısı ayarlama bağlantı borusunu gerektirir.Bu yüzden farklı motor testleri için ayar bağlantı borusu da farklı ve özel yapılması gerekir.
