400kW Birebir Zorlamalı Hava Soğutmalı Şanzıman ve Aks Performans Testi ve Güvenilirlik Test Tezgahı

400kW Birbirine Zorla Hava Soğutma Düğme Kutu ve Aks Performans Test ve Güvenilirlik Test Koltuğu

The 400kW One-to-One Forced air cooling Gearbox and Axle Performance Testing and Reliability Testing Bench is a professional testing device tailored for performance evaluation and reliability verification of medium-to-high power transmission components such as gearboxes400KW değerli bir güçle, verimlilik testleri, güç performans değerlendirmeleri, kapsamlı durum simülasyonları ve uzun süreli dayanıklılık denemeleri yapmakta öne çıkar.,Çoklu endüstriyel alanlarda Ar-Ge optimizasyonu, kalite kontrolü ve güvenilirlik doğrulama için kritik teknik destek sağlamak.

1. 400kW Bir-bir Zorlu hava soğutma Düğme Kutu ve Aks Performans Denemesi ve Güvenilirlik Deneme Benchi Temel İşlevleri ve Tasarım Amaçları

400kW vites kutusu ve aks performans testi ve güvenilirlik testi, vites kutusunun gerçek dünya çalışma koşullarını kopyalamak için tasarlanmıştır.çalışma performanslarının derinlemesine analiz edilmesini sağlayanTemel işlevleri şunlardır:

Farklı hız ve yük kombinasyonları altında aktarım verimliliğini doğru bir şekilde ölçmek.

Güç performansını değerlendirmek için karmaşık çalışma koşullarını simüle etmek (örneğin, başlangıç-durma döngüleri, değişken yük şokları ve sürekli yüksek yükle çalışma).

Hizmet ömrünü ve arıza modlarını doğrulamak için uzun süreli dayanıklılık testleri yapmak.

Performans optimizasyonunu ve vites kutularının hata teşhisini desteklemek için gerçek zamanlı olarak anahtar parametrelerin izlenmesi.

2Ana Sistem Kompozisyonu ve Fonksiyonel Özellikleri

400kW dişli kutusu ve aks performans testi ve güvenilirlik testi tezgahı, doğru, istikrarlı ve verimli test süreçlerini sağlamak için her biri özel rolleri olan birden fazla alt sistemi entegre eder:

• Girdi Gücü ve Yük Sistemi

Bu çift fonksiyonlu sistem hem bir "güç kaynağı" hem de bir " direnç simülatörü " olarak hizmet eder.motorların veya motorların gerçek uygulamalarda çıkış özelliklerini taklit edenÖte yandan, araç veya ekipman çalışması sırasında yol direnci, eğim direnci ve diğer dış kuvvetleri simüle etmek için sınıflandırılmış yükler uyguluyor.Farklı yük koşullarında performans testini mümkün kılan.

• Çıkış yükü ve geri bildirim sistemi

Enerji emilimine ve durum simülasyonuna odaklanan bu sistem, öncelikle test edilen vites kutusunun çıkış gücünü emiyor.fren gibi özel çalışma koşullarını simüle edebilen, iniş çizgisi veya ekipmanların ters çalıştırılması, sabit olmayan durum koşullarında vites kutusunun performansını kapsamlı bir şekilde değerlendirir.

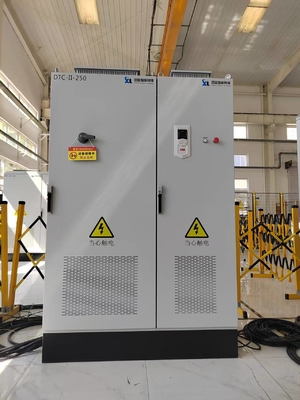

• Enerji Geri Kazanma ve Dönüşüm Sistemi

400kW dişli kutusu ve aks performansı test ve güvenilirlik test tezgahının öne çıkan bir özelliği, enerji tasarrufu tasarımıdır: sistem yük emişi sırasında üretilen elektrik enerjisini geri kazanır,Yüksek verimlilikli bir invertör aracılığıyla dönüştürürBu enerji geri dönüşümü, sadece test enerjisi tüketimini %30'dan fazla azaltmakla kalmaz, aynı zamanda yeşil test standartlarına uygun olarak işletme maliyetlerini de düşürür.

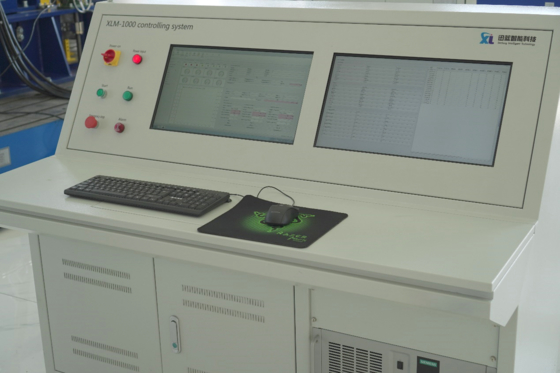

• Akıllı Kontrol Sistemi

Test kulübesinin "komuta merkezi" olarak, insan-makine arayüzü aracılığıyla tüm test sürecini yönetir. Operatörler test parametrelerini (örneğin, hız, tork, döngü süreleri ve vites geçişleri) ayarlayabilir,Sistem, testlerin önceden belirlenmiş prosedürleri minimum sapma ile takip etmesini sağlamak için gelişmiş PID kapalı döngü kontrol algoritmaları kullanarak tüm alt sistemlerin çalışmasını koordine ederken.

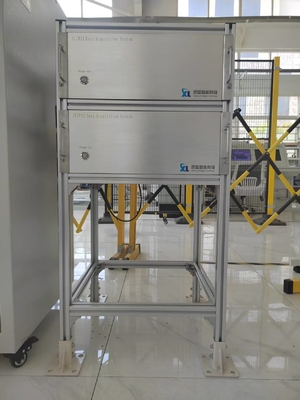

• Çok Parametreli Alım Sistemi

Yüksek hassasiyetli sensörler ve veri alma modülleri ile donatılmış bu sistem, dönme hızı, tork, yağ sıcaklığı,rulman sıcaklığıToplanan veriler anında depolanır ve önceden işlenir ve daha sonra performans analizi için temel oluşturur.

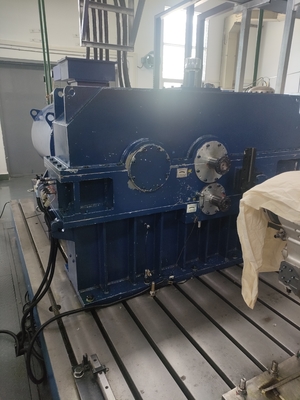

• Mekanik Destek Yapısı

Sert mekanik çerçeve, titreşimden yalıtılmış bir taban, ayarlanabilir braketler ve yüksek hassasiyetli bağlantı şaftlarından oluşuyor.Test edilen vites kutusunun ve yardımcı ekipmanların sabit bir şekilde monte edilmesini sağlar.Tasarımı, titreşim iletimini ve pozisyon sapmalarını en aza indirir, mekanik rezonans nedeniyle test doğruluğuna müdahaleyi azaltır.

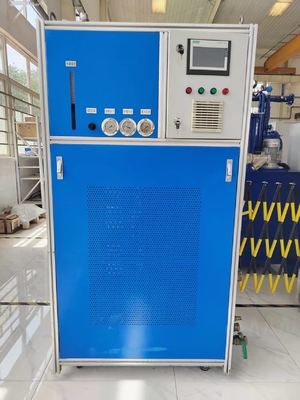

• Yağlama ve Soğutma Yönetim Sistemi

Bu sistem, temiz, sıcaklık kontrollü yağlama yağı ile vites kutusunun sürekli yağlanmasını sağlar.Yağ sıcaklığını (40°C'den 80°C'ye kadar) ve yağ basıncını doğru bir şekilde düzenler, vites kutusunun optimal yağlama koşullarında çalışmasını sağlar. Ayrıca, uzun süreli testler sırasında aşınma durumunu değerlendirmek için yağ kirliliği seviyelerini ve partikül sayımını izler.

• Akıllı İzleme ve Güvenlik Koruma Sistemi

Yüksek çözünürlüklü kameralar ve akustik sensörler entegre ederek, bu sistem test kulübesinin çalışma durumunu gerçek zamanlı olarak izler, yağ sızıntısı, anormal gürültü,veya bileşen deformasyonuTehlikeli koşullar (örneğin aşırı sıcaklık veya tork) tespit edildiğinde otomatik kapatma veya alarm uyarılarını tetiklemek için kontrol sistemine bağlıdır ve test güvenliğini sağlar.

3. 400kW dişli kutusu ve aks performans testi ve güvenilirlik testi çalışma prensibi ve test süreci

400kW dişli kutusu ve aks performans test ve güvenilirlik test tezgahı, güvenilir ve tekrarlanabilir test sonuçlarını sağlamak için sistematik bir çalışma akışı izler:

Test öncesi kurulum

Operatörler test hedeflerini (örneğin, verimlilik testi veya dayanıklılık testi) belirler ve temel parametreleri (hız aralığı, tork yükü, test süresi,ve döngü modları) kullanıcı dostu bir dokunmatik ekran arayüzü aracılığıylaKontrol sistemi daha sonra ekipman durumunu (örneğin, yağlama basıncı, sensör kalibrasyonu ve güç kaynağı istikrarını) doğrulayarak hazırlık durumunu doğrulayacaktır.

Sınavın İcra Edilmesi

Giriş gücü sistemi, motorlardan veya motorlardan gelen güç girişi taklit ederek vites kutusunu önceden ayarlanmış hız ve tork eğreleri uyarınca çalıştırır.

Çıkış yükü sistemi, araç tekerleklerinin, endüstriyel makinelerin veya diğer tahrik edilen bileşenlerin dirençlerini kopyalayarak, vites kutusunun çıkış ucuna dinamik veya statik yükler uyguluyor.

Kontrol sistemi, alım sisteminden gelen geri bildirimlere dayanarak giriş gücünü ve çıkış yükünü gerçek zamanlı olarak ayarlar ve ≤ ± 2% sapma aralığında istikrarlı test koşullarını korur.

Veri Toplama ve İzleme

Çalışma sırasında, alım sistemi sürekli olarak parametreleri kaydederken, izleme sistemi ekipman durumunu izler.Anahtar veriler ve video görüntüleri senkronize edilir ve izlenebilirlik için merkezi bir veritabanında depolanır.

Test sonrası analiz

Testten sonra, özel bir yazılım toplanan verileri analiz ederek ortalama aktarım verimliliği, en yüksek tork kapasitesi, titreşim frekansı spektrumu,ve sıcaklık artışı eğrileriPerformans değerlendirmesini ve optimizasyon önerilerini desteklemek için endüstri standartları veya tasarım gereksinimleri ile veri karşılaştırmaları da dahil olmak üzere ayrıntılı bir test raporu otomatik olarak oluşturulur.

4. 400kW dişli kutusu ve aks performans testleri ve güvenilirlik test istasyonları çevresel gereksinimler ve çalışma koşulları

Test doğruluğunu ve ekipman ömrünü sağlamak için SSCD400 test tezgahı özel çevresel ve çalışma koşullarını gerektirir:

Güç kaynağı özellikleri

AC güç kaynağı: Üç fazlı 380V±5%, tek fazlı 220V±5%, frekans 50Hz±0,5Hz.

Destek ekipmanı: Şebeke müdahalelerini azaltmak için üç fazlı izolasyon transformatörü ve harmonik bozulmayı %3'e sınırlamak için aktif güç filtresi.20 dakikalık yedek güçlü çevrimiçi bir UPS, beklenmedik güç kesintileri sırasında veri bütünlüğünü sağlar.

Çevre parametreleri

Kurulum yeri: Konstan sıcaklık ve nem kontrolü ile özel bir laboratuvar, ortam sıcaklığı -5°C'den 40°C'ye kadar ve göreceli nem ≤80% (kondansiyonsuz).

Titreme kontrolü: Laboratuvar zemini, hassas ölçümlere müdahale edilmemesi için, titreme en yüksek hızlandırması ≤3m/s2 ile titreşimden izole edilmelidir.

Soğutma gereksinimleri: En az 15kW soğutma kapasitesine sahip zorlu hava soğutma sistemi ile donatılmıştır.Dinamometre ve vites kutusu tarafından üretilen ısıyı dağıtmak için havalandırma kanalları ile tamamlanmış.

5. 400kWElektrik Dinamometre Teknik Parametreleri

6400kW dişli kutusu ve aks performans testleri ve güvenilirlik testleri

400kW dişli kutusu ve aks performans test ve güvenilirlik test tezgahı, güvenilir orta güçli aktarım sistemleri gerektiren endüstrilerde yaygın olarak kullanılır:

Ticari araç sektörü: Ağır yükler altında ve uzun mesafelerde çalışmak için kamyonlar ve otobüsler için vites kutularının test edilmesi.

Mühendislik Makineleri: Değişen yük koşullarında dayanıklılığı sağlamak için kazıcılar, yükleyiciler ve vinçler için redüksiyon cihazlarının değerlendirilmesi.

Tarım Makineleri: Kompleks saha çalışma ortamlarına adapte olmak için traktörler ve hasat makineleri için dişli kutularının doğrulanması.

Denizcilik Yardımcı Ekipmanı: Gemilerde pompa, vinç ve diğer yardımcı sistemler için vites kutularının deniz operasyonel standartlarına uymasının değerlendirilmesi.

7400kW dişli kutusu ve aks performans testleri ve güvenilirlik testleri referans standartları

SSCD400 test masasının test prosedürleri ve değerlendirme kriterleri, aşağıdakiler gibi endüstri standartlarına uygun:

QC/T 568-2019 Otomotiv Mekanik Şanzıman Montajları için Teknik Gereksinimler ve Test Yöntemleri

GB/T 14235.1-2021 Delek kutusu test masaları için genel özellikler

Özetle, SSCD400 Düğme Kutusu Performans Deneme Stajı hassasiyeti, verimliliği ve güvenliği birleştirir.Orta güç endüstri alanlarında aktarım teknolojisinin yükseltilmesi için vazgeçilmez bir araç haline getirmek.
