rulman test tezgahı aşağıdaki ekipmanlardan oluşur: Makine Yatak Sistemi, Servo Motor Sürüş Birimi, Test Yükleme Sistemi, rulman yağlama yağı dolaşım sistemi,Test Araçları ve Elektriksel ve Kontrol Sistemleri.
2) Sızıntı koruması: akım tipi sızıntı koruması, IΔn ≤30mA, çalışma süresi ≤0.1s, kapasite 10A.
3) Yöneticisi: Motorun ayarlanabilir gücü sağlamak için AC hız motor yöneticisi ile donatılmıştır.
4) Veri toplayıcı: Bir veri toplayıcı deneysel verileri toplamak için yapılandırılmıştır.
5) Deneysel mekanizma: rulman yatağının nominal çapı, aralık, rulman yatağı tipi, hareketli rulman yatağı koltuğu, rulman yatağının radyal yükleme aygıtı vb.
6) Algılayıcılar: Çevrimiçi algılayıcılarla donatılmıştır, bunlar arasında yuvarlanma rulmanında radyal yük algılayıcıları, toplam radyal yük algılayıcıları, toplam eksenel yük algılayıcıları, sol ve sağ yuvarlama rulmanında eksenel yük algılayıcıları vb. vardır.Çeşitli yükler altında rulman performansını ölçmek için.
SYJ-d20-60 10000 rpm rulman test tezgahı teknik parametreleri
| Teknik göstergeler |
Değerler |
| Aynı anda test edilen rulman sayısı |
2 |
| Test rulmanının iç çapı |
φ20 mm-φ60 mm |
| Test rulmanının dış çapı |
φ100 mm-φ150 mm |
| En yüksek aksel test yükü |
0-50 kN, doğruluk ±3% (her rulman seti kilometreye göre yüklenebilir) |
| Maksimum radyal test yükü |
0-100 kN, doğruluk ±3% (her rulman seti, statik yük, yük ayarlanabilir) |
| En yüksek hız |
100-10000 r/min (hız ayarlanabilir), kapalı döngü kontrolü, kontrol doğruluğu ±2% |
| Yükleme modu |
Utamatik veya manuel ayar modu, önceden programlanmış yük spektrum modu, hız modu |
| Yardımcı rulmanlar |
İnce yağla zorlu yağlama
|
SYJ-d20-60 10000 rpm rulman test tezgahı Ana bileşenleri

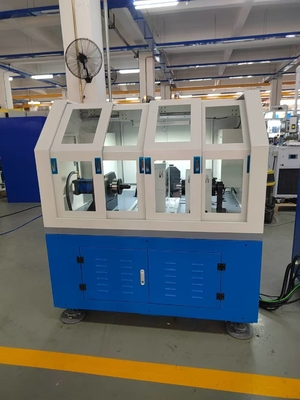

SYJ-d20-60 rulman ömrü test makinesi esas olarak bir yatak, bir test gövdesi, bir tahrik sistemi, bir yükleme sistemi, bir yağlama sistemi, bir hava soğutma sistemi, bir elektrik kontrol sistemi ve yazılımdan oluşur.Şekil 1'de gösterildiği gibi.
Şekil 1 (demiryol rulmanı test tezgahının genel yapılandırması)
1)Matris
BuMatris, demiryolu rulmanı test bankının temeli olarak kabul edilir, yüksek hızlı dönüşte ve büyük yük işlevinde test bankının istikrarını sağlayabilen nakışlı demirden yapılmıştır.

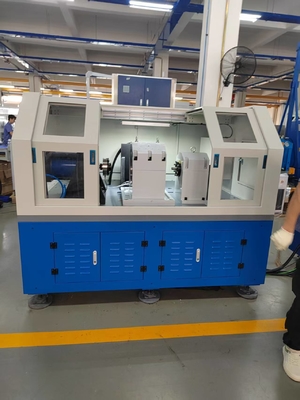

2)Deneme tezgahı vücudu
BuTest tahtası gövdesiDemiryolu rulman test bankının çekirdek parçasıdır ve yapısı demiryolu rulman test bank teknolojisinin anahtarıdır.Test tahtası gövdesibir yükleme cihazından, bir test ocağı sisteminden, bir test rulmanından, bir yükleme mekanizmasından vb. oluşur.
Şekil 2
Sınav rulman aletleri
3)Sürüş sistemi
Sürücü motor, hız kapalı döngü kontrolünü benimseyen bir servo motoru benimser. Motor, hız ve torku test spindeline aktarır. Motor gücü 37kW'dır.ve motor özellikleri eğrisi aşağıdaki gibidir..
Test özelliklerine uygun: Motor kontrol hız aralığı 100±2000 rpm.
Servo motor özellikleri eğrisi

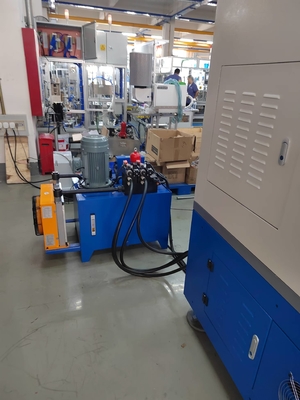

4)Yükleme sistemi

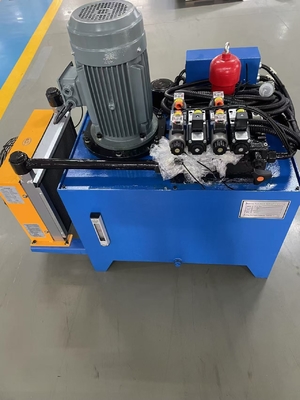

Yükleme sistemi, hidrolik servo valf kapalı döngü modunu benimser. Hidrolik yükleme sistemi, bakım ve ısı dağılımı için uygun olan test tezgahı gövdesinin dışında yerleştirilir.Hidrolik yükleme sistemi, elektro-hidrolik kapalı döngü servo yükleme sisteminin önemli bir parçasıdır..
5)Yağlama sistemi
Yağlama sistemi, ekipman rulmanlarının yağlama gereksinimlerini karşılamak içinYağlama sistemi besleme ve dönüş yağ pompalarıyla donatılmalıdır..

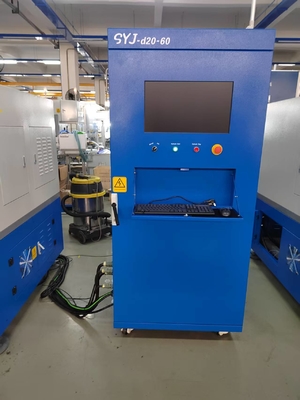

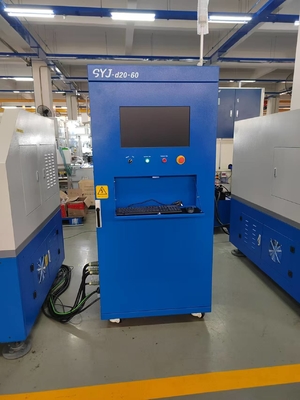

6)Kontrol sistemi ve elektrik parçaları
Kontrol sistemi Omron programlanabilir denetleyici, programlanabilir kontrol terminali, frekans dönüştürme sürücü ünitesi, çeşitli sensörlerden (sıcaklık, hız, basınç,titreşim) alma birimleri, motorlar vb.
7)Hava soğutma sistemi
Aksyal akış fanı, Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F tarafından üretilen ultra düşük gürültülü aksyal akış fanını kullanır, hava hacmi 15800 m3/h, rüzgar hızı 10m/s,ve kontrol edilen hava akışı hızı.
SYJ-d20-60 10000 rpm rulman test odası Uygulama Alanları
rulman üretimi ve rulmanın güvenilirliği için yüksek gereksinimleri olan endüstrileri kapsar: rulman üretimi (Araştırma ve Geliştirme, kalite denetimi), otomobiller (tekerlek merkezi/çark kutusu rulmanları),Havacılık (motor rulmanları), demiryolu taşımacılığı (tekerlek takım rulmanları), inşaat makineleri (ağır yük rulmanları), rüzgar enerjisi (spindle rulmanları), hassas makine aletleri (spindle rulmanları) vb.
