Uygulama Alanları Ürün Açıklaması
Küçük bir yüksek hızlı rulman test tezgahı, yüksek sıcaklıklarda (oda sıcaklığı) ve yüksek hızlarda rulmanları test etmek için kullanılır. Bu test makinesi iki kontrol moduna sahiptir: manuel ve bilgisayar programlı otomatik kontrol. Bilgisayarın otomatik kontrol çalışma modunda, test makinesi, ayarlanan yük spektrumuna göre rulmanlar üzerinde yüksek hızlı testler yapabilir. Bilgisayar, test verilerini otomatik olarak toplar ve depolar ve ayarlanan arıza parametrelerine göre rulmanların arızasını otomatik olarak belirleyebilir ve makineyi durdurabilir.
Rulman test tezgahı aşağıdaki ekipmanlardan oluşur: Makine Yatak Sistemi, Servo Motor Sürücü Ünitesi, Test Yükleme Sistemi, Rulman Yağlama Yağı Sirkülasyon Sistemi, Test Araçları ve Elektrik ve Kontrol Sistemleri.
SYJ-d60-120 Rulman Test Tezgahı Ana Bileşenleri

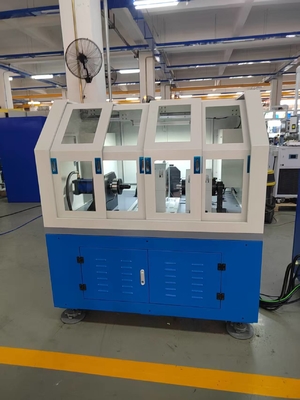

S SYJ-d60-120 rulman ömrü test makinesi temel olarak bir yatak, bir test gövdesi, bir tahrik sistemi, bir yükleme sistemi, bir yağlama sistemi, bir hava soğutma sistemi, bir elektrik kontrol sistemi ve yazılımdan oluşur, Şekil 1'de gösterildiği gibi.
Şekil 1 (Demiryolu rulman test tezgahının genel konfigürasyonu)
1) Matris
The Matris, demiryolu rulman test tezgahının temeli olarak kabul edilir, sünek demirden yapılmıştır ve yüksek hızlı dönüş ve büyük yük altında test tezgahının kararlılığını sağlayabilir.

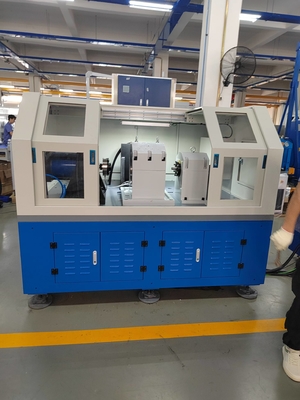

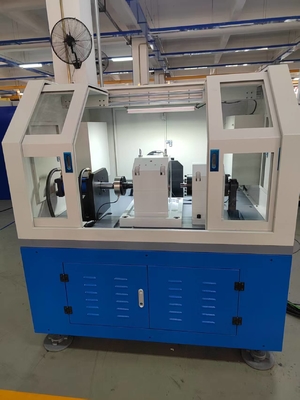

2) Test tezgahı gövdesi
The test tezgahı gövdesi demiryolu rulman test tezgahının temel parçasıdır ve yapısı demiryolu rulman test tezgahı teknolojisinin anahtarıdır. test tezgahı gövdesi bir yükleme cihazı, bir test mili sistemi, bir test rulmanı, bir yükleme mekanizması vb. içerir.
Şekil 2
Test Rulman Takımı
3) Tahrik sistemi
Tahrik motoru, hız kapalı döngü kontrolünü benimseyen bir servo motor kullanır. Motor, hızı ve torku test miline iletir. Motor gücü 37kW'tır ve motor karakteristik eğrisi aşağıdaki gibidir.
Test özelliklerini karşılayın: Motor kontrol hızı aralığı 100～±2000 rpm.
Servo motor karakteristik eğrisi
4) Yükleme sistemi

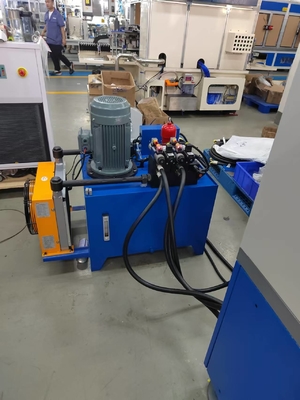

Yükleme sistemi, hidrolik servo valf kapalı döngü modunu benimser. Hidrolik yükleme sistemi, bakım ve ısı dağılımı için uygun olan test tezgahı gövdesinin dışına yerleştirilecektir. Hidrolik yükleme sistemi, elektro-hidrolik kapalı döngü servo yükleme sisteminin önemli bir parçasıdır.
5) Yağlama sistemi
Yağlama sistemi, ekipman rulman yağlama sistemidir. Ekipman rulmanları için yağlama gereksinimlerini karşılamak için, yağlama sistemi tedarik ve dönüş yağı pompaları ile donatılmalıdır.
6) Kontrol sistemi ve elektrik parçaları

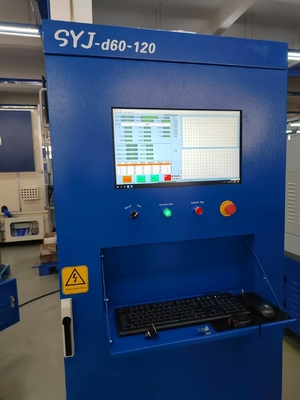

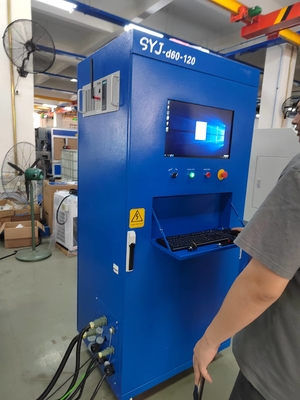

Kontrol sistemi, Omron programlanabilir kontrolör, programlanabilir kontrol terminali, frekans dönüşüm sürücü ünitesi, çeşitli sensörler (sıcaklık, hız, basınç, titreşim) toplama birimleri, motorlar vb. içerir.
7) Hava soğutma sistemi
Eksenel akış fanı, Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F tarafından üretilen ultra düşük gürültülü eksenel akış fanını kullanır, hava hacmi 15800 m3/sa, rüzgar hızı 10m/s ve kontrollü hava besleme hızı.
SYJ-d60-120 5000 rpm Rulman Test Tezgahı Teknik Parametreleri
| Teknik Göstergeler |
Değerler |
| Test rulmanının iç çapı |
φ60 mm - φ120 mm |
| Maksimum eksenel test yükü |
0 - 200 kN, doğruluk ±%3 (her bir rulman seti kilometreye göre yüklenebilir) |
| Maksimum radyal test yükü |
0 - 300 kN, doğruluk ±%3 (her bir rulman seti, statik yükleme, yük ayarlanabilir) |
| Maksimum hız |
0-5000 dev/dak (hız ayarlanabilir), kapalı döngü kontrolü, kontrol doğruluğu ±%2 |
| Yükleme modu |
Otomatik veya manuel ayar modu, önceden programlanmış yük spektrumu modu, hız modu |
| Yardımcı rulmanlar |
İnce yağ ile zorunlu yağlama |
Uygulama Alanları Özellikler
1) Güç gereksinimleri: Giriş güç kaynağı tek fazlı üç telli AC220V±%10 50Hz'dir.
2) Kaçak koruma: akım tipi kaçak koruma, IΔn ≤30mA, çalışma süresi ≤0.1s, kapasite 10A.
3) Regülatör: Motora ayarlanabilir güç sağlamak için AC hız motoru regülatörü ile donatılmıştır.
4) Veri toplayıcı: Deneysel verileri toplamak için bir veri toplayıcı yapılandırılmıştır.
5) Deneysel mekanizma: dahil yuvarlanma rulmanı nominal çapı, açıklık, yuvarlanma rulmanı tipi, hareketli yuvarlanma rulmanı yatağı, yuvarlanma rulmanı radyal yükleme cihazı, vb.
6) Sensörler: Farklı yükler altında rulman performansını ölçmek için yuvarlanma rulmanı radyal yük sensörü, toplam radyal yük sensörü, toplam eksenel yük sensörü, sol ve sağ yuvarlanma rulmanı eksenel yük sensörü vb. dahil olmak üzere çoklu sensörlerle donatılmıştır.SYJ-d60-120 5000 rpm Rulman Test Tezgahı
Uygulama Alanları Rulman üretimi ve rulman güvenilirliği için yüksek gereksinimleri olan endüstrileri kapsar: rulman üretimi (Ar-Ge, kalite kontrol), otomobiller (tekerlek göbeği/şanzıman rulmanları), havacılık (motor rulmanları), demiryolu taşımacılığı (tekerlek takımı rulmanları), inşaat makineleri (ağır yük rulmanları), rüzgar enerjisi (mil rulmanları), hassas takım tezgahları (mil rulmanları) vb.
