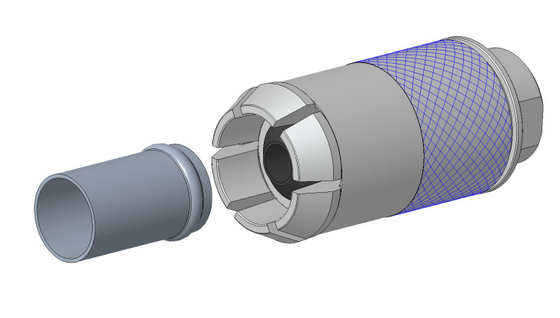

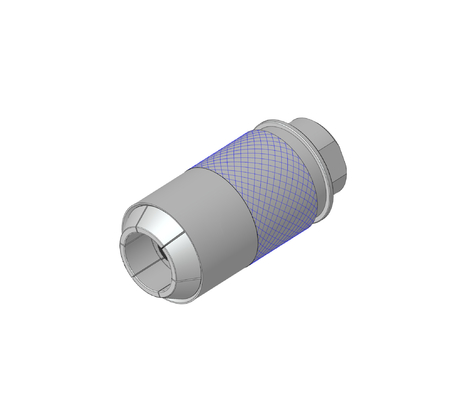

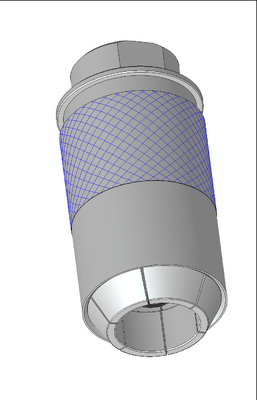

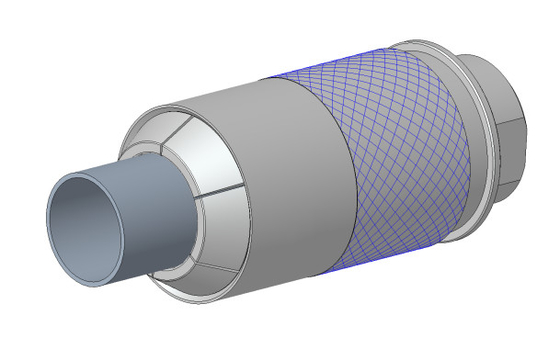

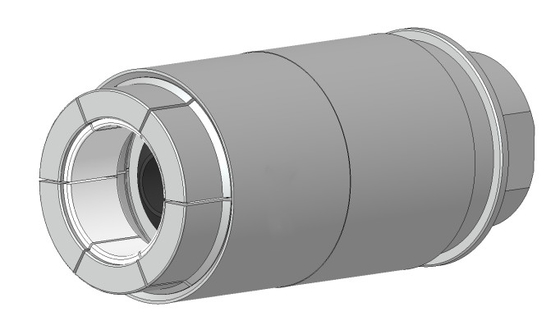

Yumruğu sıkıştırma tipi hızlı bağlantı TF530
TF530Seri hızlıBağlantıevlat edinirkoltukBu, basınç ve hız kontrolünü gerçekleştirir.Hava sıklığı testiÇeşitli özel şekilliboru deliğis, ayrıca doldurma, tıkamak ve boşaltma gibi işlevsel işlemler.Sıfırlama flange, flaring, çapı azaltma ve balık ölçeği borusu ve diğer formör boru deliği gibi.
TF530SerisiHızlı bağlantı, kompakt yapı, kullanımı kolay, güvenli ve güvenilir.BağlantımühürKolaycaBaşarılıTek elle iterek ve çekerek.
Geleneksel yapıya sahip konektörlerin yanı sıra, müşteri ihtiyaçlarına göre kuyruğa bir anti-sürüyüş mekanizması da kurabiliriz.Eşsiz sürüklenme karşıtı tasarım, test edilecek parçaların aşırı titreşimi veya müşterinin yanlış çalışması nedeniyle test sırasında bağlantının anormal olarak kesilmesini önleyebilir.Bu da tehlikeye yol açar.
TF530 Hızlı Bağlantı Avantajları
1)Bir konektör, müşteriler için maliyetleri düşürerek çeşitli şekillendirilmiş boru uçlarının bağlantı gereksinimlerini karşılayabilir.
2)Eşsiz otomatik hizalama bağlantı tasarımı, ayarlama yok, tek elle çalıştırılabilir, test bağlantısı verimliliğini artırır.
3) Üzerinde benzersiz kurulmuş işlemKoltukameliyatı daha kolay hale getiriyor.
4)Aksyal doklama, doğrusal akış yönü, böylece basınç düşüşü azaltılır, boru hattı sisteminin maksimum verimliliğini sağlar.
5)Bağlantı halinde, belli bir basınç atışına dayanabilir.
6) Kompakt tasarım, kompakt yapı, müşteriler için en fazla alan tasarrufu yapmak için.
7)Son mühür, değiştirilmesi ve bakımı kolay.
TF530Seri Teknik Parametreler
| Uygulanabilir arayüz |
Özel şekilliboru deliği: örneğin flens, yanma, azaltma çapı ve balık ölçeği borusu |
| Vücut malzemesi |
Korozyona dayanıklı paslanmaz çelik, diğer malzemeler de müşteri ihtiyaçlarına göre seçilebilir |
| Mühür malzemesi |
Ana mühür,Nitril kauçuk(NBR) varsayılan olarak, ve diğer malzemeler müşteri gereksinimlerine göre seçilebilir |
| Uygulanabilir ortam |
Normal sıvı veyakoroziv olmayan gaz |
| Çalışma şekli |
- Hayır.EveKlemp tipi |
| Çalışma basıncı |
0-50 bar |
| Çalışma sıcaklığı |
-15°C-+100°C |
| Sızıntı oranı* |
10- 4- Evet.3/s |
* Bu en düşük sızıntı oranıdır- Ne?- Evet.Standart ürünler& quot; & quot; & quot;a)talep üzerine daha düşük sızıntı oranı; Bu, müşteri tarafından sağlanan ayrıntılı özelliklere bağlıdır (test yöntemi,test sıcaklığı ve test basıncı) ve müşteri tarafından sağlanan numunenin kalitesi (i.e. mühürleme yüzeyinin yüzey tedavisi, kabalık ve boyut toleransları).
TF530Seri Boyutları(birim: mm)
| Vücut numarası |
Sıvı deliği B1 |
D1 |
D2 |
L1 |
A/F |
L |
| 1 |
G1/8- Evet. |
22 |
14 |
74 |
13 |
Örnek boyutuna bağlı olarak |
| 2 |
G1/8- Evet. |
25 |
17 |
74 |
15 |
Örnek boyutuna bağlı olarak |
| 3 |
G1/4- Evet. |
30 |
22 |
74 |
19 |
Örnek boyutuna bağlı olarak |
| 4 |
G3/8- Evet. |
35 |
27 |
78 |
24 |
Örnek boyutuna bağlı olarak |
| 5 |
G1/2- Evet. |
40 |
30 |
78 |
27 |
Örnek boyutuna bağlı olarak |
| 6 |
G3/4- Evet. |
45 |
33 |
90 |
30 |
Örnek boyutuna bağlı olarak |
| 7 |
G3/4- Evet. |
50 |
37 |
90 |
32 |
Örnek boyutuna bağlı olarak |
| 8 |
G3/4- Evet. |
55 |
40 |
90 |
36 |
Örnek boyutuna bağlı olarak |
| 9 |
G1- Evet. |
60 |
45 |
90 |
41 |
Örnek boyutuna bağlı olarak |
TF530Seri Uygulama
1.Motor testi endüstrisi
2.Yeni enerji test endüstrisi
3. Araç testi
4Soğutma ve klima endüstrisi
5. Gaz, sıvı hızlı doldurma
6Genel endüstriyel hızlı mühürleme
