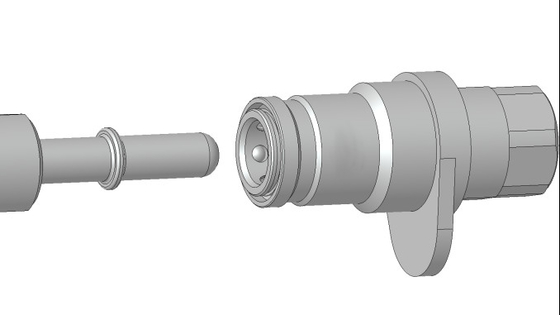

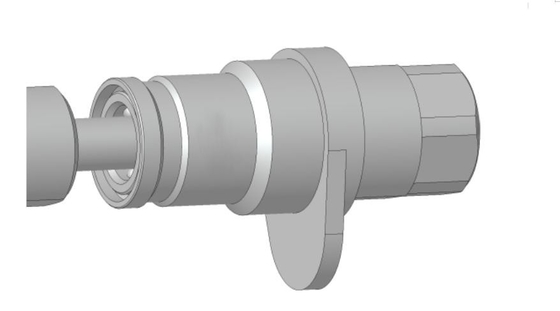

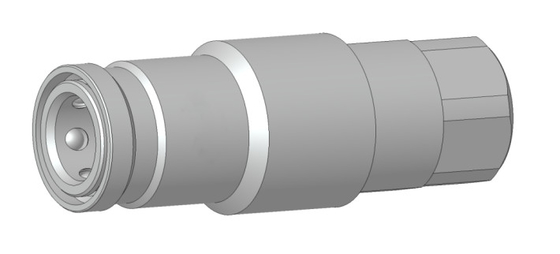

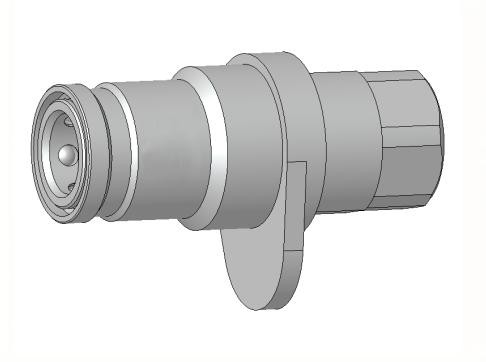

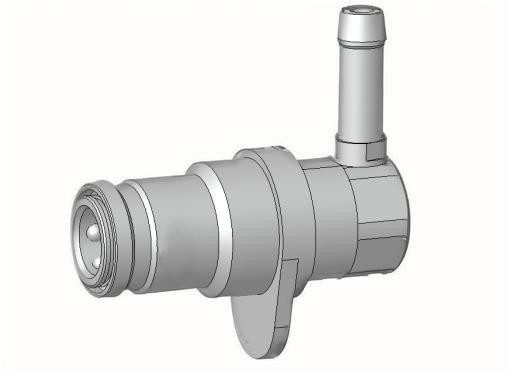

TF531 Serisi Paslanmaz Çelik Kollu Çelik Top Tipi Hızlı Bağlantı Bağlantısı (Yakıt borusu portu için özel)
TF531 serisi hızlı konektör, çoğunlukla manuel test için kullanılan kollu çelik top kilitlemeyi benimser.Çelik top kilitleme, kompakt yapı, kullanımı kolay, güvenli ve güvenilir, deniz bağlantısıBen kolayca ulaşılabilirTek elle itmekİzleVe çek.Ana gövde, bağlantıyı daha dayanıklı hale getiren yüksek dayanıklı paslanmaz çelikten yapılmıştır.Yan baskı levhası olan bir bağlantı sağlayabiliriz..
TF531 Hızlı Bağlantı Avantajları
1)Sık sık yerleştirilmesinden ve çıkarılmasından kaynaklanan iplik hasarını azaltmak.
2)Anlık bağlantı mühürü, yüksek bağlantı verimliliği, yüksek frekanslı ve çok sayıda tekrarlanan yerleştirme ve çıkarma testi gereksinimleri için uygundur.
3)Eşsiz iplik sıkıştırma tasarımı, alet yardımı olmadan, sapına basarak ipliğin anında mühürlenme bağlantısını gerçekleştirebilir.
4)BenzersizBasınç tutma sıkıştırmave mühürleme tasarımı, basınç sürekli değişse bile, bağlantının güvenilirliğini sağlamak için bağlantıyı sıkıca kilitleyebilir.
5)Tasarımbasma koluergonomiktir ve işlem daha uygundur.Mühürün değiştirilmesi ve bakımı kolaydır.
TF531 Seri Teknik Parametreler
| Uygulanabilir arayüz |
Yakıt hattı portu (SAE J2044 uyumlu) |
| Vücut malzemesi |
Yüksek dayanıklılıklı korozyona dayanıklı paslanmaz çelik, diğer malzemeler de müşteri ihtiyaçlarına göre seçilebilir |
| Mühür malzemesi |
Flüor kauçuk (FKM) varsayılan olarak ana mühür olarak kullanılır ve diğer malzemeler müşteri ihtiyaçlarına göre seçilebilir |
| Uygulanabilir ortam |
Benzin, dizel, petrol vb. gibi yakıt yağı |
| Çalışma şekli |
KoltukÇelik top tipi |
| Çalışma basıncı |
0-25Bar |
| Çalışma sıcaklığı |
-15°C-+100°C |
| Sızıntı oranı* |
10- 4- Evet.3/s |
* Bu en düşük sızıntı oranıdır- Ne?- Evet.Standart ürünler& quot; & quot; & quot;a)talep üzerine daha düşük sızıntı oranı; Bu, müşteri tarafından sağlanan ayrıntılı özelliklere bağlıdır (test yöntemi,test sıcaklığı ve test basıncı) ve müşteri tarafından sağlanan numunenin kalitesi (i.e. mühürleme yüzeyinin yüzey tedavisi, kabalık ve boyut toleransları).
TF531 Seri Boyutları(birim: mm)
| ÜrünMOdel |
Mühürün çapı A |
B |
C |
D |
Vücut numarası |
Sıvı deliği B1 |
ModellekapalıValf |
| TF531- Y0630 |
6.3 |
8.75±0.15 |
20.91±0.25 |
1.57 |
1 |
G 1/8- Evet. |
TF531-Y0630V |
| TF531- Y0789 |
7.89 |
10.98±0.15 |
21.12±0.25 |
1.57 |
1 |
G 1/8- Evet. |
TF531-Y0789V |
| TF531- Y0949 |
9.49 |
12.94±0.21 |
21.12±0.25 |
1.57 |
2 |
G 1/8- Evet. |
TF531-Y0949V |
| TF531- Y0989 |
9.89 |
13.42±0.21 |
24.74±0.25 |
2.34 |
2 |
G 1/8- Evet. |
TF531-Y0989V |
| TF531- Y1180 |
11.8 |
16.51±0.25 |
26.62±0.5 |
2.34 |
3 |
G 1/4- Evet. |
TF531-Y1180V |
| TF531- Y1261 |
12.61 |
16.51±0.25 |
26.62±0.5 |
2.34 |
3 |
G 1/4- Evet. |
TF531-Y1261V |
| TF531- Y1582 |
15.82 |
19.18±0.25 |
26.62±0.5 |
2.34 |
4 |
G 3/8- Evet. |
TF531-Y1582V |
| TF531-1890 yılında. |
18.9 |
22.33±0.25 |
26.62±0.5 |
2.34 |
4 |
G 3/8- Evet. |
TF531-Y1890V |
| TF531- Y2270 |
22.7 |
25.7±0.5 |
29.5±0.5 |
2.34 |
5 |
G 1/2- Evet. |
TF531-Y2270V |
| TF531- Y2550 |
25.5 |
28.2±0.5 |
29.5±0.5 |
2.34 |
6 |
G 3/4- Evet. |
TF531-Y2550V |
| TF531- Y2842 |
28.42 |
32.3±0.5 |
42.5±0.5 |
2.34 |
6 |
G 3/4- Evet. |
TF531-Y2842V |

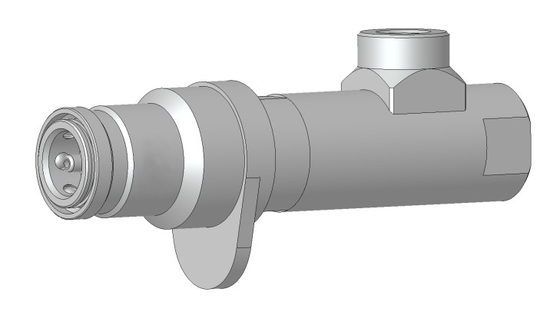

TF531V serisi konektörünün en yüksek basıncı 50 bar olan tek yönlü bir küre valfi vardır.

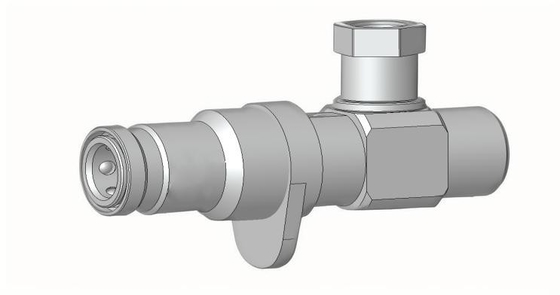

Eğer testten sonra geri tepme gereksinimi varsa, lütfen satış mühendisimizle iletişime geçin ve aşağıda gösterildiği gibi geri tepme fonksiyonu ile TF531 hızlı bağlantısını sipariş edin.
TF531 Seri Uygulama
1.Motor testi endüstrisi
2.Yeni enerji test endüstrisi
3. Araç testi
4Soğutma ve klima endüstrisi
5. Gaz, sıvı hızlı doldurma
6Genel endüstriyel hızlı mühürleme
