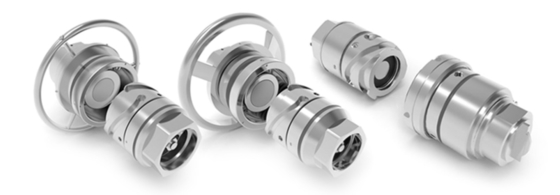

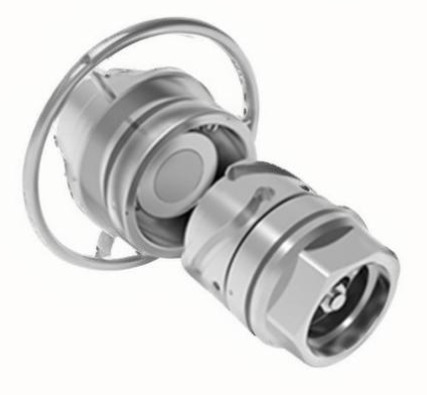

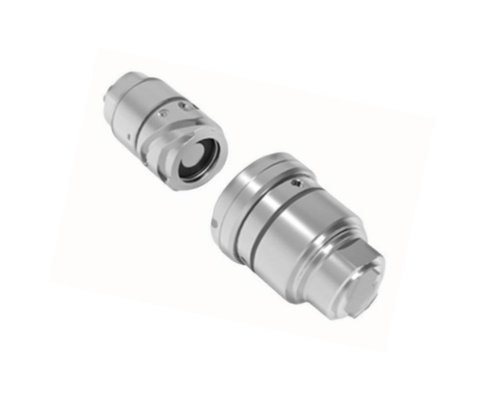

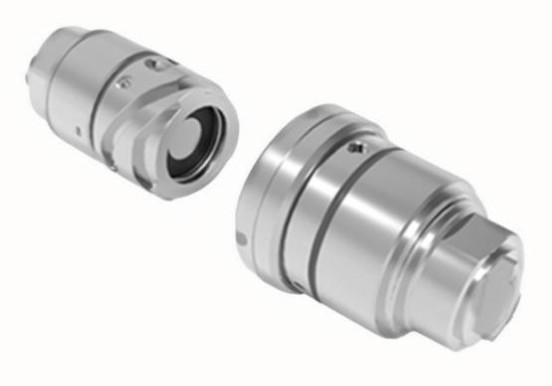

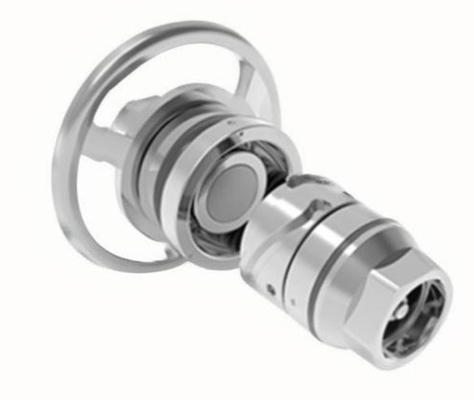

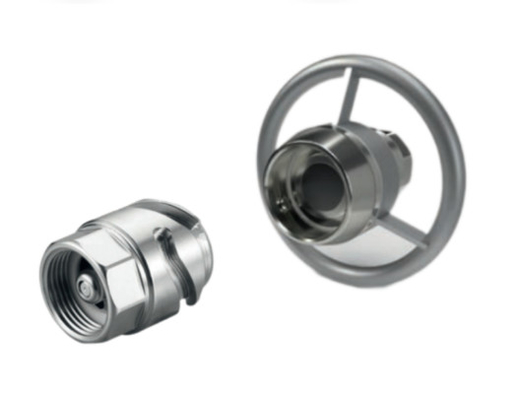

TFC Üç Çukurlu Akışkan Bağlantıları
TFC serisi üç oluklu sıvı konektörü, üç oluklu kilitleme yöntemini benimser, ki bu da düğme ve soketin kilitlenmesini ve çözülmesini zorlayarak ve çekerek, çalıştırmak kolaydır.Güvenli ve güvenilir. Askeri savunma, petrokimya, demiryolu tank vagonları, konteynerler, Deniz depolama tankı yükleme ve boşaltma gibi büyük akış boru hattı ekipman bağlantı sisteminde yaygın olarak kullanılır.
TFC Üç Çukurlu Sıvı Bağlantısı Avantajları
1) Eşsiz üç oluklu kilitleme yapısı tasarımı, çalıştırılması kolaydır ve bağlantı kararlıdır ve güvenilirdir.
2) Operasyon el tekerleği, operasyonu daha uygun ve hızlı hale getiren ergonomik tasarımla donatılmıştır.
3) İki yönlü kapanma vana tasarımı, hem bağlantılı hem de bağlantısız durumda mühürlenebilir, hiçbir sızıntı, güvenli ve güvenilir.
4) Aksyal doklama, doğrusal akış, böylece basınç düşüşü azaltılır, mükemmel bir akış/basınç düşüş oranı ile.
5) Substrat malzemesi ve yüzey kaplaması güçlü aşınma direnci ve korozyon direnci gösterir.
6) Düz kontaminasyon önleme tasarımı, boru sistemine kirleticilerin girmesini en aza indirir.
7) Düz, damla geçirmez tasarım, operatör güvenliğini sağlar ve sıvı sızıntısının çevre kirliliğine neden olmasını önler.
8) Havacılık ve kimya endüstrisi ve diğer alanlar iyi korozyon direnci ve termal istikrar gerektirir, bu nedenle substrat malzemesi Hastelloy seçilebilir.
9) Akış parametrelerine göre, 7 çeşit çap seçilebilir.
10) Boru sıcaklığına göre, farklı sıcaklıklarda döngüleri hızlı bir şekilde tanımlamaya yardımcı olmak için 4 renk tanımlama sıvı bağlantısı sağlanabilir.
11) Sıvı konektörler boru hatlarına ve ekipmanlara çeşitli şekillerde monte edilebilir, kuyruğu arayüzünü özelleştirmeniz gerekiyorsa, lütfen şirketimizle iletişime geçin.
TFC serisi sıvı konektörünün teknik parametreleri
| Substrat malzemesi |
Paslanmaz çelik, alüminyum alaşımı, Hastelloy |
| Mühür malzemesi |
Nitril kauçuk, EPDM, flor kauçuk, silikon kauçuk |
| Uygulanabilir ortam |
Su, soğutucu, yağ, koroziv sıvılar vb. |
| Çalışma sıcaklığı |
-45°C - 200°C |
| Çalışma basıncı |
0 - 15bar |
| Tuz püskürtme testi |
≥ 120 saat |
| titreşim testi |
GJB360B-2009 yöntemine göre, sızıntı olmadan 1Mpa basınç titreşimine dayanır. |
| Çarpışma testi |
GJB360B-2009 yöntemine göre, sızıntı olmadan 1Mpa basınç çarpmasına dayanır. |
| Mekanik ömür |
5000 sızıntısız yerleştirme |
TFC Serisi Plug/Socket parametreleri
| Model Özellikleri |
TFC25 |
TFC32 |
TFC40 |
TFC50 |
TFC65 |
TFC80 |
TFC100 |
| Eşdeğer çap (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| Maksimum çalışma basıncı (bar) |
25 |
15 |
15 |
15 |
15 |
15 |
10 |
| Maksimum çalışma akışı (L/min) |
145 |
238 |
372 |
581 |
982 |
1488 |
2325 |
|
Akış katsayısı
(m3/h)
|
12 |
20.5 |
32.5 |
63.5 |
75.6 |
86.1 |
102.2 |
| Ekleme başına maksimum sızıntı (mL) |
0.4 |
0.6 |
0.9 |
1 |
1.2 |
1.3 |
2.3 |
| Kapatma valfi |
İki yönlü |
İki yönlü |
İki yönlü |
İki yönlü |
İki yönlü |
İki yönlü |
İki yönlü |
| Maksimum dönme tork (N•m) |
6 |
8 |
10 |
20 |
24 |
30 |
40 |
| Maksimum ayrılma tork (N•m) |
8 |
10 |
12 |
22 |
26 |
32 |
42 |
TFC Serisi Plug/Socket Akış Eğeri
TFC Üç Çukurlu Sıvı Bağlantısı Uygulamaları
1) Enerji depolama endüstrisi
Enerji depolama teknolojisi, yeni enerji endüstriyel devriminin çekirdeğidir.Yeni enerji üretiminde sorunsuz bir çıkış sağlayabilir, ve yeni enerji üretiminden kaynaklanan şebeke gerilimindeki, frekansındaki ve fazındaki değişiklikleri etkili bir şekilde ayarlayabilir,Böylece büyük ölçekli rüzgar enerjisi ve fotovoltaik enerji üretimi, geleneksel elektrik şebekesine kolayca ve güvenilir bir şekilde dahil edilebilir..
Şu anda enerji depolama sıcaklık kontrol sistemi esas olarak hava soğutması ve sıvı soğutması kullanır.hava soğutmalı ısı dağılımı, batarya hücresi tarafından üretilen ısıyı fan tarafından dışarıya taşır., basit yapı ve düşük maliyet avantajlarına sahiptir, ancak ısı transferi katsayısı düşüktür, soğutma hızı yavaştır ve büyük bir ısı dağılım kanalı alanı gereklidir;Sıvı soğutma ısı dağılımı soğutma sıvısının konveksiyon ısı transferi ile pilin sıcaklığını azaltmak için, avantajları esas olarak ısı kaynağına yakın, düşük enerji tüketimi, yüksek ısı iletkenliği, daha eşit ısı dağılımı, aynı zamanda hava soğutmasından daha açık hava ortamı için daha uygundur..
Enerji depolama ekipmanlarının verimli çalışması, sıcaklık kontrol sisteminin garantisi ile ayrılmaz.verimli sıvı soğutma sistemi, sıcaklık kontrolünün gelişimi için önemli bir yön haline geldi.. Şirketimiz tarafından geliştirilen sıvı konektörünün performansı güvenli ve güvenilirdir ve operasyon kolay ve hızlıdır.ve düz damla olmayan tasarım fiş ve soket bağlantı ve bağlantı kesme durumunda mühürlenmiş tutulabilir sağlar, operatörün güvenliğini sağlamak ve çevre kirliliğine neden olan sıvı sızıntısının önlenmesi.
2)HavacılıkEndüstri
BuHavacılıkendüstri, özellikle radar ve uçakların normal çalışması, sıcaklık kontrol sisteminden ayrılmaz bir parçasıdır.Şirketimiz askeri savunma sistemleri için sıvı konektörleri geliştirme konusunda uzmanlaşmıştır., güvenli ve güvenilir performansıyla, uygun ve hızlı çalışması ile, hava ekipmanlarının sıcaklık kontrol sistemi için kalıcı ve güvenilir bir garanti sağlar.
3) Veri İşleme
Bazı büyük veri merkezleri, sunucu istasyonları ve süper bilgisayarlar, saniyede yüz milyonlarca talimat işlemini gerçekleştirecek, çok fazla ısı üretecek,Bilgi işleme ekipmanı ısı dağılımı performansı bilgisayar hesaplama hızı ve ömrü ile doğrudan ilişkilidir.Şirketimiz veri işleme ekipmanları için akışkan konektörlerin geliştirilmesine uzmanlaşmıştır.Bilgisayarın soğutma sistemi için kalıcı ve güvenilir bir garanti sağlar.
