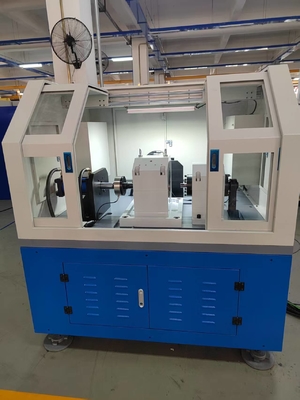

SYJ-d120-200 120-200mm iç çaplı rulmanları ölçmek için 2000 rpm Rulman Test Tezgahı

SYJ-d120-200 rulman test tezgahı ana bileşenleri

S SYJ-d120-200 rulman test tezgahı esas olarak bir yatak, bir test gövdesinden, bir tahrik sisteminden, bir yükleme sisteminden, bir yağlama sisteminden, bir hava soğutma sisteminden, bir elektrik kontrol sisteminden ve yazılımdan oluşur.Şekil 1'de gösterildiği gibi.

Şekil 1 (demiryol rulmanı test tezgahının genel yapılandırması)

1)Matris

BuMatris, demiryolu rulmanı test bankının temeli olarak kabul edilir, yüksek hızlı dönüşte ve büyük yük işlevinde test bankının istikrarını sağlayabilen nakışlı demirden yapılmıştır.

2)Deneme tezgahı vücudu

BuTest tahtası gövdesiDemiryolu rulman test bankının çekirdek parçasıdır ve yapısı demiryolu rulman test bank teknolojisinin anahtarıdır.Test tahtası gövdesibir yükleme cihazından, bir test ocağı sisteminden, bir test rulmanından, bir yükleme mekanizmasından vb. oluşur.

Şekil 2

Sınav rulman aletleri

3)Sürüş sistemi

Sürücü motor, hız kapalı döngü kontrolünü benimseyen bir servo motoru benimser. Motor, hız ve torku test spindeline aktarır. Motor gücü 37kW'dır.ve motor özellikleri eğrisi aşağıdaki gibidir..

Test özelliklerine uygun: Motor kontrol hız aralığı 100±2000 rpm.

Servo motor özellikleri eğrisi

4)Yükleme sistemi

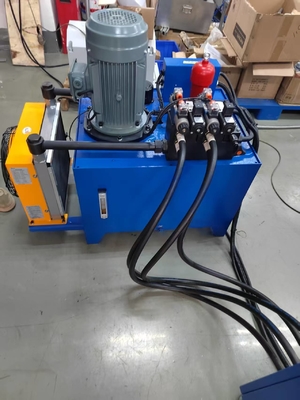

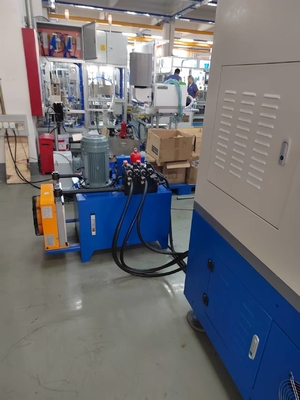

Yükleme sistemi, hidrolik servo valf kapalı döngü modunu benimser. Hidrolik yükleme sistemi, bakım ve ısı dağılımı için uygun olan test tezgahı gövdesinin dışında yerleştirilir.Hidrolik yükleme sistemi, elektro-hidrolik kapalı döngü servo yükleme sisteminin önemli bir parçasıdır..

5)Yağlama sistemi

Yağlama sistemi, ekipman rulmanlarının yağlama gereksinimlerini karşılamak içinYağlama sistemi besleme ve dönüş yağ pompalarıyla donatılmalıdır..

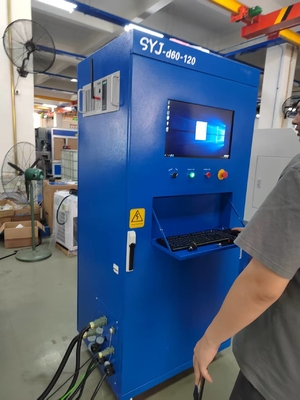

6)Kontrol sistemi ve elektrik parçaları

Kontrol sistemi Omron programlanabilir denetleyici, programlanabilir kontrol terminali, frekans dönüştürme sürücü ünitesi, çeşitli sensörlerden (sıcaklık, hız, basınç,titreşim) alma birimleri, motorlar vb.

7)Hava soğutma sistemi

Aksyal akış fanı, Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F tarafından üretilen ultra düşük gürültülü aksyal akış fanını kullanır, hava hacmi 15800 m3/h, rüzgar hızı 10m/s,ve kontrol edilen hava akışı hızı.

SYJ-d120-200 2000 rpm Yükleme Test Çubuğu Teknik Parametreleri

SYJ-d120-200 2000 rpm rulman test odasıÖzellikleri

1) Güç gereksinimleri: Giriş güç kaynağı tek fazlı üç tel AC220V ± 10% 50Hz'dir.

2) Sızıntı koruması: akım tipi sızıntı koruması, IΔn ≤30mA, çalışma süresi ≤0.1s, kapasite 10A.

3) Yöneticisi: Motorun ayarlanabilir gücü sağlamak için AC hız motor yöneticisi ile donatılmıştır.

4) Veri toplayıcı: Bir veri toplayıcı deneysel verileri toplamak için yapılandırılmıştır.

5) Deneysel mekanizma: rulman yatağının nominal çapı, aralık, rulman yatağı tipi, hareketli rulman yatağı koltuğu, rulman yatağının radyal yükleme aygıtı vb.

6) Algılayıcılar: Çevrimiçi algılayıcılarla donatılmıştır, bunlar arasında yuvarlanma rulmanında radyal yük algılayıcıları, toplam radyal yük algılayıcıları, toplam eksenel yük algılayıcıları, sol ve sağ yuvarlama rulmanında eksenel yük algılayıcıları vb. vardır.farklı lo altında rulman performansını ölçmek içinReklamlar.

SYJ-d120-200 2000 rpm rulman test odası Uygulama Alanları

1) rulman üretim endüstrisi:Yeni ürün geliştirme, üretim sürecinin doğrulanması ve fabrika kalite denetimi için kullanılır;

2)Otomobil endüstrisi: Tekerlek yuvası rulmanları ve vites kutusu rulmanları gibi kilit bileşenlerin test edilmesi;

3)Havacılık: Motor rulmanları ve iniş takım rulmanları gibi aşırı çalışma koşulları bileşenlerinin test edilmesi;

4)Demiryolu transiti: Yüksek hızlı tren ve metrolar için tekerlek kümesi rulmanlarının ve çekiş motoru rulmanlarının performansını doğrulamak;

5)İnşaat makineleri: Kazı makinelerinin, vinçlerin ve diğer ekipmanların ağır yük yataklarının test edilmesi;

6)Rüzgar enerjisi endüstrisi: rüzgar türbinlerinin ana asman rulmanlarını ve yay rulmanlarını test etmek;

7)Hızlı alet makineleri: Yüksek hızlı ve yüksek hassasiyetli çalışma koşullarında spindle rulmanlarının istikrarını kontrol edin.
