132kW 0.05%FS Ölçüm Doğruluğu Benzinli Motor Elektrik Dinamometre Test Tezgahı Sistemi
Ürün Özellikleri
| Özellik |
Değer |
| Nominal Güç |
132kW |
| Nominal Tork |
420Nm |
| Maksimum Hız |
9000rpm |
| Nominal hız |
3000rpm |
| Tork Ölçüm Doğruluğu |
0.05%FS |
| Aşırı Yük Kapasitesi |
120% |
| Çalışma sıcaklığı |
-40 ila 60℃ |
| Kullanım irtifası |
<2000m |
| Nominal frekans |
50Hz |
| Hız Ölçüm Doğruluğu |
±1rpm |
Sisteme Genel Bakış

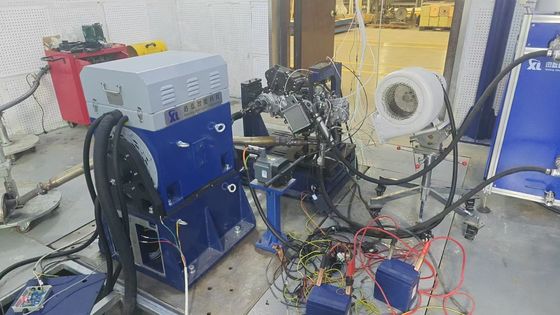

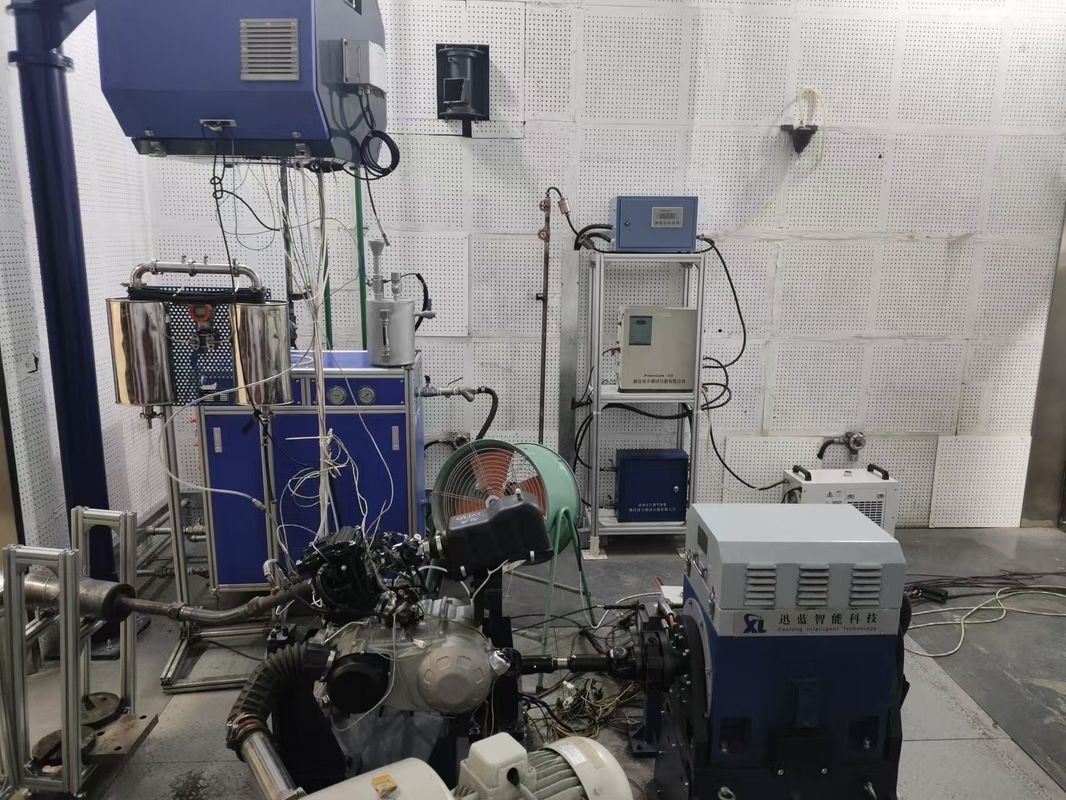

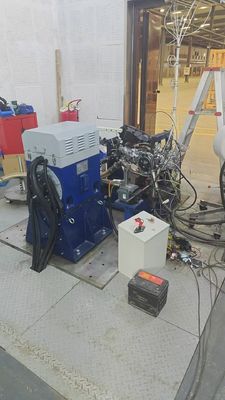

SSCG132-3000-9000 132kW Benzinli Motor Elektrik Dinamometre Test Tezgahı Sistemi, benzinli motor performansının hassas bir şekilde test edilmesini ve değerlendirilmesini sağlayan, karmaşık ve değişken gerçek dünya çalışma koşullarını simüle etmek için gelişmiş enerji geri besleme teknolojisini kullanan yüksek performanslı bir güç test ekipmanıdır.
Fabrika Kurulum Gereksinimleri
| Parametre |
Değer |
Parametre |
Değer |
| İrtifa |
1000 metreden az |
Fabrika nemi |
≤ %80 |
| Temel kalınlığı |
＞180mm |
Fabrika sıcaklığı |
5 °C～40°C |
| Fabrika zemin taşıma kapasitesi |
3t/㎡ |
Güç kaynağı |
380V ± %10 üç fazlı 50Hz |
Referans Standartları
- GB/T 18297-2024 "Karayolu taşıt motorları için performans test kodu" - Motor gücü, tork, yakıt tüketimi ve diğer performans parametreleri için ayrıntılı test prosedürlerini ve veri işleme yöntemlerini içerir.
- GB/T 19055-2024 "Motorlu taşıt motorları için güvenilirlik test yöntemleri" - Motor güvenilirlik testi için test koşulu ayarlarını, çalışma prosedürü özelliklerini ve performans değerlendirme kriterlerini tanımlar.
Sistem Bileşenleri
- Elektrik dinamometre: Hassas tork ölçümü ve yükleme/sürükleme işlemleri için bir AC motor, montaj braketi ve Alman HBM T40B serisi tork flanşından oluşur.

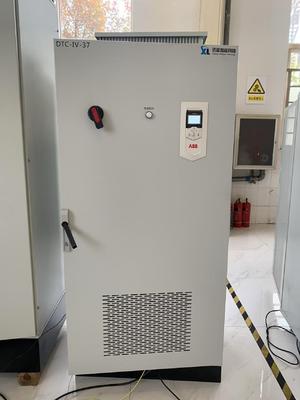

- ABB ACS880 değişken frekanslı invertör sistemi: Elektrik dinamometreyi kontrol eder ve üretilen elektrik enerjisini güç şebekesine geri besler.
- XLE-1000 ölçüm ve kontrol sistemi ve yazılımı: Genel test tezgahı kontrolü, koşul ayarı ve otomatik test süreçleri sağlar.
- Veri toplama sistemi: Sıcaklık ve basınç sensörleri aracılığıyla motor parametrelerini toplar ve işler.
- Motor tipi gaz kelebeği aktüatörü: Dinamik motor testleri için gaz kelebeği açıklıklarını ayarlar.
- Geçici yakıt tüketimi ölçer ve yakıt takviyesi/basınç düzenleme cihazı: Yakıt tüketimini ölçer ve kararlı yakıt basıncı sağlar.
- Soğutma suyu sıcaklık kontrol cihazı: Motor soğutma suyu sıcaklığını hassas bir şekilde kontrol eder.
Teknik Parametreler
| Parametre Kategorisi |
Teknik Göstergeler |
| Nominal güç |
132kW |
| Nominal tork |
420Nm |
| Sabit tork ölçüm aralığı |
0-3000rpm |
| Sabit hız ölçüm aralığı |
3000-9000rpm |
| Tork ölçüm aralığı |
0-420Nm |
| Tork ölçüm doğruluğu |
± %0,15FS |
| Dinamik tepki süresi |
≤ 80ms |
| Enerji geri besleme verimliliği |
≥ %97 |
| Çalışma gerilimi |
AC 380V ±%10 |
| Frekans |
50Hz |
Temel Avantajlar
- Yüksek uyumluluk: Ek değişiklikler yapmadan motor kontrol üniteleri ve kullanıcıya ait cihazlarla sorunsuz bir şekilde bağlantı kurar.
- Tamamen otomatik test: Önceden ayarlanmış programlar, koşul simülasyonunu tamamlamak için gaz kelebeği ve yük parametrelerini otomatik olarak ayarlar.
Model Listesi
| Model |
Güç (KW) |
Tork (Nm) |
Nominal Hız (rpm) |
Maksimum Hız (rpm) |
Tork Ölçüm Doğruluğu |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
0.2%FS |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
0.2%FS |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
0.2%FS |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
0.2%FS |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
0.2%FS |
| SSCG160-3000/10000 |
160 |
509 |
3000 |
10000 |
0.2%FS |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
0.2%FS |
| SSCG250-3000/8000 |
250 |
796 |
3000 |
8000 |
0.2%FS |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
0.2%FS |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
0.2%FS |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
0.2%FS |
| Özelleştirilebilir |
Uygulama Alanları
- Yüksek performanslı otomobil motorlarının araştırma ve geliştirilmesi: Güç, yakıt tüketimi ve emisyonları test etmek için yüksek hız ve yüksek yük koşullarını simüle eder.
- Havacılık yer destek ekipmanları güç testi: Zorlu ortamlarda güvenilir çalışmayı sağlar.
- Özel araç güç sistemlerinin geliştirilmesi: Karmaşık arazi ve hava koşullarında motor performansını değerlendirir.
- Küçük güç üretim ekipmanlarının performans testi: Motor gücünü, frekansını ve voltaj düzenleme doğruluğunu test eder.
Ticaret Fuarı
24-26 Ekim 2024 tarihleri arasında Seelong Intelligent Technology, Rusya pazarına motor test tezgahlarını ve şanzıman test tezgahlarını sergileyerek Moskova Klokus Uluslararası Kongre ve Sergi Merkezi'nde düzenlenen Rusya Uluslararası Test ve Kontrol Sergisi'ne katıldı.
Şirket Profili
Seelong Intelligent Technology (Luoyang) Co., Ltd., havacılık, otomotiv ve yeni enerji alanlarında güç mühendisliği sistemleri için ekipman ölçümü, kontrolü, tasarımı, üretimi ve satış hizmetleri konusunda uzmanlaşmış yüksek teknolojili bir kuruluştur.
Şirket, elektrik dinamometreleri, ölçüm ve kontrol sistemleri ve DC güç kaynakları dahil olmak üzere yeni enerji motorları, hibrit güç sistemleri, motorlar ve şanzımanlar için test ekipmanları konusunda uzmanlaşmıştır.
