SSCD315-1500-3800 315kW Dizel Motor Elektrik Dinamometre Test Tezgahı Sistemi

SSCD315-1500-3800 315kW Dizel Motorlu Elektrikli Dinamometre Test Tezgahı Sistemi



1. SSCD315-1500-3800 315kW Dizel Motorlu Elektrikli Dinamometre Test Tezgahı Sistemi Açıklaması



SSCD315-1500-3800 315kW dizel motorlu elektrikli dinamometre test tezgahı Sistemi, özellikle dizel motor performansı testi ve uygunluk doğrulaması için tasarlanmış entegre bir test çözümüdür. Çekirdek test ünitesi olarak bir AC elektrikli dinamometre ve kontrol merkezi olarak ithal bir dört-çeyrek aktif değişken frekanslı invertör sistemi kullanan sistem, yalnızca dört-çeyrek çalışma yeteneklerine sahip olmakla kalmaz, aynı zamanda test sırasında üretilen enerjiyi doğrudan şebekeye geri besleyerek verimli enerji geri dönüşümü sağlar. Ayrıca, çekirdek kontrol modülü olarak XLE-1000 ölçüm ve kontrol sistemi ile, ulusal düzenleyici gereklilikleri ve müşteri tanımlı test döngülerini otomatik olarak yürütür. Aynı zamanda geçici yakıt tüketim ölçerler ve termostatlar gibi harici yardımcı ekipmanları sorunsuz bir şekilde entegre eder. Eşlik eden veri toplama sistemi, çeşitli motor çalışma parametrelerini gerçek zamanlı olarak toplar, veri kaydı, analizi, işlenmesi, görselleştirilmesi ve otomatik test raporu oluşturulmasını tamamlayarak, tüm motor test süreci için akıllı destek sağlar.





2. SSCD315-1500-3800 315kW Dizel Motorlu Elektrikli Dinamometre Test Tezgahı Sistemi Referans Standartları



1) GB17691-2018 "Ağır Hizmet Tipi Dizel Araçlardan Kaynaklanan Kirleticilerin Emisyon Limitleri ve Ölçüm Yöntemleri": Dizel motor emisyon performansı testi için özel olarak formüle edilmiş ulusal zorunlu bir standarttır.



2) GB/T 18297-2001 "Otomobil Motor Performans Test Yöntemi": Dizel ve benzinli dahil olmak üzere her tür otomobil motoru için geçerli olan ulusal tavsiye edilen standart.



3) GB/T 17692-2003 "Otomobil motorlarının ve tahrik motorlarının net gücü için test yöntemi": Her tür otomobil motoru (dizel ve benzinli motorlar dahil) için geçerli olan ulusal tavsiye edilen standart.



3. SSCD315-1500-3800 315kW Dizel Motorlu Elektrikli Dinamometre Test Tezgahı Sistemi Bileşenleri

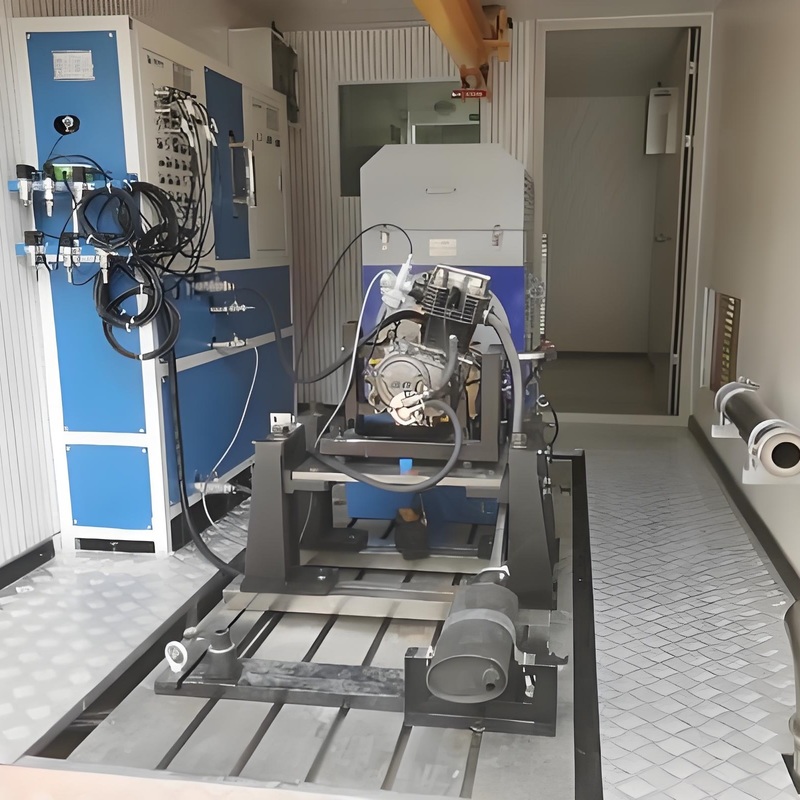

SSCD315-1500-3800 315kW dizel motorlu elektrikli dinamometre test tezgahı Sistemi, 9 temel ünite ve isteğe bağlı modüllerden oluşur. Her bir ünitenin işlevleri ve konfigürasyonları aşağıdaki gibidir:



1) Çekirdek dinamometre ünitesi (elektrikli dinamometre): Çıkış ucunda bir AC motor ve bir HBM tork flanşı ile donatılmış, motor tork verilerini toplar ve güç performansı analizini destekler;

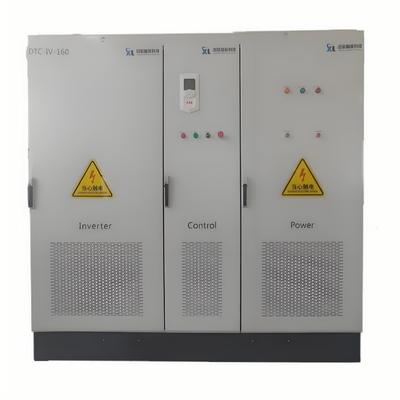

2) Frekans dönüşüm kontrol ünitesi (frekans dönüşüm invertör sistemi): DTC teknolojisine sahip ABB ACS880 frekans dönüşüm kontrol cihazını kullanır ve yüksek performanslı ve düşük enerji tüketimli algılama ve kontrol çözümleri sağlamak için dinamometre ile birlikte çalışır;

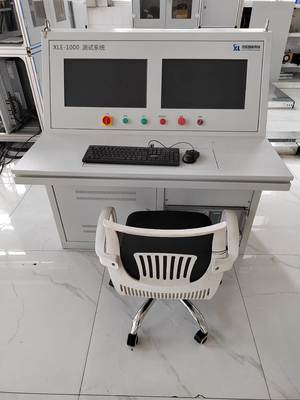

3) Ana kontrol ve veri işleme ünitesi (XLE1000 ölçüm ve kontrol sistemi): Xunlan XLE1000 yazılımı ile donatılmış, test kontrolünü ve veri işlemesini entegre eder, test döngülerini otomatik olarak yürütür ve süreçleri akıllıca yönetir ve kontrol eder;

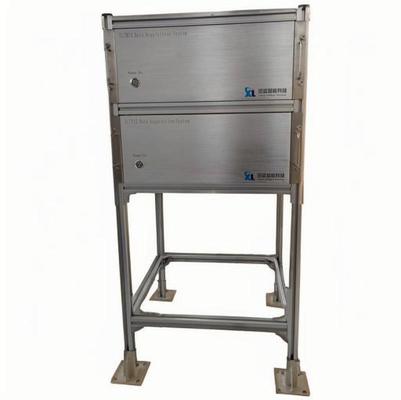

4) Parametre toplama ünitesi (veri toplama sistemi): Sıcaklık/basınç sensörleri ve modülleri içerir, motor silindiri, yağ devresi ve su devresi parametrelerini toplar ve bunları veri görüntüleme, depolama ve analiz için XLE1000'e iletir;

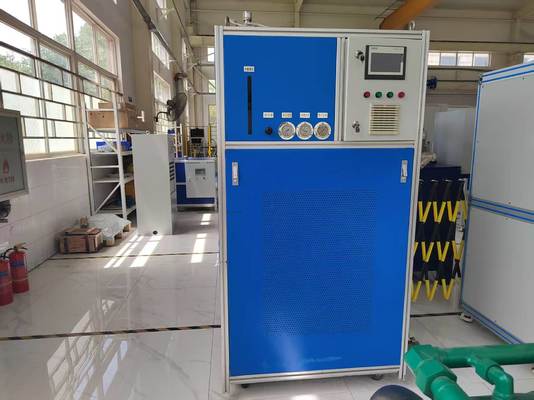

5) Sıcaklık kontrol ünitesi (soğutucu sabit sıcaklık cihazı): Kapalı döngü yapısı, PLC su giriş sıcaklığını kontrol eder, RS485 iletişimini destekler ve kararlı test ortam sıcaklığını sağlar;



6) Yakıt tüketim test ünitesi (geçici yakıt tüketim ölçer sistemi): Geçici/ortalama yakıt tüketimini ölçer, çoklu test senaryolarına uyum sağlar ve ana kontrol sistemine RS485 erişimi yoluyla verileri otomatik olarak toplar;



7) Emisyon test ünitesi (opasimetre): Motor egzoz dumanını test etmek ve emisyon uygunluk testini desteklemek için AVL Markasını seçin;



8) Gaz kelebeği kontrol ünitesi (elektronik gaz kelebeği): Gaz kelebeği açıklığını hassas bir şekilde kontrol etmek için çift voltaj çıkışı (0-5V/0-2.5V ayarlanabilir);



9) Hava sızdırmazlık test ünitesi (piston sızıntı ölçer): Çift tank yapısı, hareketli/tepegöz montajı, piston sızıntısını tespit eder ve motor hava sızdırmazlığını değerlendirir;



10) İsteğe bağlı modül (ara soğutucu termostatı): Turboşarjlı motorlar için, doğru test verilerini sağlamak üzere ara soğutucu sıcaklığını hassas bir şekilde kontrol eder.



4. 315kW Dizel Motorlu Elektrikli Dinamometre Teknik Parametreleri



Parametreler	Teknik Göstergeler
Motor üreticileri	Seelong
Nominal güç	315kW
Nominal tork	2005Nm
Nominal hız	1500rpm
Maksimum hız	3800rpm
Sabit tork hız aralığı	0-1500rpm
Sabit güç hız aralığı	1500-3800rpm
Tork sensörü modeli	T40B
Tork sensörü üreticileri	HBM
Tork sensörü aralığı (Nm)	0-2500Nm
Hassasiyet sınıfı	0.05%FS



5. SSCD315-1500-3800 315kW Dizel Motorlu Elektrikli Dinamometre Test Tezgahı Sistemi Temel Avantajları



1) Dinamometre doğruluğu endüstri lideri seviyelere ulaşır: %0,05 FS HBM yüksek hassasiyetli tork sensörü ile donatılmış, düşük hızlı, yüksek torklu çalışma koşullarındaki ince değişiklikleri doğru bir şekilde yakalar, ticari araçlar ve inşaat makineleri gibi ağır ekipmanların hassasiyet gereksinimlerini karşılar, veri güvenilirliğini sağlar.



2) Çalışma koşullarına güçlü uyarlanabilirlik: 1500-3800 rpm'lik geniş bir hız aralığında test yapmayı destekler, rölanti, nominal yük ve geçici yük değişiklikleri gibi çalışma koşullarını simüle eder. Büyük deplasmanlı dizel motorların dinamik testi için uygundur ve çoklu senaryoları kapsar.



3) Önemli enerji tasarrufu etkileri: ABB ACS880 frekans dönüşüm sistemi ve enerji geri besleme optimizasyonu, şebekeye verimli enerji iletimi sağlayarak, geleneksel dinamometrelere kıyasla enerji tüketimini %30'un üzerinde azaltır ve uzun süreli kullanımda test maliyetlerini önemli ölçüde düşürür (laboratuvar ölçümleri; gerçek uygulama çalışma koşullarından etkilenir).



4) Kararlı ve verimli çalışma: Yüksek hassasiyetli veri toplama ile XLE1000 ölçüm ve kontrol sistemini entegre ederek, sıcaklık, basınç ve tork gibi parametreleri gerçek zamanlı olarak izler ve otomatik arıza teşhisi (sensör anormallikleri ve aşırı yük uyarıları gibi) özelliklerine sahiptir, uzun süreli yüksek yükte çalışmayı sağlar ve duruş süresini azaltır;



5) Geniş standart uyumluluğu: GB/T 18297, GB/T 17692 ve GB17691-2018 ile uyumlu olup, hem yurt içinde hem de yurt dışında çok sayıda dizel motor markasıyla uyumludur ve farklı ihtiyaçları karşılamak için emisyon testi ve güvenilirlik doğrulaması gibi çoklu testleri destekler.



6. SSCD315-1500-3800 315kW Dizel Motorlu Elektrikli Dinamometre Test Tezgahı Sistemi Uygulama Alanları



1) Ağır hizmet tipi ticari araç Ar-Ge: Ticari araç dizel motoru güç testi için tam süreç desteği, güç eşleşmesini optimize etmeye, yakıt ekonomisini iyileştirmeye, Çin VI emisyon standartlarına uygunluğu sağlamaya ve yeni modellerin geliştirilmesini ve piyasaya sürülmesini hızlandırmaya yardımcı olur;



2) İnşaat Makineleri Doğrulaması: Ekskavatörler ve yükleyiciler için ani yük değişikliklerini ve sürekli yüksek yük koşullarını simüle ederek dizel motor güvenilirliğini ve dayanıklılığını doğrular, genel makine performansı optimizasyonu için veri sağlar;



3) Gemi gücü testi: Gemi hızlanması ve seyir gibi değişken yük koşullarını simüle ederek deniz dizel motorlarının itme verimliliğini, yakıt tüketimini ve emisyonlarını test eder, güç sistemi seçimi ve optimizasyonu için bir temel sağlar;



4) Jeneratör seti değerlendirmesi: Yük altında dizel jeneratör setlerinin voltaj kararlılığını, frekans dalgalanmasını ve sürekli güç besleme yeteneğini tespit ederek güvenilir acil durum/saha operasyonunu sağlar ve kalite değerlendirmesi için standart bir temel sağlar;



5) Onarım ve yeniden imalat denetimi: Onarılmış/yeniden üretilmiş dizel motorları yeniden inceleyin, tork, güç, yakıt tüketimi vb. test edin, kalite derecelendirmesi ve performans değerlendirmesi için veri sağlayın ve güvenli ve güvenilir kullanım sağlayın.



7. Dizel Motorlu Elektrikli Dinamometre Test Tezgahı Sistemi Modeli Listesi



Model	Güç (KW)	Tork (Nm)	Nominal Hız (rpm)	Maksimum Hız (rpm)	Tork Ölçüm Doğruluğu
SSCD15-1000/4000	15	143	1000	4000	0.2%FS
SSCD30-1000/4000	30	286	1000	4000	0.2%FS
SSCD45-1000/4000	45	430	1000	4000	0.2%FS
SSCD60-1000/4000	60	573	1000	4000	0.2%FS
SSCD90-1000/3500	90	859	1000	3500	0.2%FS
SSCD110-1000/3500	110	1050	1000	3500	0.2%FS
SSCD160-1000/3500	160	1528	1000	3500	0.2%FS
SSCD200-1000/3300	200	1910	1000	3300	0.2%FS
SSCD250-1000/3300	250	2387	1000	3300	0.2%FS
SSCD300-1000/3300	300	2865	1000	3300	0.2%FS
SSCD30-1500/5000	30	191	1500	5000	0.2%FS
SSCD45-1500/5000	45	286	1500	5000	0.2%FS
SSCD60-1500/5000	60	382	1500	5000	0.2%FS
SSCD90-1500/5000	90	573	1500	5000	0.2%FS
SSCD132-1500/4500	132	840	1500	4500	0.2%FS
SSCD160-1500/4500	160	1019	1500	4500	0.2%FS
SSCD200-1500/4000	200	1273	1500	4000	0.2%FS
SSCD250-1500/4000	250	1592	1500	4000	0.2%FS
SSCD300-1500/3800	300	1910	1500	3800	0.2%FS
SSCD315-1500/3800	315	2005	1500	3800	0.2%FS
SSCD355-1500/3800	355	2260	1500	3800	0.2%FS
SSCD400-1500/3800	400	2546	1500	3800	0.2%FS
SSCD500-1500/3800	500	3183	1500	3800	0.2%FS
Özelleştirilebilir





•Teslimat: Standart modeller 55 gün içinde gönderilir (orta güçlü ekipmanlar için üretim döngüsü 160kW'dan kısadır); özelleştirilmiş modeller 55-110 gün içinde gönderilir (uluslararası lojistik ve gümrükleme yardımı ve özellikle orta güçlü ekipmanlar için bir gümrük beyannamesi listesi dahil). Ayrıca bir "modüler kurulum kiti" de mevcuttur (önceden bağlanmış çekirdek hatlarla, yerinde kurulum süresini 2 güne düşürür).



•Satış sonrası servis: Çekirdek bileşenler (dinamometre, tork flanşı) bir yıl garantilidir ve hem Çince hem de İngilizce olarak ömür boyu teknik destek sağlıyoruz (yanıt süresi ≤ 4 saat). Yedek parçalar yurt içinde 24 saat içinde ve uluslararası olarak 7 gün içinde gönderilir. Ayrıca 1,5 günlük ücretsiz operatör eğitimi (orta güçlü motor testi üzerine özel bir eğitim dahil) sağlıyoruz ve uzaktan hata ayıklamayı destekliyoruz (bir bilgisayarda, modüler çözüm yapılandırmasıyla ilgili rehberlik dahil).
