SSCD355-1500-3800 355kW Dizel Motorlu Elektrikli Dinamometre Test Tezgahı Sistemi

SSCD355-1500-3800 355kW Dizel Motorlu Elektrikli Dinamometre Test Tezgahı Sistemi

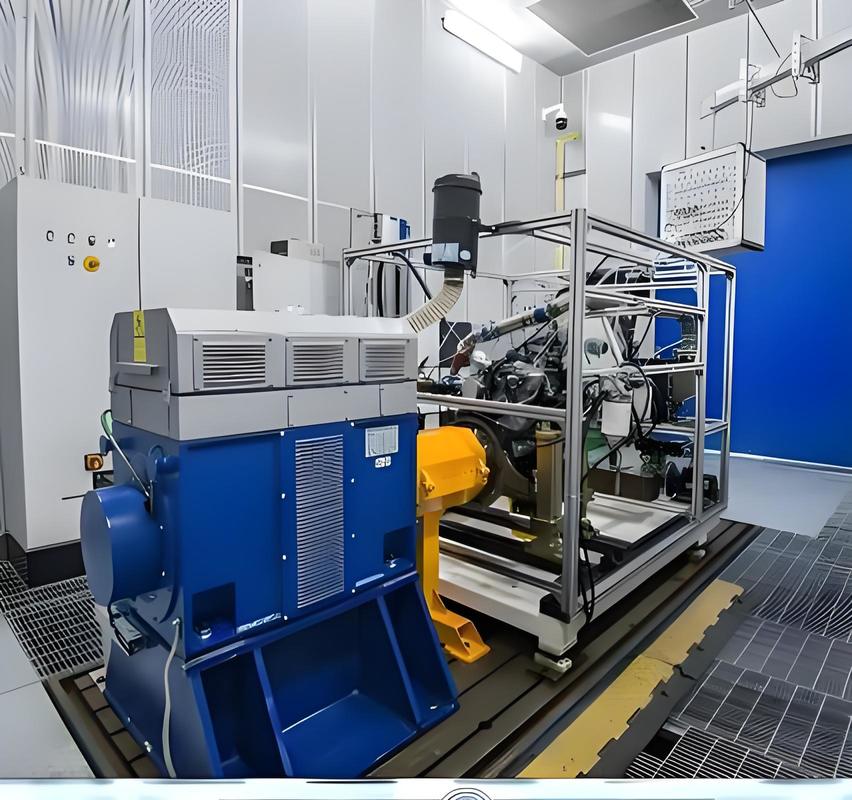

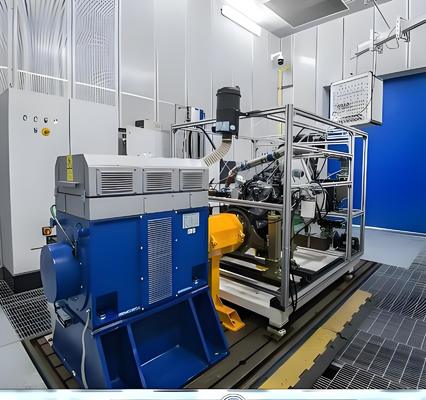

1. SSCD355-1500-3800 355kW Dizel Motorlu Elektrikli Dinamometre Test Tezgahı Sistemi Açıklaması



Orta ve büyük dizel motorlar (ağır kamyonlar, inşaat makineleri ve büyük jeneratör setlerinde kullanılır) için özel olarak tasarlanmış, yüksek verimli bu test çözümü, ithal yüksek güçlü dört-kadrantlı değişken frekanslı invertör kontrolcüsü ile donatılmış 355kW AC dinamometreye sahiptir. Bu, hem ileri yükleme hem de ters sürükleme sağlar ve test edilen gücün şebekeye geri iletimi %85'in üzerinde verimlilik sağlar. XLE-1000 ölçüm ve kontrol sisteminin çekirdeği olan bu sistem, ulusal standart test döngülerinin veya özelleştirilmiş test prosedürlerinin otomatik olarak yürütülmesini destekler, yüksek güçlü bir geçici yakıt tüketimi ölçerini entegre eder ve tork ve hız gibi temel parametreleri yakalamak için bir veri toplama modülü kullanır, bu da depolama, analiz ve standartlaştırılmış rapor oluşturma olanağı sağlar ve tüm test sürecini kapsar.





2. Ekipman Kurulum Atölyesi Teknik Gereksinimleri

​

Parametreler	Teknik Göstergeler	Açıklama
Kurulum ortamı rakımı	<1000 m	Motorun ısı dağılımının etkilenmesini önleyin
Ekipman temel kalınlığı	＞200mm	Dengeli yük taşıma sağlayın
Fabrika zemin taşıma kapasitesi	≥4t/㎡	Tüm makinenin ağırlık dağılımına uyum sağlayın
Fabrika ortam nemi	≤85% (yoğuşmasız)	Elektrik yalıtımını koruyun
Fabrika ortam sıcaklığı	5°C～40°C	Sensör doğruluğunu koruma
Güç kaynağı gereksinimleri	380V±10% üç fazlı 50Hz	Bağımsız topraklama gereklidir



3. SSCD355-1500-3800 355kW Dizel Motorlu Elektrikli Dinamometre Test Tezgahı Sistemi Referans Standartları



1) GB17691-2018 "Ağır Hizmet Tipi Dizel Araçlardan Kaynaklanan Kirleticiler İçin Emisyon Limitleri ve Ölçüm Yöntemleri": Bu ulusal zorunlu standart, dizel motorlar (ağır hizmet tipi ticari araçlar ve yol dışı makineler) için partikül madde ve azot oksitler için limitleri ve test prosedürlerini belirtir ve emisyon uyumluluğu için temel teşkil eder.



2) GB/T 18297-2001 " Otomotiv Motor Performansı Test Yöntemleri": Ulusal tavsiye edilen standart, her tür otomotiv motoru için geçerlidir, güç, ekonomi ve termal denge performansı için test yöntemlerini standartlaştırır ve Ar-Ge ve test teknik özelliklerini birleştirir;



3) GB/T 17692-2003 " Otomotiv Motorları ve Tahrik Motorlarının Net Gücü İçin Test Yöntemi": Otomotiv motorları/tahrik motorlarının net gücünü ölçmek için prensipleri ve yöntemleri açıklayan, güç verilerinin karşılaştırılabilirliğini sağlamak için ulusal tavsiye edilen bir standarttır.



4. SSCD355-1500-3800 355kW Dizel Motorlu Elektrikli Dinamometre Test Tezgahı Sistemi Bileşenleri



1) Elektrikli dinamometre: Seelong AC elektrikli dinamometre, Alman HBM T40B tork flanşı ile donatılmış, zorlamalı hava soğutmalı, 0-3800rpm aralığında kararlı çalışmayı destekler.

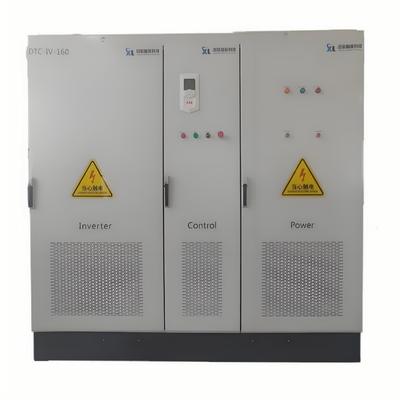

2) Değişken Frekanslı İnvertör Sistemi: Bir ABB ACS880 serisi invertör, motorun ileri yüklenmesini ve ters güç verilmesini sağlayan elektrikli dinamometreyi kontrol eder. Dinamometre tarafından üretilen elektrik enerjisi, değişken frekanslı invertör sistemi aracılığıyla doğrudan şebekeye geri beslenir.

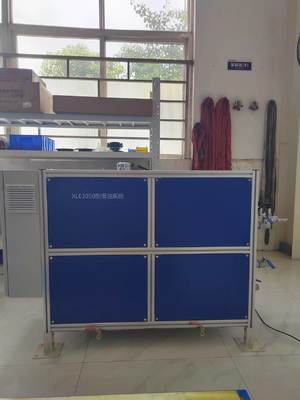

3) XLE-1000 ölçüm ve kontrol sistemi: test tezgahının genel kontrolü için kullanılır; sistem, test tezgahının çeşitli çalışma koşullarının ayarını ve kontrolünü tamamlamak için bir veri yolu aracılığıyla değişken frekanslı invertör sistemi ile iletişim kurar; çeşitli toplanan parametreleri almak için veri yolunu kullanırken, merkezi iletişim ve kontrolü sağlamak için harici yardımcı ekipmanları entegre eder; tüm test süreci otomatik kontrol altında tamamlanabilir.

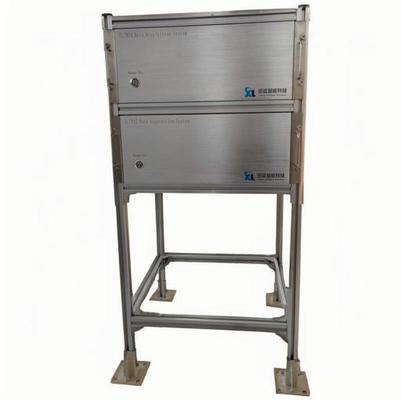

4) Veri toplama sistemi: Sıcaklık, basınç ve diğer sensörler ve destekleyici toplama modüllerini içerir. İşlevi, her motor bileşeninin sıcaklık, basınç ve diğer parametrelerini toplamak ve ardından toplanan verileri veri arayüzü aracılığıyla ölçüm ve kontrol sistemine iletmektir, böylece verilerin gerçek zamanlı olarak görüntülenmesi, kaydedilmesi ve işlenmesi sağlanır.

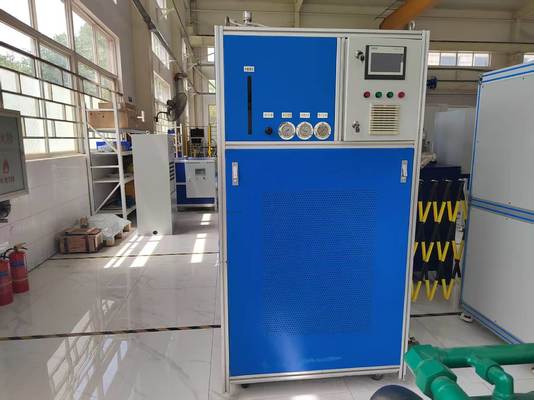

5) Yardımcı ekipman: soğutma sıvısı sabit sıcaklık cihazı (±1℃), taşınabilir geçici yakıt tüketimi ölçer (10Hz), küçük piston sızıntı ölçer ve hava akış ölçer.



5. 355kW Dizel Motorlu Elektrikli Dinamometre Teknik Parametreleri

​

Parametreler	Teknik Göstergeler
Motor üreticileri	Seelong​
Nominal güç	355kW​
Nominal tork	2260Nm​
Nominal hız	1500rpm​
Maksimum hız	3800rpm​
Sabit tork hız aralığı	0-1500rpm​
Sabit güç hız aralığı	1500-3800rpm​
Tork sensörü modelleri	T30B
Tork sensörü aralığı (Nm)	0-2500 Nm
Doğruluk Sınıfı	0.05%FS​

​

6. SSCD355-1500-3800 355kW Dizel Motorlu Elektrikli Dinamometre Test Tezgahı Sistemi Temel Avantajları



1) Kompakt düzen tasarımı: Yüksek güçlü 355kW bir sistem olmasına rağmen, orta ila büyük laboratuvarlar ve üretim atölyeleri için uygun, modüler entegre bir düzen benimser. Aynı güçteki geleneksel ekipmanlara kıyasla, inşaat maliyetlerini %20 azaltır ve fabrika alanından tasarruf sağlar.



2) Yüksek güçlü, düşük tüketimli çalışma: ABB'nin yüksek güçlü frekans dönüşüm sistemi (%96 verimlilik) ve 355kW sınıfı yüksek verimli güç iletimi ile donatılmış olup, geleneksel direnç yük makinelerine kıyasla enerji tüketimini %25'ten fazla azaltır, yüksek güçlü, uzun süreli test senaryolarında enerji harcamalarını önemli ölçüde azaltır;



3) Yüksek tepkili ve hassas test: 355kW dizel motorun özelliklerini hedefleyen sistem, ±%0,2 FS (tam ölçek) tork kontrol doğruluğu ve 50-100ms geçici tepki sunarak, hızlı hızlanma ve yokuş tırmanma gibi yüksek güçlü geçici testler için uygun hale getirir.



4) Çok senaryolu yüksek güç uyumluluğu: Yol (ağır kamyonlar, büyük ticari araçlar) / yol dışı (inşaat makineleri, büyük jeneratör setleri) modu geçişini destekler, 355kW sınıfı dizel motorların tam senaryo test gereksinimlerine doğru bir şekilde uyum sağlar.



7. SSCD355-1500-3800 355kW Dizel Motorlu Elektrikli Dinamometre Test Tezgahı Sistemi Uygulamaları



1) Orta ve büyük ticari araçların Ar-Ge'si: Ağır kamyonlar ve büyük otobüsler için uygun 355kW dizel motorlar, tam yük gücü ve yüksek hızlı emisyonları test eder ve Euro VI ve EPA Tier 4 gibi uluslararası düzenlemeler kapsamında kalibrasyon optimizasyonunu destekler.



2) Büyük ölçekli inşaat makineleri doğrulaması: Ekskavatörler ve yükleyicilerdeki 355kW dizel motorlar için, yüksek yük stabilitesini doğrulamak ve AB Aşama V ve EPA yol dışı düzenlemelerine uymak için ağır yük koşullarını simüle edin.



3) Yüksek güçlü genel güç testi: 1000kVA üzerindeki jeneratör setlerindeki 355kW sınıfı dizel motorlar için uygun olup, ISO 8178 gibi uluslararası test standartlarına uygun olarak sürekli çalışma performansını değerlendirir.



4) Yol dışı büyük ekipman testi: Yüksek beygir gücüne sahip traktörler için uygun 355kW dizel motorlar, saha koşullarını simüle eder, güç eşleşmesini doğrular ve EPA Tier 4 Final ve AB Aşama V düzenlemelerine uyar.



8. Dizel Motorlu Elektrikli Dinamometre Test Tezgahı Sistemi Model Listesi



Model	Güç (KW)	Tork (Nm)	Nominal Hız (dev/dak)	Maksimum Hız (dev/dak)	Tork Ölçüm Doğruluğu
SSCD15-1000/4000	15	143	1000	4000	0.2%FS
SSCD30-1000/4000	30	286	1000	4000	0.2%FS
SSCD45-1000/4000	45	430	1000	4000	0.2%FS
SSCD60-1000/4000	60	573	1000	4000	0.2%FS
SSCD90-1000/3500	90	859	1000	3500	0.2%FS
SSCD110-1000/3500	110	1050	1000	3500	0.2%FS
SSCD160-1000/3500	160	1528	1000	3500	0.2%FS
SSCD200-1000/3300	200	1910	1000	3300	0.2%FS
SSCD250-1000/3300	250	2387	1000	3300	0.2%FS
SSCD300-1000/3300	300	2865	1000	3300	0.2%FS
SSCD30-1500/5000	30	191	1500	5000	0.2%FS
SSCD45-1500/5000	45	286	1500	5000	0.2%FS
SSCD60-1500/5000	60	382	1500	5000	0.2%FS
SSCD90-1500/5000	90	573	1500	5000	0.2%FS
SSCD132-1500/4500	132	840	1500	4500	0.2%FS
SSCD160-1500/4500	160	1019	1500	4500	0.2%FS
SSCD200-1500/4000	200	1273	1500	4000	0.2%FS
SSCD250-1500/4000	250	1592	1500	4000	0.2%FS
SSCD300-1500/3800	300	1910	1500	3800	0.2%FS
SSCD315-1500/3800	315	2005	1500	3800	0.2%FS
SSCD355-1500/3800	355	2260	1500	3800	0.2%FS
SSCD400-1500/3800	400	2546	1500	3800	0.2%FS
SSCD500-1500/3800	500	3183	1500	3800	0.2%FS
Özelleştirilebilir





•Teslimat: Standart modeller 55 gün içinde sevk edilir (orta güçlü ekipmanlar için üretim döngüsü 160kW'dan kısadır); özelleştirilmiş modeller 55-110 gün içinde sevk edilir (uluslararası lojistik ve gümrükleme yardımı dahil ve özellikle orta güçlü ekipmanlar için bir gümrük beyannamesi listesi). Ayrıca bir "modüler kurulum kiti" de mevcuttur (önceden bağlanmış çekirdek hatlarla, yerinde kurulum süresini 2 güne düşürür).



•Satış sonrası hizmet: Çekirdek bileşenler (dinamometre, tork flanşı) bir yıl garantilidir ve hem Çince hem de İngilizce olarak ömür boyu iki dilli teknik destek sağlıyoruz (yanıt süresi ≤ 4 saat). Yedek parçalar yurt içinde 24 saat içinde ve uluslararası olarak 7 gün içinde sevk edilir. Ayrıca 1,5 günlük ücretsiz operatör eğitimi (orta güçlü motor testi üzerine özel bir eğitim dahil) sağlıyor ve uzaktan hata ayıklamayı (bir bilgisayarda, modüler çözüm yapılandırmasıyla ilgili rehberlik dahil) destekliyoruz.
