SSCD22-1000-4000 22kW Dizel Motor Elektrikli Dinamometre Test Tezgahı Sistemi

SSCD22-1000-4000 22kW Dizel Motorlu Elektrik Dinamometre Test Tezgahı Sistemi

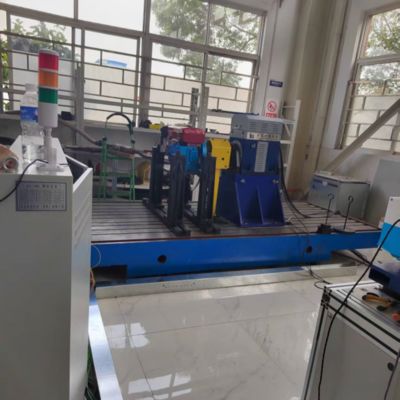

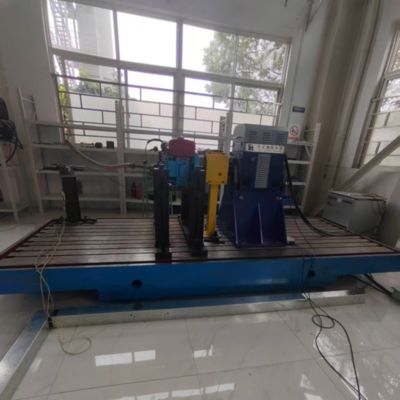

1. SSCD22-1000-4000 22kW Dizel Motorlu Elektrik Dinamometre Test Tezgahı Sistemi Açıklaması

Bu sistem, küçük bir AC dinamometre etrafında toplanmış ve küçük 22kW dizel motorlarla uyumlu olup, verimli enerji geri kazanımı için (yeniden giriş verimliliği >%85) dört kadranlı değişken frekanslı invertör teknolojisini kullanır. XLE-1000 ölçüm ve kontrol sistemi ile donatılmış olup, anahtar parametrelerin eş zamanlı çok kanallı olarak toplanmasını ve analizini destekler. GB/T 18297 gibi standartlarda belirtilen test döngülerini otomatik olarak yürütür ve mini ticari araçlar, küçük tarım makineleri ve genel amaçlı güç ekipmanlarında kullanılan küçük dizel motorların tam performans test ihtiyaçlarını karşılayan küçük bir duman ölçer ve yüksek hassasiyetli hava akış ölçer gibi ekipmanları entegre eder.





2. Ekipman Kurulum Fabrika Koşulları
​

Parametreler	Değerler	Parametreler	Değerler
Rakım	1000 metreden az	Fabrika nemi	≤85%​
Temel kalınlığı	>200mm​	Fabrika sıcaklığı	5°C～40°C​
Fabrika zemin taşıma kapasitesi	4t/㎡​	Elektrik	380V±10% üç fazlı 50Hz​



3. SSCD22-1000-4000 22kW Dizel Motorlu Elektrik Dinamometre Test Tezgahı Sistemi Referans Standartları

1) GB20891-2014 "Karayolu Dışı Mobil Makineler İçin Dizel Motorlardan Egzoz Kirleticilerinin Sınırları ve Ölçüm Yöntemleri" (küçük güçlü karayolu dışı modeller için geçerlidir)



2) GB/T 18297-2001 "Otomotiv Motor Performans Test Yöntemleri"



3) GB/T 17692-2003 "Otomotiv motorları ve tahrik motorlarının net gücü için test yöntemleri"



4. SSCD22-1000-4000 22kW Dizel Motorlu Elektrik Dinamometre Test Tezgahı Sistemi Bileşenleri

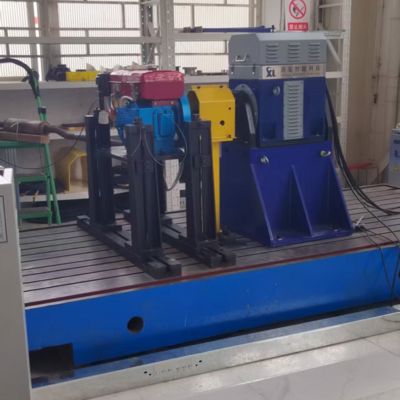

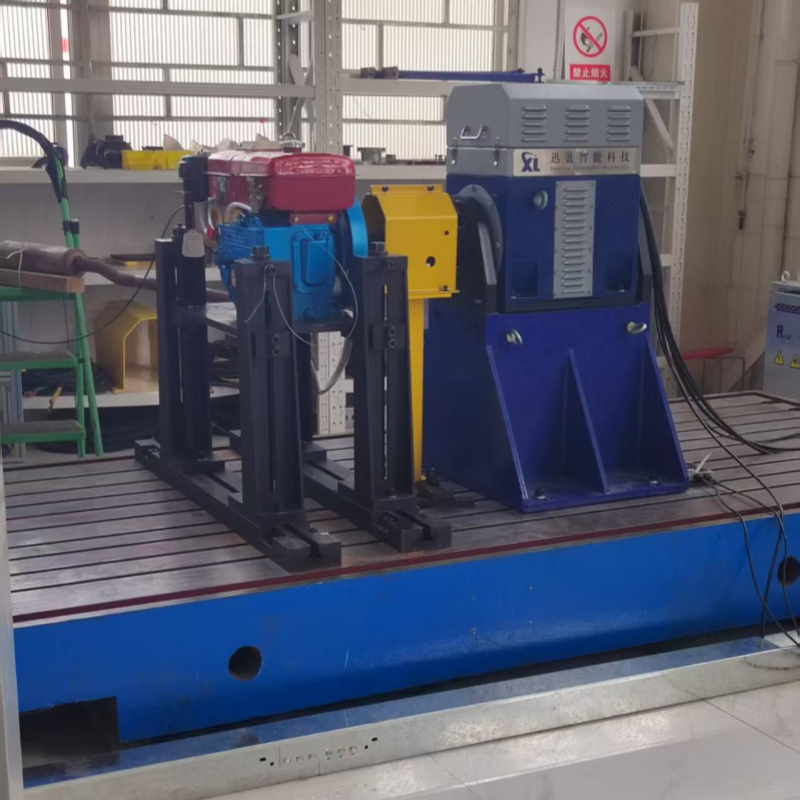

1) Elektrik Dinamometre: HBM T40B tork flanşına sahip Seelong küçük AC elektrik dinamometre (0-500Nm, düşük güçlü tork aralığı için uygun), hava soğutmalı (basitleştirilmiş ısı dağılımı yapısı), titreşimi azaltmak için elastik kaplin ve 0-4500rpm'den kararlı çalışmayı destekler (düşük güçlü motorların yüksek hız özellikleriyle eşleşir).

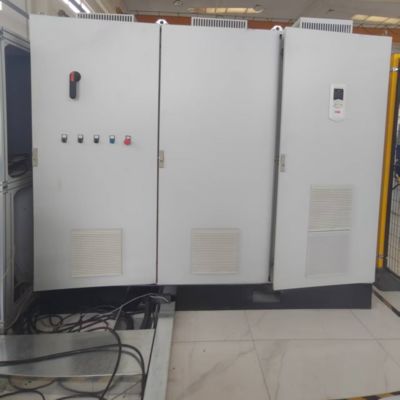

2) Değişken frekanslı invertör sistemi: Doğrudan tork kontrolü (DTC) ile ABB ACS880 serisi küçük frekans konvertörü, 0.01Hz kontrol doğruluğu, düşük güçlü enerji geri kazanım senaryolarına uyarlanmış ve enerji geri besleme verimliliği >%85 (yüksek güçlü modüllerde enerji israfını önler).

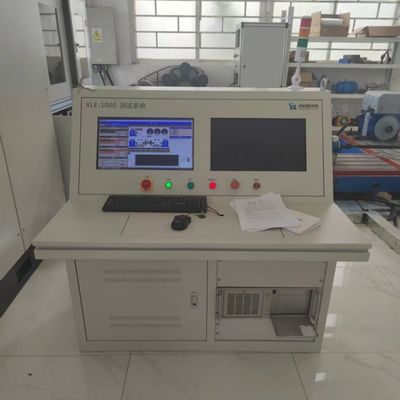

3) XLE-1000 Ölçüm ve Kontrol Sistemi: Test tezgahının genel kontrolünü sağlar, invertör sistemi ile otobüs iletişimi yoluyla düşük güçlü çalışma koşulu ayarlarını etkinleştirir. Harici yardımcı ekipmanları merkezi kontrol için entegre eder ve özel düşük güçlü motor test süreçlerinin (örneğin, rölanti kararlılığı ve hafif yük yakıt tüketimi testi) otomatik yürütülmesini destekler.



4) Veri Toplama Sistemi: 16 kanallı yüksek hızlı toplama modülü (örnekleme frekansı 200Hz, düşük güçlü parametre toplama ihtiyaçlarını karşılar) entegre sinyal koşullandırma fonksiyonu ile, tork, hız, yakıt tüketimi gibi anahtar parametreleri gerçek zamanlı olarak analiz ve depolama için ölçüm ve kontrol sistemine iletir.



5) Yardımcı ekipman: Küçük soğutma suyu termostatı (15L/dak, düşük güçlü soğutma gereksinimleri için uygun), AVL küçük opak duman ölçer, çift kanallı elektronik gaz kelebeği, küçük egzoz geri basınç valfi ve düşük basınçlı yakıt basınç sensörü (düşük güçlü motor yakıt sistemleri için uygun).



5. 22kW Dizel Motorlu Elektrik Dinamometre Teknik Parametreleri​



Parametreler	Teknik Göstergeler
Motor üreticileri	Seelong​
Nominal güç	22kW​
Nominal tork	210Nm​
Nominal hız	1000rpm​
Maksimum hız	4000rpm​
Sabit tork hız aralığı	0-1000rpm​
Sabit güç hız aralığı	1000-4000 rpm
Tork sensörü modelleri	T40B
Tork sensörü aralığı (Nm)	0-500 Nm​
Doğruluk Sınıfı	0.05%FS​



6. SSCD22-1000-4000 22kW Dizel Motorlu Elektrik Dinamometre Test Tezgahı Sistemi Temel Avantajları

1) Düşük güçlü motorlar için hassas adaptasyon: Yükleme algoritması, 22kW sınıfı modeller için optimize edilmiştir, bu da hafif yük ve rölanti gibi düşük güce özgü çalışma koşullarını istikrarlı bir şekilde yürütebilir ve 500 saatlik bir dayanıklılık testinin gereksinimlerini karşılar (düşük güçlü motorların kullanım yoğunluğu ile eşleşir).

2) Hafif ve enerji tasarruflu tasarım: Ekipmanın genel ağırlığı, aynı güce sahip geleneksel bir test tezgahından %15 daha hafiftir. Düşük güçlü bir enerji geri kazanım sistemi ile birleştirildiğinde, test enerji tüketimi, dirençli yük makinesine kıyasla %30'dan fazla azaltılır ve laboratuvarlardaki küçük partili test senaryoları için uygun hale getirilir.

3) Düşük maliyet ve kolay kullanım ve bakım: Modüler bileşenler küçük boyutludur ve kurulum için büyük ölçekli altyapı gerektirmez; aşınan parçalar evrensel özelliklere sahiptir ve düşük değiştirme maliyetlerine sahiptir, yıllık bakım süresi ≤15 saattir (küçük işletmelerin kullanım eşiğini düşürür).

4) Çoklu senaryolarda esnek uyumluluk: Mikro ticari araçlar, küçük tarım makineleri ve 10-30kVA jeneratör setleri için motor testini destekler. Düşük güçlü modellerin çeşitli test ihtiyaçlarını karşılamak için çalışma modlarını hızlı bir şekilde değiştirebilir.

7. SSCD22-1000-4000 22kW Dizel Motorlu Elektrik Dinamometre Test Tezgahı Sistemi Uygulamaları

1) Mikro ticari araç/hafif kamyon Ar-Ge: 3 tondan küçük mini kamyonlar ve 6-9 kişilik hafif otobüsler için 22kW dizel motorlar, rölanti kararlılığı, düşük yük yakıt tüketimi ve emisyon performansı için test edilir.

2) Küçük tarım makineleri doğrulaması: Yürüyen traktörler ve küçük hasat makineleri için uygun dizel motorlar, güç eşleşmesini ve güvenilirliği doğrulamak için tarladaki hafif yük çalışma koşullarını simüle etmek için kullanılır.

3) Küçük genel güç testi: 10-30kVA jeneratör setleri ve küçük endüstriyel su pompaları için 22kW sınıfı dizel motorlar için güç kalibrasyonu, yakıt tüketimi değerlendirmesi ve çalıştırma performansı testi sağlar.

4) Satış sonrası bakım kalite kontrolü: Oto tamirhaneleri ve tarım makineleri istasyonları tarafından, onarımdan sonra küçük güçlü dizel motorların performans iyileşmesini doğrulamak ve hızlı bir şekilde basit test raporları yayınlamak için kullanılır.

8. Dizel Motorlu Elektrik Dinamometre Test Tezgahı Sistemi Model Listesi



Model	Güç (KW)	Tork (Nm)	Nominal Hız (rpm)	Maksimum Hız (rpm)	Tork Ölçüm Doğruluğu
SSCD15-1000/4000	15	143	1000	4000	0.2%FS
SSCD22-1000/4000	22	210	1000	4000	0.2%FS
SSCD30-1000/4000	30	286	1000	4000	0.2%FS
SSCD45-1000/4000	45	430	1000	4000	0.2%FS
SSCD60-1000/4000	60	573	1000	4000	0.2%FS
SSCD90-1000/3500	90	859	1000	3500	0.2%FS
SSCD110-1000/3500	110	1050	1000	3500	0.2%FS
SSCD160-1000/3500	160	1528	1000	3500	0.2%FS
SSCD200-1000/3300	200	1910	1000	3300	0.2%FS
SSCD250-1000/3300	250	2387	1000	3300	0.2%FS
SSCD300-1000/3300	300	2865	1000	3300	0.2%FS
SSCD30-1500/5000	30	191	1500	5000	0.2%FS
SSCD45-1500/5000	45	286	1500	5000	0.2%FS
SSCD60-1500/5000	60	382	1500	5000	0.2%FS
SSCD90-1500/5000	90	573	1500	5000	0.2%FS
SSCD132-1500/4500	132	840	1500	4500	0.2%FS
SSCD160-1500/4500	160	1019	1500	4500	0.2%FS
SSCD200-1500/4000	200	1273	1500	4000	0.2%FS
SSCD250-1500/4000	250	1592	1500	4000	0.2%FS
SSCD300-1500/3800	300	1910	1500	3800	0.2%FS
SSCD315-1500/3800	315	2005	1500	3800	0.2%FS
SSCD355-1500/3800	355	2260	1500	3800	0.2%FS
SSCD400-1500/3800	400	2546	1500	3800	0.2%FS
SSCD500-1500/3800	500	3183	1500	3800	0.2%FS
Özelleştirilebilir





•Teslimat: Standart modeller 55 gün içinde sevk edilir (orta güçlü ekipmanlar için üretim döngüsü 160kW'dan kısadır); özelleştirilmiş modeller 55-110 gün içinde sevk edilir (uluslararası lojistik ve gümrükleme yardımı ve özellikle orta güçlü ekipmanlar için bir gümrük beyannamesi listesi dahil). Ayrıca bir "modüler kurulum kiti" de mevcuttur (önceden bağlanmış çekirdek hatlarla, yerinde kurulum süresini 2 güne düşürür).



•Satış sonrası servis: Çekirdek bileşenler (dinamometre, tork flanşı) bir yıl garantilidir ve hem Çince hem de İngilizce olarak ömür boyu teknik destek sağlıyoruz (yanıt süresi ≤ 4 saat). Yedek parçalar yurt içinde 24 saat içinde ve uluslararası olarak 7 gün içinde sevk edilir. Ayrıca 1,5 günlük ücretsiz operatör eğitimi (orta güçlü motor testi üzerine özel bir eğitim dahil) sağlıyoruz ve uzaktan hata ayıklamayı destekliyoruz (bir bilgisayarda, modüler çözüm yapılandırmasıyla ilgili rehberlik dahil).
