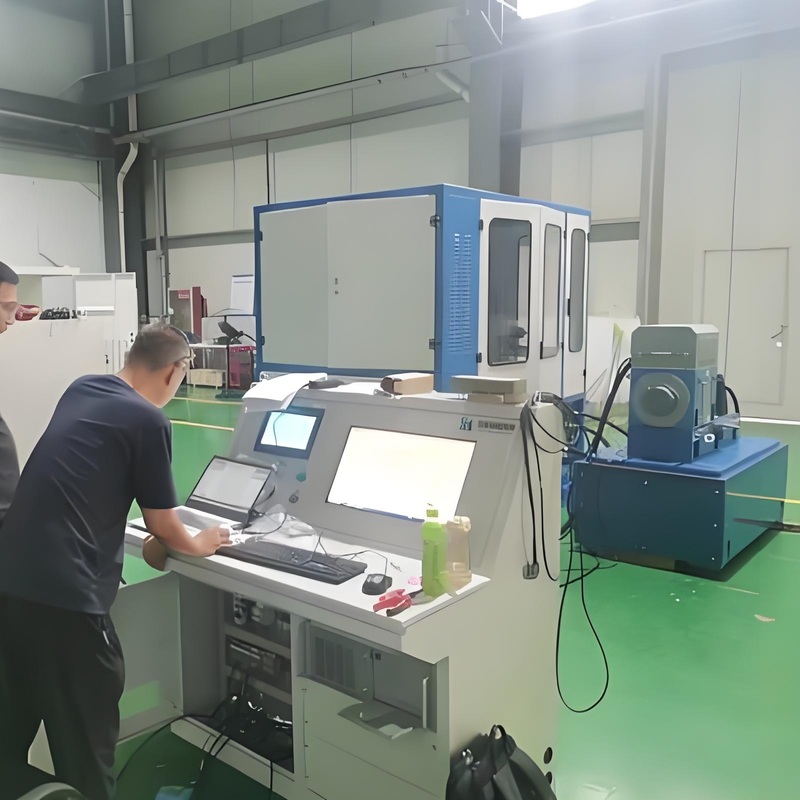

SSCH22-15000-30000 22kW Hidrolik Şanzıman Sistemi Dinamometre Test Tezgahı

SSCH22-15000-30000 22kW Hidrolik İletim Sistemi Dinamometre Test Tezgahı

1. SSCH22-15000-30000 22kW Hidrolik İletim Sistemi Dinamometre Test TezgahıModelGenel Bakış

SSCH22-15000-30000 hidrolik iletim sistemi dinamometre test tezgahı, özellikle havacılık ve üst düzey hidrolik endüstrileri için tasarlanmıştır. Yüksek hızlı bir havacılık hidrolik pompası, 22kW yüksek hızlı bir elektrikli dinamometre, çok modlu bir yük modülü ve akıllı bir ölçüm ve kontrol sistemini entegre eder. Yüksek basınç (35MPa), yüksek hız (30.000 dev/dak) ve değişken yük koşulları altında hidrolik bileşenlerin kapsamlı performans testini sağlar. Sistem, çift yönlü enerji transferini (elektrikli dinamometre güç geri dönüş verimliliği >%85) destekler ve uzaktan kumanda modülü ile birleştirildiğinde, insansız test imkanı sunar. Hidrolik pompaların, aktüatörlerin ve diğer bileşenlerin performans kalibrasyonunu, dayanıklılık doğrulamalarını ve arıza simülasyonlarını kapsar ve havacılık ve üst düzey endüstriyel hidrolik endüstrilerinin yüksek hassasiyetli test ihtiyaçlarını karşılar.



2. SSCH22-15000-30000 22kW Hidrolik İletim Sistemi Dinamometre Test TezgahıModelBileşenler

1) Yüksek hızlı havacılık hidrolik pompasıHidrolik İletim Sistemi Dinamometre Test Tezgahı Nominal basınç 35MPa, debi 20L/dak, havacılık sınıfı hidrolik ortamına uyarlanmış, yüksek basınç kararlılığına sahip, uçağın hidrolik sisteminin temel güç kaynağı çalışma koşullarını simüle edebilir ve yük modülü için sürekli bir yüksek basınçlı yağ kaynağı sağlayabilir;



2) Yakıt tankı modülüHidrolik İletim Sistemi Dinamometre Test Tezgahı Mevcut hacim 70L, takviye ayar aralığı 0-0.5MPa, negatif basınç ayar aralığı -0.1-0MPa, yağ basıncı ortamını doğru bir şekilde kontrol edebilir, yağ kavitasyonunu önleyebilir ve yüksek basınç koşullarında yağın temizliğini ve kararlılığını sağlayabilir;



3) 22kW elektrikli dinamometreHidrolik İletim Sistemi Dinamometre Test Tezgahı 0-30.000 rpm arasında kademesiz hız ayarı yapabilen, %150 aşırı yük çalışmasını destekleyen, elektromanyetik yükleme yoluyla torku hassas bir şekilde kontrol eden ve aynı anda test gücünü şebekeye geri kazandıran temel güç test ünitesi.

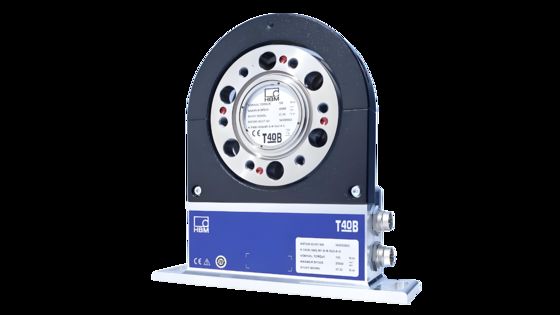

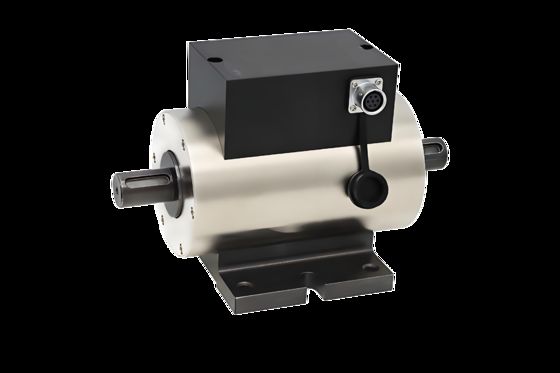

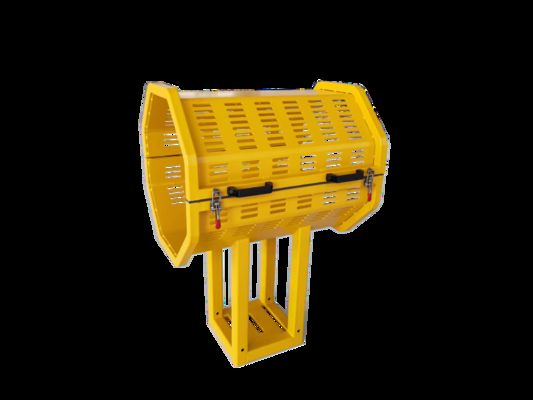

4) Tork ve hız sensörüHidrolik İletim Sistemi Dinamometre Test Tezgahı Tork aralığı 50Nm, hız aralığı 30.000 dev/dak, doğruluk seviyesi ≤%0,1 FS, hidrolik pompa/motor tork ve hız verilerinin gerçek zamanlı olarak elde edilmesi, performans hesaplamaları için son derece güvenilir bir veri kaynağı sağlar;

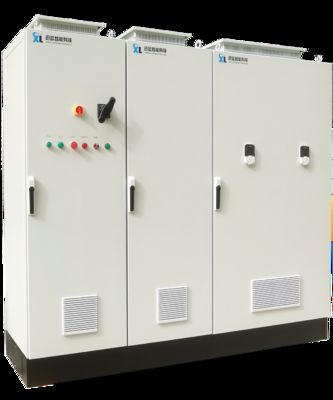

GJB 5203-2003 standartlarına uygun olarak, tanklar ve zırhlı araçlar gibi askeri ekipmanlardaki Hidrolik İletim Sistemleri için kabul test hizmetleri sunarak, aşırı çalışma koşulları altında güvenilirliklerini doğrularız.Değişken frekanslı invertör sistemiHidrolik İletim Sistemi Dinamometre Test Tezgahı ±0,01Hz kontrol doğruluğuna sahip doğrudan tork kontrolü (DTC) kullanır; çalışma sıcaklık aralığı 0°C ila 40°C'dir, koruma seviyesi IP54'tür ve 1000m'nin altındaki irtifalarda tam yükte çalışabilir ve ≤80dB gürültü seviyesine sahiptir, zorlu endüstriyel ortamlarda kararlı çalışmayı sağlar;



6) Yük modülüHidrolik İletim Sistemi Dinamometre Test Tezgahı İki tür yük vardır: ① Akış yükü: Hidrolik pompanın akış-basınç özelliklerini test etmek için kelebek ve tahliye vanaları aracılığıyla yağ akışını düzenler; ② Doğrusal yük: Karşılıklı değişken yükler altında hidrolik bileşenlerin tepki performansını doğrulamak için uçak kontrol yüzeyi yük özelliklerini simüle etmek için hidrolik aktüatörler kullanır;

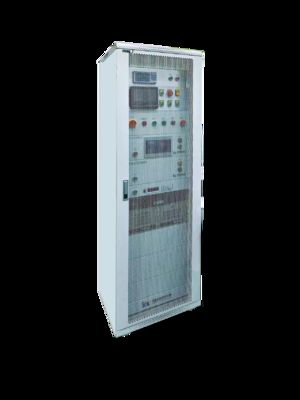

7) Ölçüm ve kontrol modülüHidrolik İletim Sistemi Dinamometre Test Tezgahı Çok kanallı bir veri toplama ünitesini (örnekleme frekansı 500Hz) entegre eder, tork, basınç, akış, sıcaklık vb. dahil olmak üzere 120'den fazla parametrenin eş zamanlı olarak toplanmasını destekler ve otomatik olarak performans eğrileri (örneğin, pompa verimlilik haritaları) ve test raporları oluşturur;



8) Uzaktan kumanda modülüHidrolik İletim Sistemi Dinamometre Test Tezgahı DSP+FPGA çift çekirdekli mimarisini benimser, X86 mimarili CPU (ana frekans 750MHz, bellek 512MB, DOM diski 4GB) ile donatılmıştır, önceden yüklenmiş Win10 işletim sistemine sahiptir, test sürecinin ve veri görüntülemenin LAN/bulut uzaktan kumandasını destekler ve gözetimsiz test gerçekleştirir.

3. 22kW Hidrolik İletim Sistemi Dinamometre Teknik Parametreler

Parametreler	Teknik Göstergeler	Parametreler	Teknik Göstergeler
Nominal güç	22kW	Sabit tork hız aralığı	0-15000rpm
Maksimum çıkış hızı	37kW, 24Nm	Sabit güç hız aralığı	15000-30000rpm
Aşırı yük kapasitesi	%150 (5 dakikalık kısa süreli)	Nominal tork	14Nm
Tork ölçüm aralığı	0-50Nm (uyarlanabilir sensör)	Enerji geri kazanım verimliliği	≥%85 (şebekeye geri)
Hız ölçüm doğruluğu	±%0,01FS	Soğutma yöntemi	Zorlamalı hava soğutma + bağımsız ısı dağıtım modülü
Kontrol yöntemi	Tork/hız çift kapalı döngü kontrolü	Adaptör güç kaynağı	380V±%10 üç fazlı 50Hz

4. SSCH22-15000-30000 22kW Hidrolik İletim Sistemi Dinamometre Test TezgahModelReferans Standartları

Ulusal Standartlar

1) GB/T 3766-2021 Hidrolik iletim sistemleri ve bileşenleri için genel kurallar ve güvenlik gereksinimleri

2) GB/T 17487-2021 Hidrolik Pompa Test Yöntemleri

3) GB/T 7936-2021 "Hidrolik İletim Yağlarındaki Katı Parçacık Kirlilik Seviyeleri Kodu"

4) GJB 5203-2003 "Havacılık Hidrolik Sistemleri ve Aksesuarları için Genel Şartname" (askeri/havacılık alanları için geçerlidir)

Uluslararası Standartlar

1) ISO 4413:2010 "Hidrolik akışkan gücü-Sistemler ve bileşenleri için genel kurallar ve güvenlik gereksinimleri"

2) ISO 8426:2008

3) SAE ARP 1796A-2018

4) DIN 24313:2019 "Hidrolik akışkan gücü-Pompalar için test yöntemleri" (Alman endüstriyel standardı, üst düzey hidrolik testler için uygundur)

5. SSCH22-15000-30000 22kW Hidrolik İletim Sistemi Dinamometre Test TezgahModelTemel Avantajlar

1) Yüksek hızlı, yüksek hassasiyetli test yetenekleriHidrolik İletim Sistemi Dinamometre Test Tezgahı Elektrikli dinamometre, maksimum 30.000 dev/dak hıza sahiptir ve ±%0,1 FS doğruluğunda bir tork sensörü ile donatılmıştır. Bu, uçak hidrolik pompalarının yüksek hızlardaki geçici performans dalgalanmalarını yakalamasına olanak tanır ve üst düzey hidrolik bileşenlerin "yüksek hızlı, düşük hatalı" test gereksinimlerini karşılar.



2) Havacılık senaryoları için derinlemesine uyarlanmıştırHidrolik İletim Sistemi Dinamometre Test Tezgahı Doğrusal yük modülü, hidrolik aktüatörler aracılığıyla uçak kontrol yüzeyi yük özelliklerini simüle eder. 35MPa yüksek basınçlı bir havacılık hidrolik pompası ile birleştirildiğinde, havacılık hidrolik sistemlerinin gerçek çalışma koşullarını kopyalayabilir ve havacılık hidrolik bileşenlerinin geliştirilmesi için gerçekçi bir test ortamı sağlar.



3) Enerji geri kazanımı ve enerji tasarrufuHidrolik İletim Sistemi Dinamometre Test Tezgahı Elektrikli dinamometre, %85'in üzerinde güç yeniden iletimi sağlar ve geleneksel dirençli yük test tezgahlarına kıyasla yıllık enerji tüketimini %40'ın üzerinde azaltır. Özellikle 500 saatten fazla hidrolik pompaların uzun süreli dayanıklılık testi için uygundur ve işletme maliyetlerini önemli ölçüde azaltır.



4) Uzaktan akıllı kontrolHidrolik İletim Sistemi Dinamometre Test Tezgahı DSP+FPGA mimarili uzaktan kumanda modülü, Windows 10 sistem çalışmasını destekler, 100 km içinde uzaktan başlatma-durdurma testi ve veri alımını sağlar. Otomatik rapor oluşturma işlevi ile birleştirildiğinde, test verimliliği %30 artar;



GJB 5203-2003 standartlarına uygun olarak, tanklar ve zırhlı araçlar gibi askeri ekipmanlardaki Hidrolik İletim Sistemleri için kabul test hizmetleri sunarak, aşırı çalışma koşulları altında güvenilirliklerini doğrularız.Çok işlevli yük kapsamıHidrolik İletim Sistemi Dinamometre Test Tezgahı Akış yükü (kelebek vana/tahliye vanası) ve doğrusal yük (aktüatör) çift modlu tasarımı, hidrolik pompanın "statik performans kalibrasyonu" ve "dinamik yük tepkisi" testini tezgah ekipmanını değiştirmeden aynı anda tamamlayabilir;



6) Yüksek güvenilirlik ve çevresel uyarlanabilirlikHidrolik İletim Sistemi Dinamometre Test Tezgahı Değişken frekanslı invertör sistemi, IP54 koruma seviyesine ve -0.1-0.5MPa yakıt tankı basınç ayarlamasına sahiptir, bu da laboratuvarlar ve havacılık parçaları fabrikaları gibi çoklu senaryolar için uygun hale getirir ve düşük sıcaklıkta (0°C) ve tozlu ortamlarda kararlı bir şekilde çalışabilir.

6. SSCH22-15000-30000 22kW Hidrolik İletim Sistemi Dinamometre Test TezgahModelUygulama Alanları

1) Havacılık hidrolik bileşen araştırmaModelve geliştirmeHidrolik İletim Sistemi Dinamometre Test Tezgahı uçak hidrolik pompalarının, dümen aktüatörlerinin ve hidrolik valf gruplarının yüksek hızlı ve yüksek basınçlı performansını test etmek ve askeri ve sivil uçakların hidrolik sistemlerinin ön araştırmasına ve bileşen seçimine uyum sağlamak;



2) Üst düzey endüstriyel hidrolik ekipmanların kalite kontrolüHidrolik İletim Sistemi Dinamometre Test Tezgahı Yüksek basınçlı pistonlu pompalar (örneğin, 35MPa enjeksiyon kalıplama makinesi hidrolik pompaları) ve yüksek hızlı hidrolik motorlar (örneğin, takım tezgahı mili hidrolik tahrik üniteleri) için fabrika performans doğrulaması ve ömür değerlendirmesi yapmak;



3) Hidrolik ortam performans testiHidrolik İletim Sistemi Dinamometre Test Tezgahı Farklı türlerde havacılık hidrolik yağı (örneğin, MIL-PRF-83282) kullanılarak, yağın yüksek hız ve yüksek basınç altında yağlama ve kirlenmeye karşı direnci test edilir ve hidrolik yağ seçimi için veri desteği sağlanır;



4) Bilimsel araştırma kurumlarında yenilikçi araştırmaModel:Model5) Hidrolik İletim Sistemi Dinamometre Test Tezgahı:



GJB 5203-2003 standartlarına uygun olarak, tanklar ve zırhlı araçlar gibi askeri ekipmanlardaki Hidrolik İletim Sistemleri için kabul test hizmetleri sunarak, aşırı çalışma koşulları altında güvenilirliklerini doğrularız.7. Hidrolik İletim Sistemi Dinamometre Test Tezgahıch

ModelListesiModelUyarlanabilir hidrolik pompa basıncı Maksimum test hızı

Uyarlanabilir hidrolik pompa basıncı	SSCH11-15000-35000	11kW, 7Nm	35000rpm
≤30MPa	SSCH22-15000-30000	22kW,	14
Nm	30000rpm≤35MPaSSCH37-15000-25000	37kW, 24Nm	25000rpm
≤40MPa	SSCH55-15000-20000	55kW, 35Nm	12000rpm
≤50MPa	SSCH80-6000-15000	80kW, 127Nm	8000rpm
≤40MPa	SSCH110-6000-12000	110kW, 175Nm	12000rpm
≤45MPa	SSCH160-6000-10000	160kW, 255Nm	10000rpm
≤50MPa	SSCH220-6000-8000	220kW, 350Nm	8000rpm
≤60MPa	SSCH315-3000-6000	315kW, 501Nm	6000rpm
≤70MPa	Açıklama	Müşteri ihtiyaçlarına göre güç, hız ve yük modüllerinin özelleştirilmesini destekleyin (örneğin, yüksek sıcaklık ortam odası ve kirlilik önleme test modülü eklemek gibi)	8. Teslimat ve Satış Sonrası Hizmet
•	Teslimat





9. SSSSatış sonrası hizmet: Temel bileşenler (dinamometre, tork flanşı) bir yıl garantilidir ve hem Çince hem de İngilizce olarak ömür boyu teknik destek sağlıyoruz (yanıt süresi ≤ 4 saat). Yedek parçalar yurt içinde 24 saat içinde ve uluslararası olarak 7 gün içinde sevk edilir. Ayrıca ücretsiz 1,5 günlük operatör eğitimi (orta güçlü motor testi üzerine özel bir eğitim dahil) sağlıyoruz ve uzaktan hata ayıklamayı (bir bilgisayarda, modüler çözüm yapılandırmasıyla ilgili rehberlik dahil) destekliyoruz.



9. SSSS: İşbirliğimiz için minimum sipariş miktarı nedir?C: Stok ürünler için 1 adetlik küçük deneme siparişini destekliyoruz.
