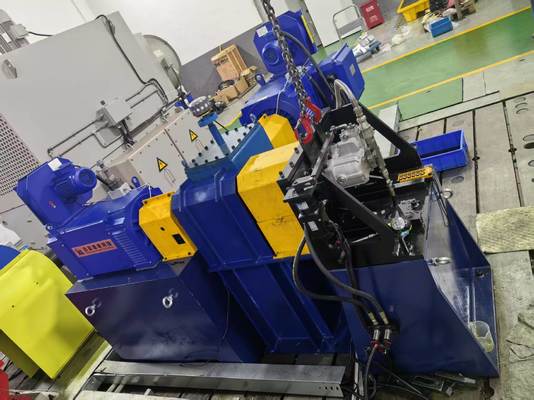

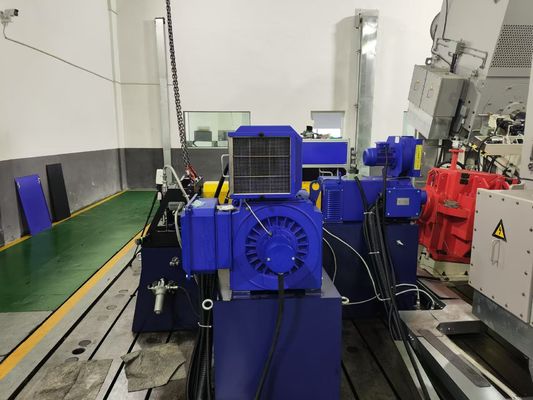

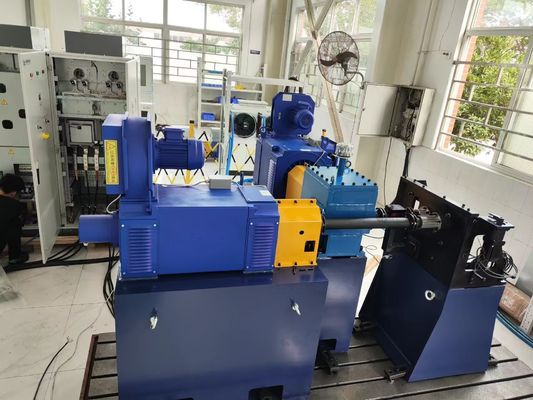

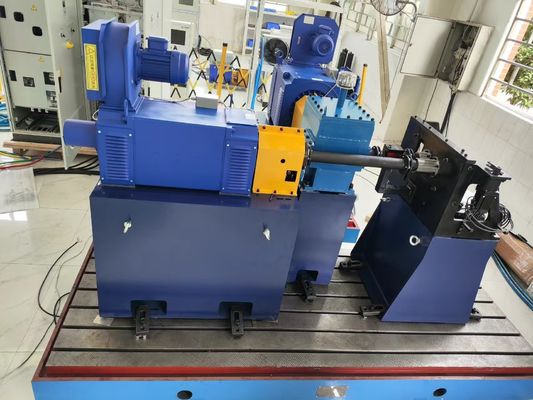

SSCH160-6000-10000 160kW Endüstriyel Hidrolik Pompa Dinamometre Test Tezgahı

SSCH160-6000-10000 160kW Endüstriyel Hidrolik Pompa Dinamometre Test Tezgahı

1. SSCH160-6000-10000 160kW Endüstriyel Hidrolik Pompa Dinamometre Test Tezgahı Sistemine Genel Bakış

SSCH160-6000-10000 hidrolik pompa dinamometre test tezgahı, özellikle ağır hizmet tipi endüstriyel hidrolik uygulamalar için tasarlanmıştır. 160kW yüksek yüklü bir elektrikli dinamometre, endüstriyel sınıf yüksek basınçlı bir hidrolik pompa, çok koşullu bir yük modülü ve endüstriyel sınıf bir ölçüm ve kontrol sistemini entegre eder. Enjeksiyon kalıplama makineleri, metalurjik makineler ve madencilik ekipmanlarında kullanılan yüksek basınçlı (50MPa), yüksek yüklü (160kW sürekli yük) ve kararlı durum çalışma koşulları altında endüstriyel hidrolik pompaların kapsamlı performans testini sağlar. Sistem, %85+ elektrik enerjisi geri dönüşümünü destekler ve performans kalibrasyonu, 1000 saatlik dayanıklılık doğrulaması ve yüksek basınçlı hidrolik pompaların arıza simülasyonu için uygundur. Endüstriyel hidrolik endüstrisinin yüksek güvenilirlik, yüksek yük ve uzun döngülü test gereksinimlerini karşılar.

2. SSCH160-6000-10000 160kW Endüstriyel Hidrolik Pompa Dinamometre Test Tezgahı Sistem Bileşenleri

1) Endüstriyel yüksek basınçlı hidrolik pompa: Nominal basınç 50MPa, debi 80L/dak, endüstriyel aşınma önleyici hidrolik yağ için uygundur (L-HM46/68 gibi), yüksek basınçlı uzun süreli çalışma kararlılığı ile, yük modülü için sürekli bir yüksek basınçlı yağ kaynağı sağlar, enjeksiyon kalıplama makineleri ve metalurjik preslerin gerçek yağ besleme koşullarını simüle eder;

2) Yakıt tankı modülü: 200L kullanılabilir hacim, takviye ayar aralığı 0-0.3MPa (endüstriyel pompaların basınç düzenleme gereksinimlerine uyum sağlar), hidrolik pompanın yağ kirliliğinden kaynaklanan aşınmasını önlemek ve yüksek basınç koşullarında yağ temizliğini ve dolaşım kararlılığını sağlamak için üç aşamalı bir filtrasyon sistemi (10μm hassasiyet) ile donatılmıştır;

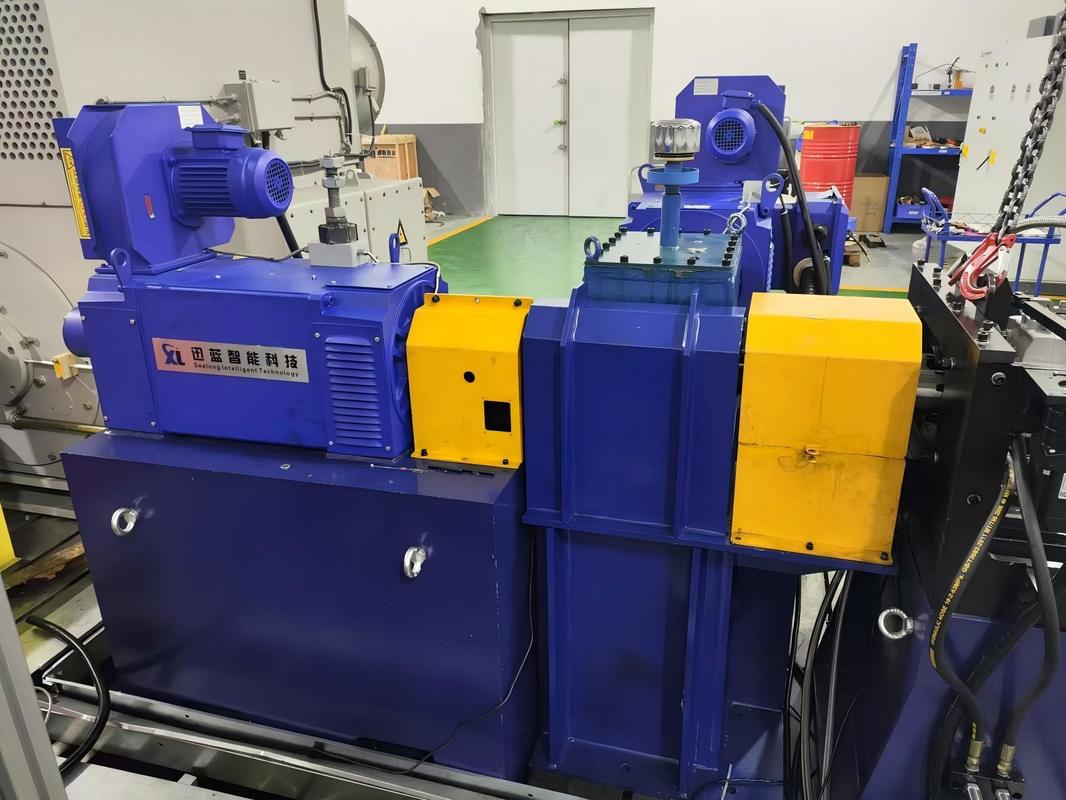

3) 160kW elektrikli dinamometre: Çekirdek güç test ünitesi, 0 ila 10.000 rpm arasında kademesiz hız ayarı sağlar, %120 aşırı yük çalışmasını destekler (10 dakikalık kısa süreli, endüstriyel pompa çalıştırma ve durdurma şok yükleri için uygundur), elektromanyetik kuvvet yüklemesi yoluyla kararlı durum torkunu doğru bir şekilde kontrol eder ve ≥%85 güç geri dönüş verimliliğini test eder;

4) Tork ve hız sensörü: Tork aralığı 0-500Nm, hız aralığı 0-10000r/dak, doğruluk seviyesi ≤%0,1 FS, endüstriyel hidrolik pompaların tork ve hız verilerinin gerçek zamanlı olarak toplanması, yüksek yük altında kararlı durum veri toplama ihtiyaçlarına uyum sağlar;

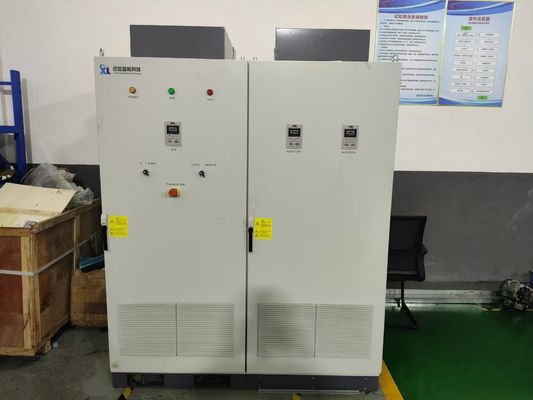

5) Değişken frekanslı invertör sistemi: doğrudan tork kontrolü (DTC) kullanır ve kontrol doğruluğu ±0,01Hz'dir; 0°C ila 45°C çalışma sıcaklık aralığında çalışır (endüstriyel atölyelerdeki sıcaklık dalgalanmalarıyla uyumludur), IP54 koruma seviyesine sahiptir, 1000m'nin altındaki irtifalarda %100 tam yükte çalışır, ≤85dB gürültü seviyesine sahiptir ve endüstriyel LAN'lar için Modbus iletişim protokolünü destekler;

6) Yük modülü: Bu modüller üç tür endüstriyel yüke ayrılmıştır: ① Yüksek basınç tahliye yükü: Bu modül, bir hidrolik pompanın yüksek basınçlı kararlı durum basınç-akış özelliklerini test etmek için 50MPa sınıfı bir tahliye valfi grubu kullanır; ② Oransal kısma yükü: Bu modül, bir enjeksiyon kalıplama makinesinin kalıp sıkıştırma/açma sırasındaki akış değişikliklerini simüle etmek için oransal bir valf kullanır; ve ③ Ağır hizmet tipi yükleme silindiri: Bu modül, metalurjik ekipman presleme ve madencilik makineleri kaldırma işlemlerinin ağır hizmet koşullarını simüle etmek için 50kN sınıfı bir hidrolik aktüatör kullanır.

7) Ölçüm ve kontrol modülü: Çok kanallı bir veri toplama ünitesini entegre eder (örnekleme frekansı 300Hz, endüstriyel kararlı durum testi için uygundur), tork, basınç (0-60MPa), akış (0-100L/dak), yağ sıcaklığı dahil 150'den fazla parametrenin eş zamanlı olarak toplanmasını destekler ve pompa hacimsel verimliliği ve toplam verimlilik eğrilerinin yanı sıra endüstriyel ekipmana özel test raporları otomatik olarak oluşturur.

8) Uzaktan kumanda modülü: Bu modül, bir DSP+FPGA çift çekirdekli mimarisi, bir X86 mimarisi CPU (1.0GHz ana frekans, 1GB bellek, 8GB DOM disk) kullanır ve Win10 IoT Endüstriyel Sürümü sistemi önceden yüklenmiştir. Atölye MES sistemi ile bağlantıyı destekler ve endüstriyel insansız atölyelerin ihtiyaçlarına uyum sağlayarak 500m içinde yerel/uzaktan kontrol sağlayabilir.



3. 160kW Endüstriyel Hidrolik Pompa Dinamometre Test Tezgahı Teknik Parametreleri



Parametreler	Teknik Göstergeler	Parametreler	Teknik Göstergeler
Nominal güç	160kW	Sabit tork hız aralığı	0-6000rpm
Maksimum çıkış hızı	10000rpm	Sabit güç hız aralığı	6000-10000rpm
Aşırı yük kapasitesi	%120 (10 dakikalık kısa süreli)	Nominal tork	255Nm
Tork ölçüm aralığı	0-500Nm (uyarlanabilir sensör)	Enerji geri kazanım verimliliği	≥%85 (şebekeye geri)
Hız ölçüm doğruluğu	±%0,01FS	Soğutma yöntemi	Zorlamalı su soğutma + bağımsız ısı dağılımı döngüsü
Kontrol yöntemi	Tork/hız/güç üç döngülü kapalı döngü kontrolü	Adaptör güç kaynağı	380V±%10 üç fazlı 50Hz (bağımsız transformatör gereklidir)
Kararlı durum kontrol doğruluğu	Tork ±%0,2 FS, hız ±0,1rpm	Uygulanabilir hidrolik pompa güç aralığı	80-200kW (ana akım endüstriyel orta ve büyük güç pompalarını kapsar)



4. SSCH160-6000-10000 160kW Endüstriyel Hidrolik Pompa Dinamometre Referans Standartları



Ulusal Standartlar



1) GB/T 3766-2021 Hidrolik iletim sistemleri ve bileşenleri için genel kurallar ve güvenlik gereksinimleri
2) GB/T 17487-2021 Hidrolik Pompa Test Yöntemleri
3) GB/T 23537-2017 Hidrolik Pistonlu Pompa (Endüstriyel Yüksek Basınçlı Pistonlu Pompalar için Özel Standart)
4) JB/T 7039-2016 "Hidrolik Pompalar için Gürültü Değerleri Sınırları" (Endüstriyel Atölyeler için Gürültü Uygunluk Gereksinimleri)



Uluslararası Standartlar



1) ISO 4413:2010 "Hidrolik akışkan gücü-Sistemler ve bileşenleri için genel kurallar ve güvenlik gereksinimleri"
2) ISO 10770-1:2019 "Hidrolik akışkan gücü-Pompalar ve motorlar-Bölüm 1: Nominal basınçlar, nominal deplasmanlar ve nominal hızlar" (Endüstriyel pompa nominal parametre standardı)
3) DIN 24313:2019 Hidrolik akışkan gücü-Pompalar için test yöntemleri
4) ISO 9906:2012 "İçten yanmalı pistonlu motorlar-Performans" (endüstriyel pompa tahrik motoru performans testi için uygundur)



5. SSCH160-6000-10000 160kW Endüstriyel Hidrolik Pompa Dinamometre Test Tezgahının Temel Avantajları



1) Yüksek yüklü kararlı durum test yeteneği: 160kW dinamometre, 0-10.000 rpm arasında kararlı durum çalışmasını destekler ve tork kontrol doğruluğu ±%0,2 FS'dir. Enjeksiyon kalıplama makinesi pompalarının "24 saat kesintisiz çalışma" çalışma koşulu simülasyonuna uyum sağlayarak, endüstriyel hidrolik pompaların 50 MPa yüksek basınçlı kararlı durum testini 72 saat boyunca kesintisiz olarak gerçekleştirebilir.



2) Endüstriyel yüksek basınca derin adaptasyon: 50MPa sınıfı hidrolik pompa + yüksek basınç tahliye valfi grubu, ana akım endüstriyel yüksek basınçlı pistonlu pompaların (35-70MPa) test gereksinimlerini kapsar, pompanın yüksek basınç altında hacimsel verimlilik azalma eğilimini doğru bir şekilde yakalayabilir, endüstriyel ekipman hidrolik sistemlerinin seçimi için veri desteği sağlar;



3) Enerji tasarrufu ve maliyet avantajları: %85'in üzerinde enerji geri iletim verimliliği ile sistem, tam 160kW yükte saatte yaklaşık 136kWh elektrik geri kazanır ve geleneksel dirençli yük test tezgahlarına kıyasla yıllık enerji maliyetlerinde %60'ın üzerinde tasarruf sağlar. Özellikle endüstriyel pompaların toplu kalite kontrolü ve uzun süreli dayanıklılık testi için uygundur.



4) Çoklu endüstriyel çalışma koşulu simülasyonu: Yük modülü, üç modlu geçişi destekler: yüksek basınç taşması (metalurjik presleme), oransal kısma (enjeksiyon kalıplama sıkıştırma) ve ağır yükleme (madencilik kaldırma). Farklı endüstriyel senaryolarda pompa performans testleri, ekipman değiştirmeden tamamlanabilir.



5) Endüstriyel atölye uyarlanabilirliği: Değişken frekanslı invertör sistemi, IP54 korumasına ve zorlamalı su soğutmaya sahiptir, bu da onu endüstriyel atölyelerin tozlu ve sıcaklık dalgalanması olan ortamlarına uyarlanabilir hale getirir. Ayrıca, test verilerinin üretim yönetim sistemi ile bağlantısını sağlayarak, atölyenin MES sistemi ile Modbus protokol entegrasyonunu da destekler.



6) Yüksek güvenilirlik tasarımı: Dinamometrenin temel bileşenleri, endüstriyel sınıf dayanıklı malzemelerden (SKF endüstriyel ağır hizmet tipi rulmanlar gibi) yapılmıştır ve yıllık bakım süresi ≤30 saattir; üç aşamalı yağ tankı filtrasyon sistemi, hidrolik pompa aşınmasını azaltır ve test ekipmanının hizmet ömrünü uzatır.



6. SSCH160-6000-10000 160kW Endüstriyel Hidrolik Pompa Dinamometre Sistemi Uygulamaları



1) Ağır hizmet tipi enjeksiyon kalıplama makinesi hidrolik pompa testi: Enjeksiyon kalıplama makinelerindeki 35-50MPa yüksek basınçlı pistonlu pompaları hedefleyerek, bu test, kalıplama ürünlerinin kalıplama kararlılığını sağlamak için kalıp sıkıştırma/enjeksiyon koşulları altında basınç-akış özelliklerini ve hacimsel verimliliği ölçer.



2) Metalurjik makine hidrolik sistem doğrulaması: Metalurjik preslerde ve haddehanelerde kullanılan 40-60MPa hidrolik pompalara uyum sağlar, yüksek sıcaklık ve ağır yük koşullarını simüle eder ve pompanın yüksek basınçlı, uzun süreli çalışma güvenilirliğini ve arıza uyarı yeteneklerini doğrular;



3) Madencilik makineleri hidrolik pompa kalite kontrolü: Madencilik ekskavatörlerinin ve yükleyicilerin hidrolik ana pompaları (30-50MPa) için fabrika performans kalibrasyonu sağlayın, yük duyarlı kontrol ve kirlilik önleme yeteneklerini test edin ve zorlu madencilik ortamlarında ekipman kullanılabilirliğini sağlayın;



4) Gemi güverte makineleri testi: Gemi çapası vinçlerinde ve vinçlerde kullanılan 30-40MPa hidrolik pompalar için, güvenilirlik gereksinimlerini karşılamak üzere düşük hız ve ağır yük koşullarında tork çıkışı ve verimlilik test edilir.



5) Endüstriyel hidrolik pompa Ar-Ge ve iyileştirme: Hidrolik pompa üreticileri için 80-200kW orta ve büyük güç pompalarının Ar-Ge ve testini sağlayın, pompanın yüksek basınçlı sızdırmazlık yapısını ve dağıtım plakası tasarımını optimize edin ve ürün rekabet gücünü artırın.



7. Endüstriyel Hidrolik Pompa Dinamometre Test Tezgahı Model Listesi



Model	Çekirdek yapılandırma (elektrikli dinamometre)	Maksimum test hızı	Hidrolik pompa basıncını uyarlama
SSCH11-15000-35000	11kW, 7Nm	35000rpm	≤30MPa
SSCH22-15000-30000	22kW, 14Nm	30000rpm	≤35MPa
SSCH37-15000-25000	37kW, 24Nm	25000rpm	≤40MPa
SSCH55-15000-20000	55kW, 35Nm	20000rpm	≤50MPa
SSCH80-6000-15000	80kW, 127Nm	15000rpm	≤40MPa
SSCH110-6000-12000	110kW, 175Nm	12000rpm	≤45MPa
SSCH160-6000-10000	160kW, 255Nm	10000rpm	≤50MPa
SSCH220-6000-8000	220kW, 350Nm	8000rpm	≤60MPa
SSCH315-3000-6000	315kW, 501Nm	6000rpm	≤70MPa
Açıklama	Müşteri ihtiyaçlarına göre güç, hız ve yük modüllerinin özelleştirilmesini destekleyin (yüksek sıcaklık ortam odası ve kirlilik önleme test modülü eklemek gibi)





•Teslimat: Standart modeller 55 gün içinde sevk edilir (orta güçlü ekipmanlar için üretim döngüsü 160kW'dan kısadır); özelleştirilmiş modeller 55-110 gün içinde sevk edilir (uluslararası lojistik ve gümrükleme yardımı dahil ve orta güçlü ekipmanlar için özel bir gümrük beyannamesi listesi). Ayrıca bir "modüler kurulum kiti" de mevcuttur (önceden bağlanmış çekirdek hatlarla, yerinde kurulum süresini 2 güne düşürür).



•Satış sonrası hizmet: Çekirdek bileşenler (dinamometre, tork flanşı) bir yıl garantilidir ve hem Çince hem de İngilizce olarak ömür boyu teknik destek sağlıyoruz (yanıt süresi ≤ 4 saat). Yedek parçalar yurt içinde 24 saat içinde ve uluslararası olarak 7 gün içinde sevk edilir. Ayrıca ücretsiz 1,5 günlük operatör eğitimi (orta güçlü motor testi üzerine özel bir eğitim dahil) ve uzaktan hata ayıklama (bir bilgisayarda, modüler çözüm yapılandırmasıyla ilgili rehberlik dahil) sağlıyoruz.
