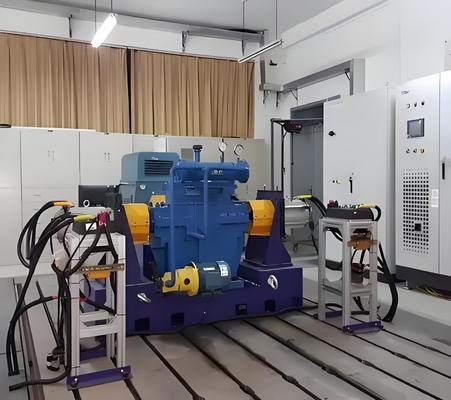

SSCD350-1250/4500 350kW Motor Performansı Elektrik Dinamometre Bench Sistemi

1. SSCD350-1250/4500 350kW Yeni Enerji Motoru Elektrik Dinamometre Bench Sistem Bileşeni Açıklama



SSCD350-1250/4500 350kW Motor Performans Dinamometre Bench Sistemi, orta ve büyük güç motorlarını test etmek için özel olarak tasarlanmış yüksek performanslı kapsamlı bir test platformudur.Bu sistem, dinamometre gibi çekirdek modülleri entegre eder., yüksek hassasiyetli bir tork sensörü, akıllı bir ölçüm ve kontrol sistemi ve geniş menzilli bir pil simülatörü,Ticari araçların tahrik motorlarının performans doğrulama gereksinimlerini kapsayacak şekilde, endüstriyel orta ve büyük motorlar ve özel motorlar.



Bileşen Adı	Temel Özellikler	Marka
SSCD350-1250/4500 elektrikli dinamometre	Güç: 350kW; İsimlendirilmiş hız: 1250rpm, İsimlendirilmiş tork: 2674Nm, Maksimum hız: 4500rpm, Sabit güç hızı: 1250-3750rpm, Su soğutmalı;	Seelong
Döner flens	Döner flens: 0-3000Nm (Doğruluk: 0.2% FS)	HBM

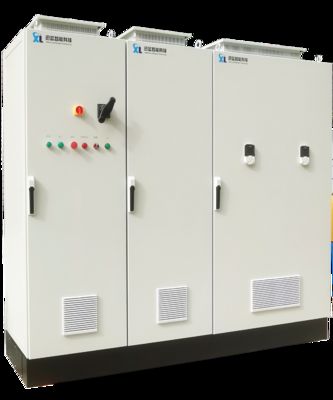

Değişken frekanslı invertör sistemi	Giriş voltajı: üç fazlı AC 380V ± 10%; Frekans: 50-60Hz; Aşırı akım koruma değeri: 1,5 kat değerli akım; Aşırı yüklenmeye, aşırı voltaj ve aşırı ısınmaya karşı birden fazla koruma.	ABB

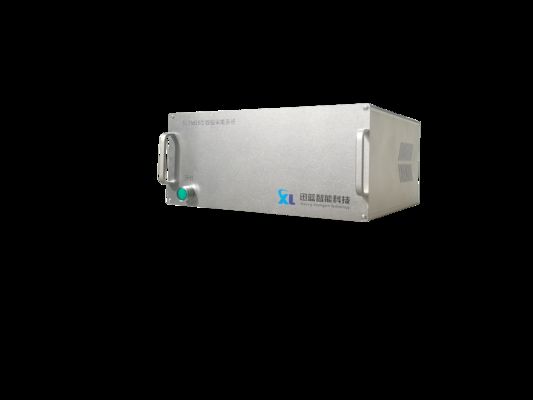

XLP-1000 ölçüm ve kontrol sistemi	Endüstriyel PC: IPC710, CPU: i7, Bellek: 32GB, Sabit Disk: 1TB, XLP-1000 Ölçme ve Kontrol Sistemi Yazılımı	Seelong
Veri toplama sistemi	Bir titreşim edinme birimi, bir sıcaklık edinme birimi, bir analog giriş edinme birimi ve bir dijital giriş edinme birimi içerir.	Advantech ADAM-4017+
Güç analizatörü	Model: WT5006 Temel doğruluk:% 0.03 (okuyucunun% 0.01 + aralığın% 0.02) Bant genişliği: DC, 0.1Hz - 1MHz LCD dokunmatik ekran 6 kanal + MTR	Seelong
Akım transformatörü	1000A,% 0.05 FS
Pil Simülatörü	Çıkış voltajı: 24-1200V Adlık güç: 300 kW En yüksek güç: 375kW Rütbeli akım: 800A En yüksek akım: 1000A Geri bildirim voltajı: 323-427V Pil simülasyonu: Yedi tip pil simüle edebilir: Üçlü lityum piller, lityum manganez oksit piller, lityum titanat piller, lityum kobalt oksit piller,Lityum demir fosfat pilleri, kurşun asit pilleri ve nikel-metal hidrür pilleri.	Seelong
İsteğe bağlı
Bağlantı	İzin verilen hız: 5000 rpm, izin verilen tork: 3000Nm	Seelong

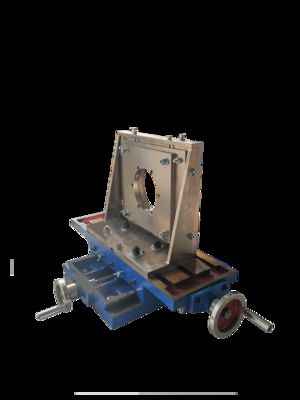

Motor koltuğu	Bracket ayar aralığı (motor merkezi yüksekliği): 200mm-500mm	Seelong
Çelik plaka	Malzeme: HT300 (çekiş sertliği ≥300MPa); çarpma amortizörleri ve dökme demir plakalar yüksek hızlı test sırasında istikrar sağlar.	Seelong
Çarpışma emici	Bahçeli amortisörler; amortisörler ve dökme demir plakalar yüksek hızlı testlerde istikrar sağlar.	Seelong



2. SSCD350-1250/4500 350kW Elektrik Dinamometre Teknik Parametreler



Parametre kategorileri	Teknik göstergeler
Dinamometre üreticisi	Seelong
İsimlendirilmiş güç	350kW.
İsimlendirilmiş tork	2674Nm
İsimlendirilmiş hız	1250 rpm
En yüksek hız	4500 rpm
Sabit tork hız aralığı	0-1250 rpm.
Sabit güç hız aralığı	1250-3750 rpm

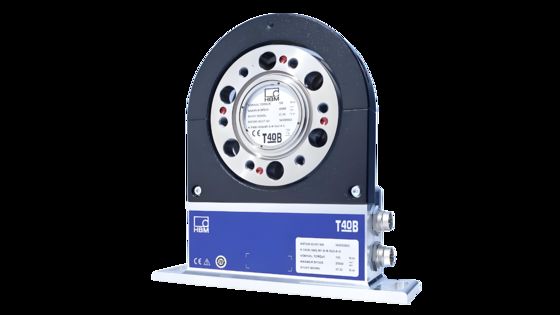

Döner sensörü modeli	T40B
Döner sensörü üreticisi	HBM
Döner sensörü aralığı (Nm)	0-3000Nm.
Doğruluk seviyesi	0% 2 FS



3. SSCD350-1250/4500 350kW Motor Performansı Elektrikli Dinamometre Bench Sistemi Temel Avantajları



1) Kapsamlı performans kapsamı: Çekirdek dinamometrinin 350kW'lık bir gücü, 0-3000Nm'lik bir tork aralığı ve 4500rpm'lik maksimum bir hızı vardır, bu da orta ve yüksek güçlü motorların tam koşul test ihtiyaçlarını karşılayabilir.Sürekli güç aralığı 1250-3750rpm çeşitli motor işletim özellikleri için uygundur.



2) Mükemmel ölçüm doğruluğu: HBM tork flensinin % 0.2 FS doğruluğu ve Seelong güç analizatörünün temel doğruluğu % 0.03'tür.Döner gibi kilit verilerin doğru alınmasını sağlar., güç ve sıcaklık.



3) Güçlü sistem uyumluluğu: Pil simülatörü, farklı motor türlerinin güç kaynağı gereksinimlerine uyarlanabilen 24-1200V çıkış voltajı ve 1000A zirve akımı olan 7 ana akü modelini destekler.ABB frekans dönüştürücü sistemi, 380V ± 10% geniş giriş voltajı ile uyumludur ve olağanüstü bir istikrar gösterir.



4) Tam ve esnek yapılandırma: Ölçüm ve kontrol, veri alma ve güç analizi gibi temel modülleri kapsar.Destek, farklı kurulum gereksinimlerine uyum sağlamak için 200mm-500mm ayar aralığına sahiptirDökme demir plaka ve yay amortisörü kombinasyonu test istikrarını sağlar.



4. SSCD350-1250/4500 350kW Motor Performansı Elektrik Dinamometre Bench Sistemi Uygulama Alanları



1) Yeni enerji araçları sektörü: Güç, tork, verimlilik ve dayanıklılık da dahil olmak üzere yeni enerji araçları için tahrik motorlarının (yolcu otomobilleri ve ticari araçlar dahil) performans testleri için uygundur.Üçlü lityum ve lityum demir fosfat gibi ana akülerin eşleşme ihtiyaçlarını karşılamak için.



2) Sanayi motor alanı: Endüstriyel asinkron motorlar ve 350kW ve altındaki senkron motorlar üzerinde fabrika testi ve tip testi yapabiliriz.Su pompaları gibi destek motorlarının performans doğrulamalarını kapsayan, fanlar ve kompresörler.



3) Özel motor alanı: Mühendislik makinelerinde, gemilerde, demiryolu taşımacılığında ve diğer senaryolarda kullanılan orta ve yüksek güçlü özel motorların özel testleri için uyarlanmıştır.Yüksek tork ve geniş hız aralığında test gereksinimlerini karşılayan.



4) Ar-Ge ve test kurumları: Üniversiteler, araştırma enstitüleri ve üçüncü taraf test kurumları için motor performansı araştırma ve geliştirme ve standart uyumluluk test platformları sağlamak,ve özelleştirilmiş test çözümlerinin uygulanmasını desteklemek.



5. SSCD350-1250 /4500 350kW Motor Performansı Elektrik Dinamometre Bench Sistem Referans Standartları



1) Ulusal Standartlar:



GB/T 18488.1-20 24 "Elektrik Araçları için Motor Sistemleri - 1. Bölüm: Teknik Koşullar",

GB/T 18488.2-20 24 "Elektrik Araçları için Motor Sistemleri - Bölüm 2: Test Metodları",

GB 755-2019 "Döner Elektrik Makinelerinin Sıralamaları ve Performansı",

JB/T 10634-20 23 "Elektrik Dinamometre".



2) Uluslararası standartlar:



ISO 15084-1:2017 Yol araçları - Elektrikli tahrik sistemleri - 1. bölüm: Güç arayüzleri;

IEC 60034-1:2017 Döner elektrikli makineler - Bölüm 1: Derecelendirme ve performans.



3) Endüstriyle ilgili: Pil simülatörleri ve güç analizatörleri gibi bileşenler kendi endüstri doğruluk ve güvenlik standartlarına uygun (örneğin, HBM T40B tork sensörü ISO 16613'e uygun:2013 kalibrasyon standardı, ve ABB frekans dönüştürme sistemi IEC 61800-5-1 güvenlik standardına uymaktadır).



6Motor Performans Dinamometre Test Bench Sistemi Model Listesi



Model	Güç (kW)	Döner (Nm)	İsimlendirilmiş Hız (rpm)	En yüksek hız (rpm)	Döner ölçüm doğruluğu
SSCD15-1000/4500	15	143	1000	4000	0% 2 FS
SSCD30-1000/4500	30	286	1000	4000	0% 2 FS
SSCD45-1000/4000	45	430	1000	4000	0% 2 FS
SSCD60-1000/4000	60	573	1000	4000	0% 2 FS
SSCD75-1000/4000	75	716	1000	4000	0% 2 FS
SSCD90-1000/3500	90	859	1000	3500	0% 2 FS
SSCD110-1000/3500	110	1050	1000	3500	0% 2 FS
SSCD160-1000/3500	160	1528	1000	3500	0% 2 FS
SSCD200-1000/3300	200	1910	1000	3300	0% 2 FS
SSCD250-1000/3300	250	2387	1000	3300	0% 2 FS
SSCD300-1000/3300	300	2865	1000	3300	0% 2 FS
SSCD30-1500/5000	30	191	1500	5000	0% 2 FS
SSCD45-1500/5000	45	286	1500	5000	0% 2 FS
SSCD60-1500/5000	60	382	1500	5000	0% 2 FS
SSCD90-1500/5000	90	573	1500	5000	0% 2 FS
SSCD132-1500/4500	132	840	1500	4500	0% 2 FS
SSCD160-1500/4500	160	1019	1500	4500	0% 2 FS
SSCD200-1500/4000	200	1273	1500	4000	0% 2 FS
SSCD250-1500/4000	250	1592	1500	4000	0% 2 FS
SSCD300-1500/3800	300	1910	1500	3800	0% 2 FS
SSCD350-1250/4500	350	2674	1250	4500	0% 2 FS
SSCD400-1500/3800	400	2546	1500	3800	0% 2 FS
SSCD500-1500/3800	500	3183	1500	3800	0% 2 FS
Güç, Hız aralığıa)ve Alım Modüllerinin Sayısı Özel Olarak Yapılabilira)Gerekli.



7Teslimat ve Satış sonrası hizmet



Teslimat:Standart modeller 90 gün içinde gönderilir; özelleştirilmiş modeller 90-180 gün içinde gönderilir (uluslararası lojistik ve gümrük odaklama yardımı dahil).



Satış sonrası hizmet:Temel bileşenler (dinamometre, tork flens) için 1 yıllık garanti, ömür boyu iki dilli (Çin ve İngilizce) teknik destek (cevap süresi ≤ 4 saat);yedek parçalar 24 saat içinde yerel olarak gönderilir ve 7 gün içinde uluslararası olarak teslim edilir.; 1,5 günlük ücretsiz operasyon eğitimi sağlanır; uzaktan hata ayıklama desteklenir (kompüter tabanlı, modüler çözüm yapılandırma kılavuzu da dahil).

8Sık Sorulan Sorular

S: İşbirliğimiz için minimum sipariş miktarı nedir?

A: Stok ürünleri için 1 adet küçük iz siparişini destekliyoruz.

S: Ürünler hakkında nasıl daha fazla bilgi edinebilirim?

Cevap: Lütfen e-postanızı bırakın ve size elektronik örnek kitabınızı göndereceğiz.

S: Ödeme süreniz nedir?

A: Normalde %40 T/T depozitosu, nakliye öncesi tam ödeme.

S: Siparişlerimin teslim süresi nedir?

A: Dinamometre üretim döngüsü 6-8 haftadır, sensör üretim döngüsü 2-3 haftadır, diğer ürünler lütfen bizimle iletişime geçin.

S: Test kulübesinin genel çözümünü nasıl elde ederiz?

Cevap: Bize e-postanızı bırakın, teknik personelimiz detaylı plan hakkında sizinle iletişime geçecek.

S: Fabrikenizi ziyaret edebilir miyim?

A: Elbette, her zaman hoş geldiniz.
