SSCD75-1000/4000 75kW Motor Performans Elektrik Dinamometre Test Tezgahı Sistemi

SSCD75-1000/4000 75kWMotor PerformansıElektrikli Dinamometre Test Tezgahı Sistemi

1. SSCD75-1000/4000 75kWYeni Enerji MotoruElektrikli DinamometreTezgah Sistemi Bileşen Açıklaması

SSCD75-1000/4000 75kW Motor Performans Dinamometre Test Tezgahı Sistemi, küçük ve orta güçteki motorları test etmek için özel olarak tasarlanmış, yüksek hassasiyetli kapsamlı bir test platformudur. Bu sistem, dinamometre, yüksek hassasiyetli tork sensörü, akıllı ölçüm ve kontrol sistemi ve geniş aralıklı bir pil simülatörü gibi temel modülleri entegre ederek, yolcu araçları tahrik motorları, küçük endüstriyel motorlar ve özel motorların performans doğrulama ihtiyaçlarını kapsamlı bir şekilde karşılar.

2. SSCD75-1000/4000 75kW Elektrikli DinamometreTeknik Parametreler

3. SSCD75-1000/4000 75kWMotor PerformansıElektrikli DinamometreTezgah Sistemi Temel Avantajlar

• Küçük ve orta gücün hassas kapsamı: 75kW güç + 0-1000Nm tork aralığı, 4000rpm maksimum hız, yolcu aracı tahrik motorları ve küçük endüstriyel motorların tam koşullu testi için uygundur, 1000-3000rpm'lik sabit güç aralığı, küçük ve orta güç motorlarının çalışma özellikleriyle eşleşir.
• Sektör lideri ölçüm doğruluğu: HBM %0,2 FS yüksek hassasiyetli tork flanşı + Seelong %0,03 hassasiyetli güç analizörü, Advantech çok kanallı veri toplama sistemi ile eşleştirilerek, tork, güç, sıcaklık ve diğer verilerin veri toplama hatasının ≤%0,5 olmasını sağlar.

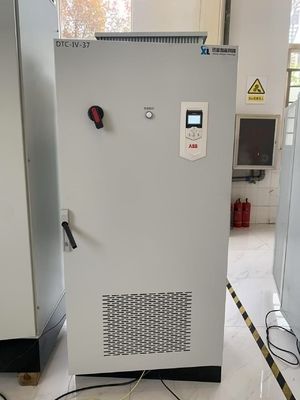

• Yüksek uyumluluk ve düşük maliyet: Pil simülatörü, 24-1200V'luk geniş bir voltaj çıkışını destekleyerek, düşük voltajlı (48V) ila yüksek voltajlı (800V) küçük ve orta güç motorlarına uyum sağlar; ABB frekans dönüşüm sistemi, olağanüstü bir kararlılığa sahiptir ve genel yapılandırma, performans ve maliyeti dengeler, bu da onu seri üretim testleri için uygun hale getirir.
• Çoklu senaryolara esnek ve uyarlanabilir: Temel modül tamamlanmıştır ve isteğe bağlı parçalar farklı kurulum gereksinimlerini karşılayabilir. Braket, küçük motorlar ve mikro motorlar gibi çeşitli özelliklere uyum sağlamak için 200-500mm'lik bir ayar aralığına sahiptir. Dökme demir plaka + yaylı şok emici, testin kararlılığını sağlar.

4. SSCD75-1000/4000 75kW Motor Performans Elektrik Dinamometre Test Bench Sistem Applikasyon Alanları

• Yeni enerji araçları alanında: yolcu araçları ve mikro ticari araçlar için tahrik motorlarının (75kW ve altı) güç, tork, verimlilik ve dayanıklılık testi, 48V/300V/800V'luk ana akım voltaj platformlarıyla uyumlu.
• Endüstriyel motorlar alanında: küçük su pompaları, fanlar ve kompresörler için motorların fabrika testi ve enerji verimliliği derecelendirme doğrulaması (GB 18489-2023 "Küçük ve Orta Boy Üç Fazlı Asenkron Motorlar için Enerji Verimliliği Sınırları ve Enerji Verimliliği Sınıfları" ile uyumlu).
• Özel motortesti: elektrikli motosikletler, düşük hızlı elektrikli araçlar ve küçük inşaat makineleri için motorlar, düşük güçlü, yüksek hızlı senaryoların ihtiyaçlarını karşılar.
• Araştırma ve eğitim kurumları: üniversite motor laboratuvarları ve küçük araştırma enstitüleri için motor performansı araştırma ve geliştirme ve öğretim deney platformu, özelleştirilmiş test çözümlerini destekler.

5. SSCD75-1000/4000 75kWMotor PerformansıElektrikli DinamometreTezgah Sistemi Referans Standardıs

• Ulusal Standartlar:

• GB/T 18488-2024 "Elektrikli Araçlar için Tahrik Motor Sistemleri",
• GB 755-2019 "Dönen Elektrik Makinelerinin Derecelendirmeleri ve Performansı",
• GB 18489-2023 "Küçük ve Orta Boy Üç Fazlı Asenkron Motorlar için Enerji Verimliliği Sınırları ve Enerji Verimliliği Sınıfları",
• JB/T 10634-2023 "Elektrikli Dinamometreler".

• Uluslararası standartlar:

• ISO 15084-1:2017 "Karayolu taşıtları için elektrikli tahrik sistemleri"
• IEC 60034-1:2017 "Dönen elektrik makinelerinin derecelendirmeleri ve performansı".

• Sektörle ilgili bilgiler: HBM T40B tork sensörü, ISO 16613:2013 kalibrasyon standardına uygundur ve ABB frekans dönüşüm sistemi, IEC 61800-5-1 güvenlik standardına uygundur.

6. Motor PerformansıElektrikli DinamometreTezgah Sistemi Model Listesi

: Standart modeller 90 günde, özelleştirilmiş modeller 90-180 günde (uluslararası lojistik ve gümrükleme yardımı dahil) gönderilir;Satış sonrası hizmet

• : Temel bileşenler için 1 yıl garanti (dinamometre, tork flanşı), ömür boyu iki dilli (Çince ve İngilizce) teknik destek (yanıt süresi ≤ 4 saat); yedek parçalar 24 saat içinde yurt içinde ve 7 gün içinde uluslararası olarak gönderilir; 1 günlük ücretsiz operasyon eğitimi sağlanır ve uzaktan hata ayıklama desteklenir (bilgisayar terminali + video rehberliği).8. SSS
• S: İşbirliğimiz için minimum sipariş miktarı nedir?C: Stok ürünler için 1 adetlik küçük deneme siparişini destekliyoruz.
