SSCD200-1000/3300 200kWMotor PerformansıElektrikli DinamometreDeneme Sistemi

1. SSCD200-1000/3300 200kWYeni Enerji MotoruElektrikli DinamometreBench Sistemi Bileşen Açıklaması

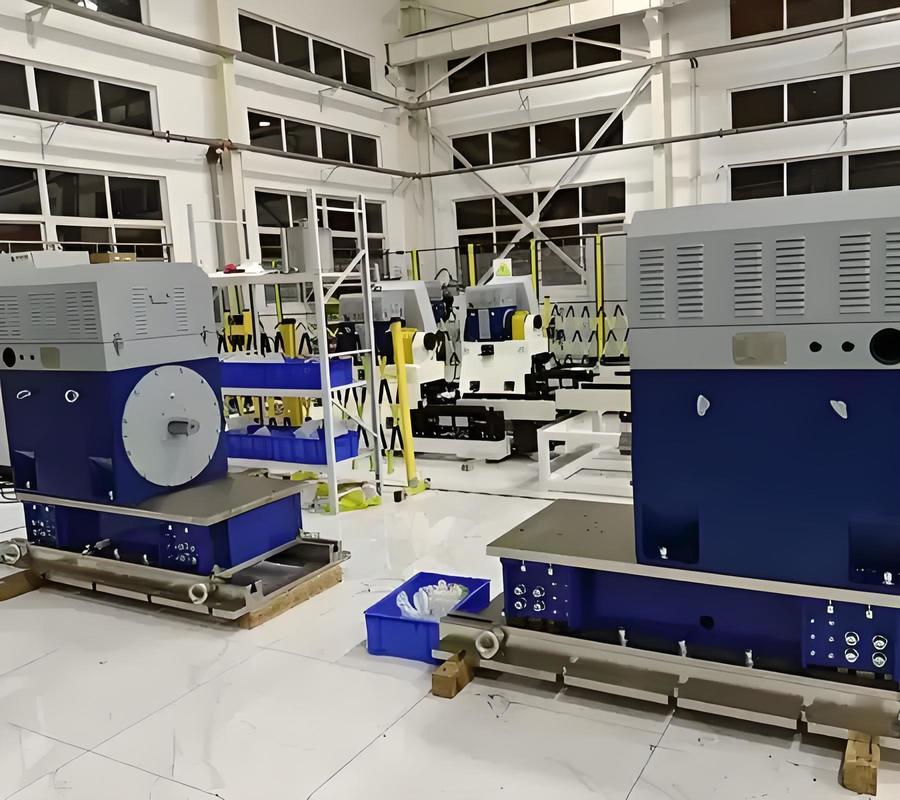

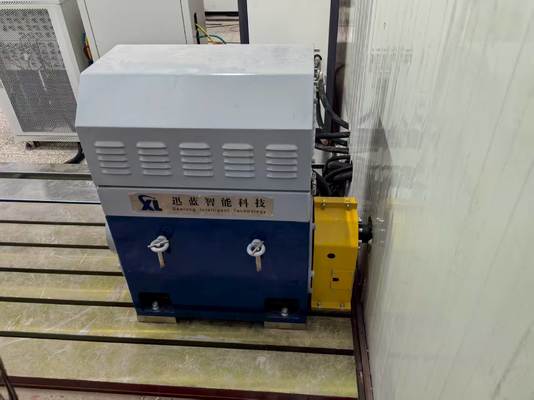

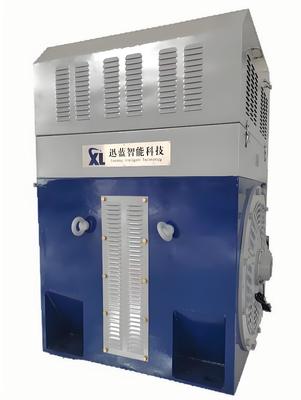

SSCD200-1000/3300 200kW Motor Performans Dinamometre Test Bench Sistemi, orta ve büyük güç motorlarını test etmek için özel olarak tasarlanmış yüksek performanslı kapsamlı bir test platformudur.Bu sistem, dinamometre gibi çekirdek modülleri entegre eder., yüksek hassasiyetli bir tork sensörü, akıllı bir ölçüm ve kontrol sistemi ve geniş menzilli bir pil simülatörü,Ticari araçların tahrik motorlarının performans doğrulama gereksinimlerini kapsayacak şekilde, endüstriyel orta ve büyük motorlar ve özel motorlar.

2. SSCD200-1000/3300 200kW Elektrikli DinamometreTeknik parametreler

3. SSCD200-1000/3300 200kWMotor PerformansıElektrikli DinamometreBench Sistemi Temel Avantajları

• Orta ve yüksek güç için hassas uyarlama

200kW değerli güç ve 0-1910Nm tork aralığı ve 3300 rpm maksimum hızla, orta ve büyük güç motorlarının tam koşul test ihtiyaçlarını kapsar.1000-3000 rpm sabit güç aralığı, ticari araç tahrik motorlarının ve endüstriyel orta ve büyük motorların çalışma özelliklerine tam olarak eşleşir., test kör noktalarından kaçınmak.

• Çok boyutlu ölçüm doğruluğu güvencesi

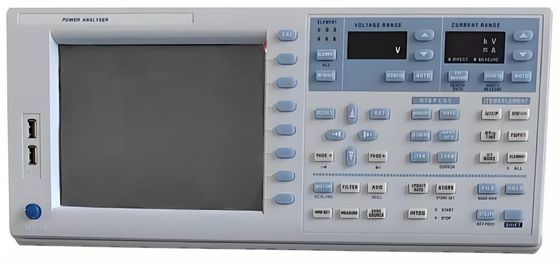

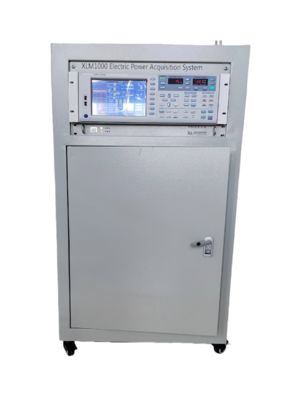

HBM 0.2% FS yüksek hassasiyetli tork flensle donatılmış, bir Seelong WT5006 güç analizatörü (0.03% temel hassasiyet) ve Advantech çok kanallı veri alma sistemi ile birleştirilmiş,Döner gibi kilit parametrelerin eşzamanlı ve doğru elde edilmesini sağlar., güç, sıcaklık ve titreşim, %0,5'lik bir veri hatası ile, ulusal standart GB/T 18488-2024'te test doğruluğu için katı gereksinimleri karşılar.

• Geniş sahne uyumluluğu

Pil simülatörü, 48V düşük voltajdan 800V yüksek voltajına kadar orta ve yüksek güç motorlarının güç kaynağı gereksinimlerine uyarlanarak 24-1200V geniş bir çıkış voltajını destekler.ABB frekans dönüştürücü sistemi, 380V±10% geniş giriş voltajı ile uyumludur, voltaj dalgalanması senaryolarında bile istikrarlı bir işleyişi sürdürür ve farklı bölgesel elektrik şebekesi ortamlarına adapte olabilir.

• Esnek yapılandırma ve istikrarlı çalışma

Sistem, ölçüm ve kontrol, veri alma ve güç analizi gibi temel modülleri içerir.Motor kolunun, farklı özelliklere sahip motorlara uyum sağlamak için 200-500 mm ayar aralığı vardır.HT300 dökme demir plaka ve yay şok emici kombinasyonu, test sırasında titreşim müdahalelerini etkili bir şekilde azaltır ve ekipmanın uzun süreli istikrarlı çalışmasını sağlar.

4. SSCD200-1000/3300 200kW MOtorPEr performansElektrikli Dinamometre TBuBEnchSYstem UygulamaADolayısıyla

1)Yeni Enerji Araçları Sektörü

Yeni enerjili ticari araçlar ( hafif kamyonlar, orta kamyonlar) ve hibrit yolcu araçları için güç, tork, verimlilik ve dayanıklılık testleri için uygundur.800V yüksek voltajlı platform motorları ile eşleştirilebilir ve aşırı hız için test gereksinimlerini karşılar, GB/T 18488-2024'te aşırı yük ve yüksek ve düşük sıcaklık çevresel uyarlanabilirlik.

2)Sanayi motor alanı

Fabrika testleri ve tip testleri, 200kW ve altındaki endüstriyel orta ve büyük motorlarda (orta ve büyük su pompaları, fanlar ve kompresörler için motorlar gibi) yapılır.Bu, motor enerji verimliliği derecesi gibi anahtar performans göstergelerini doğrulayabilir (GB 18489-2023'e uygun), sıcaklık artışı özellikleri ve yük özellikleri.

3)Özel motor alanı

Küçük ve orta büyüklükteki inşaat makineleri ( yükleyiciler, kazıcılar), deniz yardımcı makineleri ve demiryolu transit yardımcı motorları gibi özel motorların özel testleri için uygundur.Yüksek tork (≤1910Nm) ve orta-yüksek hız (≤3300rpm) senaryolarında performans doğrulama gereksinimlerini karşılamak.

4)Araştırma ve test kurumları

Üniversiteler, araştırma enstitüleri ve üçüncü taraf test kuruluşları için orta ve yüksek güçlü motorlar için bir test platformu sağlıyoruz.motor performansını optimize etmeye ve standart uyumluluğunu doğrulamaya yardımcı olmak için özelleştirilmiş test çözümlerini (motor yaşlanma testleri ve hata simülasyon testleri gibi) desteklemek.

5. SSCD200-1000/3300 200kWMotor PerformansıElektrikli DinamometreBench Sistemi Referans Standartıs

Ulusal Standartlar

• GB/T 18488-2024 Elektrikli araçlar için tahrik motor sistemleri
• GB 755-2019 Döner Elektrikli Makinelerin Derecelendirmeleri ve Performansı
• GB 18489-2023 Küçük ve orta ölçekli üç fazlı asinkron motorlar için enerji verimliliği sınırları ve enerji verimliliği dereceleri
• JB/T 10634-2023 Elektrikli Dinamometre

Uluslararası Standartlar

• ISO 15084-1:2017 Yol araçları - Elektrikli tahrik sistemleri - Bölüm 1: Güç arayüzleri
• IEC 60034-1:2017 Döner elektrikli makineler ️ Bölüm 1: Sıralamalar ve performans

Endüstriyle ilgili standartlar

• HBM T40B tork sensörü: ISO 16613:2013 "Dinamik kuvvet ölçümü - tork sensörleri için kalibrasyon yöntemi" ile uyumludur.
• ABB frekans dönüştürme sistemleri: IEC 61800-5-1:2017 "Değişken Hızlı Elektrikli Sürüş Sistemleri ¢ Bölüm 5-1: Güvenlik Gereksinimleri ¢ Elektrik, Termal ve Enerji" ile uyumludur
• Güç analizatörü: IEC 62386-101:2017 "Elektronik ekipmanlar için güç kaynakları - Bölüm 101: Performans gereksinimleri" ile uyumludur.

6. Motor PerformansıElektrikli DinamometreBench Sistemi Model Listesi

7Teslimat ve Satış sonrası hizmet

1)Teslimat

• Sipariş verildiği andan itibaren 90 gün (fabrik testleri dahil);
• Özel modeller: teslimat süresi 90-180 gün (çözüm onayını, üretimi,Debug ve uluslararası lojistik ve gümrük odaklama yardımı) özel gereksinimlere bağlı olarak.

2)Satış sonrası hizmet

• Garanti süresi: Temel bileşenler (dinamometre, tork flens) 1 yıl garantilidir.
• Teknik Destek: Ömür boyu iki dilli (İngilizce ve Çince) teknik destek sağlanır ve yanıt süresi ≤4 saat (iş saatleri sırasında).
• Yedek parça temini: Yerel yedek parçalar 24 saat içinde gönderilecektir ve uluslararası yedek parçalar 7 gün içinde teslim edilecektir (gümrük belgesi süresi hariç).
• Eğitim hizmetleri: 1,5 günlük ücretsiz operasyon eğitimleri (makine kullanımını, yazılım kullanımını ve günlük bakımı da içeren)

• Uzaktan hata ayıklama: Bilgisayar üzerinden uzaktan hata ayıklamayı destekler ve modüler çözüm yapılandırma rehberliği ve sorun giderimi sağlar.
