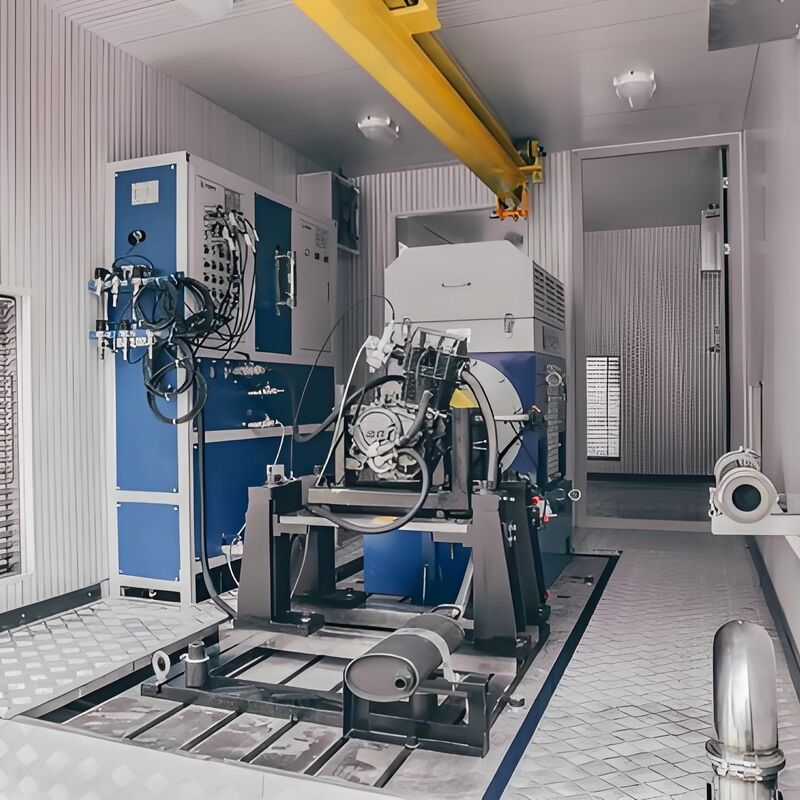

SSCD500-1500/3800 500KW Yeni Enerji Aracı Motoru Dinamometre Test Bench Sistemi

3. SSCD500-1500/3800 500KW Yeni Enerji Aracı Motor Elektrik Dinamometre Test Tezgahı Sistemi Temel Avantajları

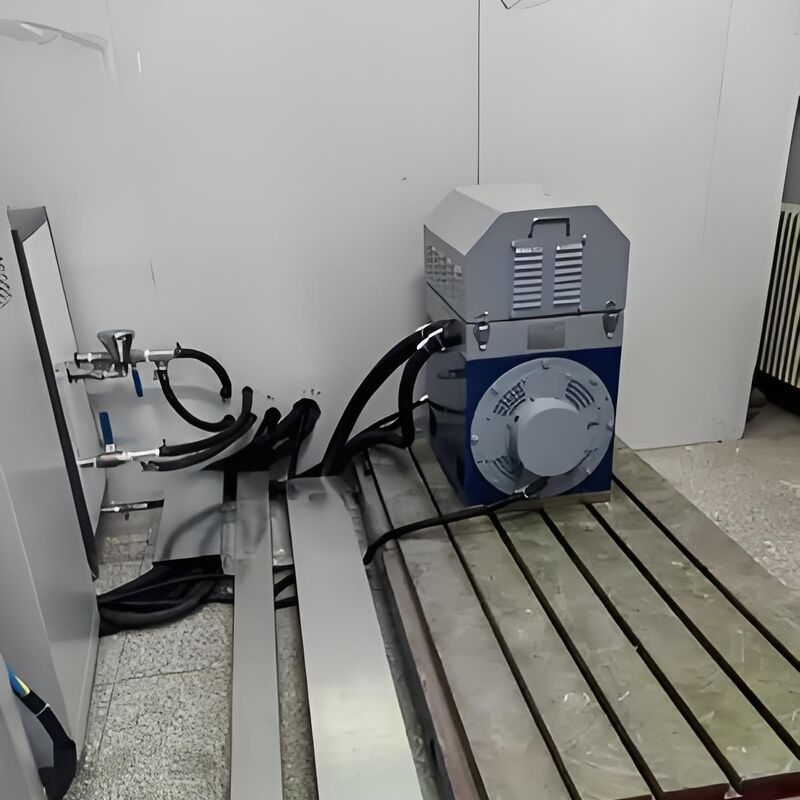

1) Yüksek güç uyarlanabilirliği: Temel elektrik dinamometresi 500KW nominal güce, 0-4000Nm tork aralığına, 3800rpm maksimum hıza ve 1500-3800rpm sabit güç aralığına sahiptir. Ağır ticari araçlar, büyük inşaat makineleri vb. yüksek güçlü motorların tam yük ve aşırı çalışma koşulu test gereksinimlerini karşılayabilir ve farklı hız özelliklerine sahip motor ürünleriyle uyumludur.

2) Sektör lideri ölçüm doğruluğu: HBM yüksek hassasiyetli tork sensörü (%0,15 FS doğruluk) ve Seelong WT5006 güç analizörü (temel doğruluk %0,03) ile birlikte, 10kHz yüksek hızlı veri toplama modülü ile tork, güç, sıcaklık ve titreşim gibi temel parametrelerin doğru bir şekilde yakalanmasını sağlar ve veri hata oranı %0,3'ten azdır.

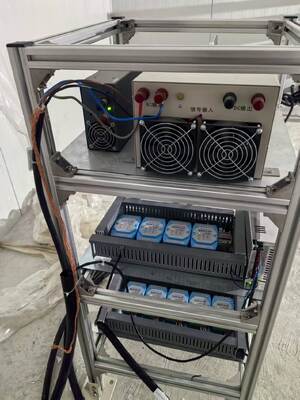

3) Mükemmel sistem ölçeklenebilirliği: Pil simülatörü, 36-1500V'luk ultra geniş bir voltaj çıkışını ve 8 tür pil modelini (yeni katı hal pilleri dahil) destekler, 1500A'lık bir tepe akımına sahiptir ve çeşitli yüksek güçlü motor güç kaynağı sistemleriyle uyumludur; Siemens akıllı değişken frekanslı invertör sistemi, 380V-480V'luk geniş bir voltaj girişiyle uyumludur ve vektör kontrol teknolojisine dayalı olarak dinamik tepki ve hızlı ayarlama sağlar, mükemmel operasyonel kararlılığa ve parazit önleme yeteneklerine sahiptir.

4) Profesyonel ve güvenilir yapısal tasarım: Tüm temel bileşenler yüksek güçlü koşullar altında doğrulanmıştır. İsteğe bağlı yüksek yük taşıma kapasiteli montaj braketleri (250-600mm ayarlanabilir), HT350 yüksek mukavemetli dökme demir platformlar ve kompozit şok emiciler, yüksek güçlü testler sırasında titreşim parazitini etkili bir şekilde bastırmak ve ekipmanın uzun süreli kararlı çalışmasını sağlamak için donatılabilir. Modüler tasarım, işlevsel genişlemeyi ve özelleştirilmiş değişiklikleri destekler.

4. SSCD500-1500/3800 500KW Yeni Enerji Aracı Motor Elektrik Dinamometre Test Tezgahı Sistemi Uygulama Alanları

1) Ağır hizmet tipi yeni enerji araç sektörü: Yeni enerji ağır kamyonları, büyük otobüsler, madencilik araçları vb. için tahrik motorlarının güç, tork, verimlilik, dayanıklılık ve yüksek ve düşük sıcaklık ortamına uyarlanabilirlik testlerine uyum sağlar ve çeşitli güç pili eşleştirme gereksinimlerini karşılar.

2) Büyük endüstriyel ekipman sektörü: 500KW ve altındaki endüstriyel tahrik motorları, jeneratör setleri ve kompresör eşleştirme motorları için fabrika testleri, tip testleri ve güvenilirlik doğrulaması yapabiliriz ve metalurji, enerji ve kimya gibi endüstrilerdeki uygulama senaryolarını kapsar.

3) Özel ekipman alanı: İnşaat makineleri (ekskavatörler, vinçler), gemi itme sistemleri ve demiryolu taşıma çekiş motorları gibi özel motorların özel testlerini karşılayın ve yüksek tork, geniş hız ve güçlü darbe gibi karmaşık çalışma koşullarına uyum sağlayın.

4) Üst düzey Ar-Ge ve test: Ulusal araştırma enstitüleri, üst düzey otomobil Ar-Ge merkezleri ve üçüncü taraf yetkili test kuruluşları için yüksek güçlü motor performansı Ar-Ge, standart uyumluluk testi ve özelleştirilmiş test çözümleri sağlayarak, en son motor teknolojisi inovasyonunun doğrulanmasını desteklemektedir.

5. SSCD500-1500/3800 500KW Yeni Enerji Aracı Motor Elektrik Dinamometre Test Tezgahı Sistemi Referans Standartları

Ulusal Standartlar

• GB/T 18488.1-2015 "Elektrikli araçlar için tahrik motor sistemi - Bölüm 1: Şartname",
• GB/T 18488.2-2015 "Elektrikli araçlar için tahrik motor sistemi - Bölüm 2: Test Yöntemleri",
• GB/T 755-2019 "Dönen Elektrik Makineleri - Derecelendirme ve Performans",
• GB/T 29307-2022 "Elektrikli araçlar için tahrik motor sisteminin güvenilirlik test yöntemleri".

Uluslararası Standartlar

• ISO 15084-1:2017 Karayolu taşıtları - Elektrikli tahrik sistemleri - Bölüm 1: Güç arayüzleri,
• IEC 60034-1:2017 Dönen elektrik makineleri - Bölüm 1: Derecelendirmeler ve performans,
• ISO 6469-5:2022 Elektrikli araçlar - Güvenlik gereksinimleri - Bölüm 5: Güç sistemleri.

Bileşene özgü Standartlar

• HBM T40FM tork sensörü, ISO 16613:2013 kalibrasyon standardına uygundur,
• Siemens değişken frekanslı invertör sistemi, IEC 61800-5-1 güvenlik standardına ve IEC 61800-2 ayarlanabilir hızlı elektrikli tahrik sistemi standardına uygundur,
• Güç analizörü, IEC 62053-22 doğruluk standardına uygundur.

6. Yeni Enerji Aracı Motor Elektrik Dinamometre Test Tezgahı Sistemi Model Listesi

7. Teslimat ve Satış Sonrası Destek

Teslimat

Standart modeller 90 gün içinde, özelleştirilmiş modeller ise 120-150 gün içinde (uluslararası lojistik ve gümrükleme yardımı dahil) gönderilir. Teslimat, eksiksiz bir ekipman seti, kurulum talimatları, kullanım kılavuzu, kalibrasyon sertifikası, yedek parça listesi ve diğer eksiksiz belgeleri içerir. Yerinde kurulum ve devreye alma desteklenir.

Satış sonrası servis

1) Garanti hizmeti: Temel bileşenler (dinamometre, tork flanşı, değişken frekanslı invertör sistemi) 1 yıl garantilidir ve garanti süresi boyunca arızalı parçalar ücretsiz olarak onarılacak veya değiştirilecektir.
2) Teknik destek: Ömür boyu iki dilli (Çince ve İngilizce) teknik destek sağlanır, yanıt süresi 4 saat veya daha azdır; uzaktan hata ayıklama (bilgisayar tabanlı), modüler çözüm yapılandırma rehberliği ve teknik sorulara çevrimiçi yanıtlar desteklenir.
3) Eğitim hizmetleri: Kullanıcıların sistemi kullanma konusunda yetkin olmasını sağlamak için ekipman kurulumu, parametre ayarları, çalışma koşulu testi, veri analizi ve günlük bakımı kapsayan 2 günlük ücretsiz yerinde eğitim sağlıyoruz.
