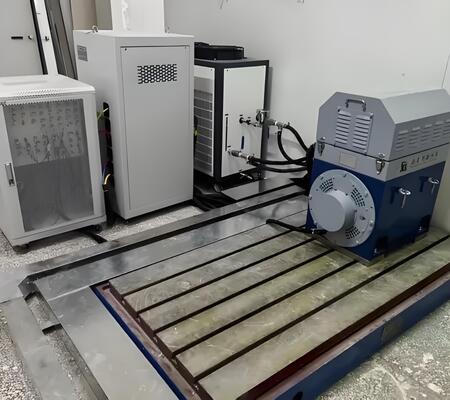

SSCD450-1500/3800 450KW Yeni Enerji Aracı Motor Dinamometre Test Tezgahı Sistemi

3. SSCD450-1500/3800 450KW Yeni Enerji Aracı Motor Dinamometre Test Tezgahı Sistemi Temel Teknik Avantajları

1) Yüksek güç ve hassas eşleşme: 450kW nominal güç, 2865Nm tepe tork ve 3800rpm maksimum hız, yeni enerji ticari araçları ve ağır hizmet tipi yolcu araçları için tahrik motorlarının tam koşul test gereksinimlerini mükemmel bir şekilde kapsar. Sabit güç aralığı, motorun gerçek çalışma özelliklerine uyum sağlayarak, tüm yüksek hızlı çalışma aralığında çalışır.

2) Ultra yüksek ölçüm doğruluğu: HBM T40FM yüksek hassasiyetli tork sensörü (0.15% FS) ve Seelong WT6000 güç analizörü (0.02% temel doğruluk) kullanır ve tork, güç, sıcaklık ve titreşim gibi temel parametrelerin doğru bir şekilde yakalanmasını sağlamak için 1000Hz yüksek hızlı bir veri toplama sistemi ile donatılmıştır; veri hataları endüstri standartlarının çok altındadır.

3) Tam senaryo uyumluluğu: Batarya simülatörü, 8 ana akım ve yeni batarya modelini, 30-1500V geniş voltaj çıkışını, 1200A tepe akımını destekler ve farklı voltaj seviyelerindeki motorlarla uyumludur; ABB frekans dönüştürme sistemi, 380V±15% geniş voltaj girişi ile uyumludur, dünya çapındaki farklı güç şebekesi ortamlarına uyum sağlar ve daha güçlü bir stabiliteye sahiptir.

4) Esnek özelleştirme ve yüksek stabilite: Sistem, ölçüm ve kontrol, analiz ve veri depolama gibi temel işlevleri entegre eder. Özelleştirilmiş braketler, kaplinler ve diğer bileşenler seçilebilir. Braket, çeşitli motor modellerine uyum sağlamak için 250-600mm'lik bir ayar aralığına sahiptir. HT350 dökme demir plaka ve kompozit sönümleyici şok emicinin kombinasyonu, yüksek hızlı çalışma sırasında titreşimleri etkili bir şekilde bastırarak test verilerinin stabilitesini sağlar.

5) Akıllı ve verimli çalışma: XLP-2000 ölçüm ve kontrol yazılımı, özel test süreci düzenlemeyi, gerçek zamanlı veri görselleştirmeyi ve otomatik rapor oluşturmayı destekler. Uzaktan hata ayıklama fonksiyonu ile birleştirildiğinde, test verimliliğini büyük ölçüde artırır; Çince ve İngilizce iki dilli çalışma arayüzü, uluslararası kullanıcıların ihtiyaçlarına uyarlanmıştır.

4. SSCD450-1500/3800 450KW Yeni Enerji Aracı Motor Dinamometre Test Tezgahı Sistemi Uygulaması Alanlar

1) Yeni enerji araçları alanı: Yeni enerji ticari araçları (otobüsler, lojistik araçları, ağır kamyonlar) ve üst düzey yolcu araçları için tahrik motorlarının performans testlerine odaklanıyoruz; güç doğrulaması, tork özellikleri, verimlilik analizi, dayanıklılık testi, dinamik tepki testi vb. kapsayarak, üçlü lityum, lityum demir fosfat ve katı hal bataryalarının destekleyici ihtiyaçlarını karşılamaktadır.

2) Motor imalat sanayi: Motor üreticilerine 450kW ve altındaki yeni enerji tahrik motorları için fabrika testi, tip testi ve güvenilirlik doğrulaması sağlayarak, ürün kalitesini kontrol etmeye ve performansı optimize etmeye yardımcı olur.

3) Araştırma ve test kurumları: Üniversiteler, araştırma enstitüleri ve üçüncü taraf test laboratuvarları için yüksek güçlü motor araştırma ve test platformları sağlayın, özelleştirilmiş test çözümlerini destekleyin ve yeni teknoloji araştırma ve geliştirme, standart uyumluluk sertifikasyonu vb. ihtiyaçlarını karşılayın.

4) Özel araçlar alanı: Yeni enerji inşaat makineleri, yeni enerji gemileri ve demiryolu geçişi için yardımcı tahrik motorlarının özel testlerine uyarlanabilir, yüksek yüklere ve uzun süreli sürekli çalışmaya dayanabilir ve özel senaryoların sıkı test gereksinimlerini karşılayabilir.

5. SSCD450-1500/3800 450KW Yeni Enerji Aracı Motor Dinamometre Test Tezgahı Sistemi Referans Standartları

Ulusal Standartlar

• GB/T 18488.1-2015 "Elektrikli araçlar için tahrik motor sistemi - Bölüm 1: Şartname",
• GB/T 18488.2-2015 "Elektrikli araçlar için tahrik motor sistemi - Bölüm 2: Test Yöntemleri",
• GB/T 755-2019 "Dönen Elektrik Makineleri - Derecelendirme ve Performans",
• GB/T 29307-2022 "Elektrikli araçlar için tahrik motor sisteminin güvenilirlik test yöntemleri".

Uluslararası Standartlar

• ISO 15084-1:2017 Karayolu taşıtları - Elektrikli tahrik sistemleri - Bölüm 1: Güç arayüzleri,
• IEC 60034-1:2017 Dönen elektrik makineleri - Bölüm 1: Derecelendirmeler ve performans,
• ISO 6469-5:2022 Elektrikli araçlar - Güvenlik gereksinimleri - Bölüm 5: Güç sistemleri.

Bileşene özgü Standartlar

• HBM T40FM tork sensörü, ISO 16613:2013 kalibrasyon standardına uygundur,
• Siemens değişken frekanslı invertör sistemi, IEC 61800-5-1 güvenlik standardına ve IEC 61800-2 ayarlanabilir hız elektrikli tahrik sistemi standardına uygundur,
• Güç analizörü, IEC 62053-22 doğruluk standardına uygundur.

6. Yeni Enerji Aracı Motor Elektrikli Dinamometre Test Tezgahı Sistemi Model Listesi

7. Teslimat ve Satış Sonrası Destek

Teslimat

Standart modeller 90 gün içinde, özelleştirilmiş modeller ise 120-150 gün içinde sevk edilir (uluslararası lojistik ve gümrükleme yardımı dahil). Teslimat, eksiksiz bir ekipman seti, kurulum talimatları, kullanım kılavuzu, kalibrasyon sertifikası, yedek parça listesi ve diğer eksiksiz belgeleri içerir. Yerinde kurulum ve devreye alma desteklenir.

Satış sonrası servis

1) Garanti hizmeti: Temel bileşenler (dinamometre, tork flanşı, değişken frekanslı invertör sistemi) 1 yıl garantilidir ve garanti süresi boyunca arızalı parçalar ücretsiz olarak onarılacak veya değiştirilecektir.

2) Teknik destek: Ömür boyu iki dilli (Çince ve İngilizce) teknik destek sağlanır, yanıt süresi 4 saat veya daha azdır; uzaktan hata ayıklama (bilgisayar tabanlı), modüler çözüm yapılandırma rehberliği ve teknik sorulara çevrimiçi cevaplar desteklenir.


3) Eğitim hizmetleri: Kullanıcıların sistemi kullanma konusunda yetkin olmasını sağlamak için ekipman kurulumu, parametre ayarları, çalışma koşulu testi, veri analizi ve günlük bakımı kapsayan 2 günlük ücretsiz yerinde eğitim sağlıyoruz.
