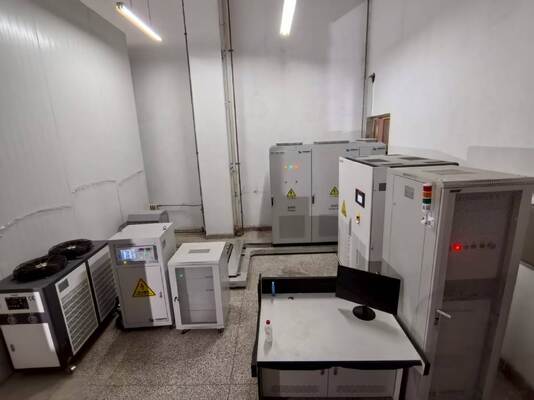

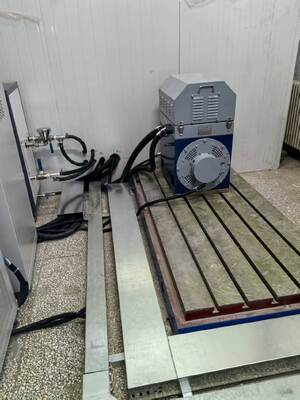

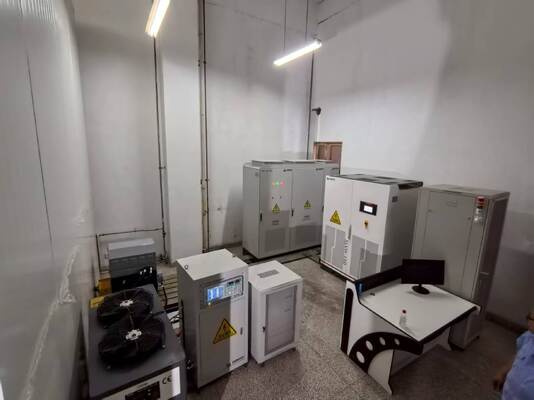

SSCD315-1500/3800 315KW Yeni Enerji Aracı Motor Elektrik Dinamometre Test Tezgahı Sistemi
1. SSCD315-1500/3800 315KW Yeni Enerji Aracı Motor Elektrik Dinamometre Test Tezgahı Sistemi Bileşen Açıklaması
SSCD315-1500/3800 315kW Motor Elektrik Dinamometre Test Tezgahı Sistemi, orta ve ağır hizmet tipi ticari araçlar, mühendislik ekipmanları ve diğer alanlardaki 315kW yüksek güçlü motorlar için geliştirilmiş üst düzey bir kapsamlı test platformudur. Sistem, bir elektrik dinamometresi, yüksek hassasiyetli algılama birimleri, akıllı bir ölçüm ve kontrol merkezi ve geniş alanlı bir enerji simülasyon sistemi entegre eder. Motorların tam koşul performansı doğrulaması, dayanıklılık testi ve arıza simülasyon analizini gerçekleştirebilir ve yeni enerji orta ve ağır hizmet tipi kamyonlar, orta ölçekli mühendislik makineleri ve özel araç itme sistemlerindeki orta menzilli yüksek güçlü motorların test ihtiyaçları için uygundur.
| Bileşen Adı |
Temel Özellikler |
Marka |

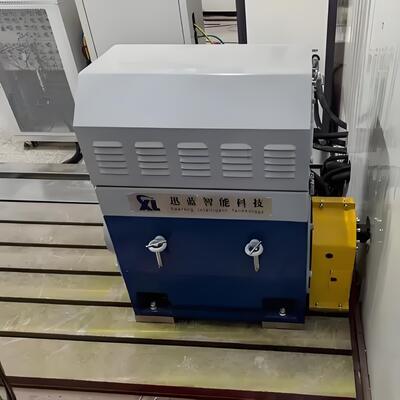

| SSCD315-1500/3800 Elektrik Dinamometresi |
Güç: 315KW; Nominal hız: 1500rpm; Nominal tork: 2001Nm; Maksimum hız: 3800rpm; Sabit güç hızı: 1500-3800rpm; Yüksek verimli su soğutma sistemi. |
Seelong |
| Yüksek hassasiyetli tork sensörü |
Ölçüm aralığı: 0-3000Nm (doğruluk: %0,15 FS), dinamik tepki süresi ≤1ms |
HBM |

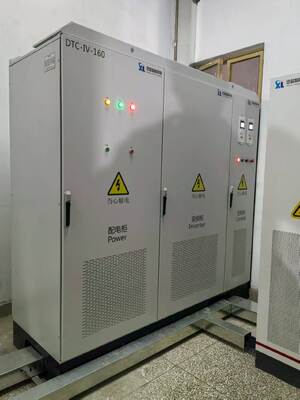

| Akıllı değişken frekanslı invertör sistemi |
Giriş voltajı: üç fazlı AC 380V-480V; frekans: 50-60Hz; aşırı akım koruma değeri: nominal akımın 1,8 katı; vektör kontrol teknolojisi ile donatılmış, hassas tork ayarını destekler ve dalgalanma koruması, kısa devre koruması ve sıcaklık uyarısı üçlü koruma mekanizmasını entegre eder. |
Siemens |
| XLP-1000 ölçüm ve kontrol sistemi |
Endüstriyel PC: IPC710, CPU: i7, Bellek: 32GB, Sabit Disk: 1TB, XLP-1000 Ölçüm ve Kontrol Sistemi Yazılımı |
Seelong |
| Veri toplama sistemi |
Sıcaklık/titreşim/gürültü/basınç toplama birimlerini içerir; sıcaklık aralığı -40~300℃ (doğruluk ±0,3℃); titreşim frekansı 5Hz-20kHz; basınç ölçüm aralığı 0-10MPa (doğruluk ±%0,2 FS). |
Seelong |
| Güç analizörü |
Model: WT3006; Temel Doğruluk: %0,03 (%0,01 okuma + %0,02 aralık); Bant genişliği: DC, 0,1Hz -1MHz; LCD Dokunmatik Ekran > 6 Kanal + MTR |
Seelong |
| Akım trafosu |
Ölçüm aralığı 1000A, doğruluk sınıfı %0,03 FS, yalıtım sınıfı F. |
Seelong |
| Pil simülatörü |
Çıkış voltajı: 36-1200V; Nominal güç: 315kW; Tepe güç: 400kW; Nominal akım: 800A; Tepe akım: 1000A; Geri besleme voltajı: 380-450V; 8 tür pil modelini destekler (katı hal pil simülasyonu dahil). |
Seelong |
| İsteğe bağlı bileşenler |
Yüksek performanslı kaplinler |
İzin verilen hız: 6000 rpm, izin verilen tork: 3000 Nm, elastik tampon yapısı |
| |
Ayarlanabilir motor braketi |
Braket ayar aralığı (motor merkez yüksekliği): 250mm-600mm; yük kapasitesi: ≥400kg |
| |
Yüksek hassasiyetli dökme demir platform |
Malzeme: HT350 (çekme dayanımı ≥350MPa), petek sönümleme yapısı, düzlük hatası ≤0,02mm/m |
| |
Kompozit amortisör |
Ayarlanabilir sönümleme yaylı amortisör, ≥%92 sönümleme verimliliği ile, orta ila yüksek güç testlerindeki titreşim bastırma gereksinimleri için uygundur. |
2. SSCD315-1500/3800 315KW Elektrik Dinamometresi Teknik Parametreler
| Parametreler |
Teknik göstergeler |
| Elektrik dinamometre üreticisi |
Seelong |
| Nominal güç |
315kW |
| Nominal tork |
2001Nm |
| Nominal hız |
1500rpm |
| Maksimum hız |
3800rpm |
| Sabit tork hız aralığı |
0-1500rpm |
| Sabit güç hız aralığı |
1500-3800rpm |
| Tork sensörü modeli |
T40FM |
| Tork sensörü üreticisi |
HBM |
| Tork sensörü aralığı (Nm) |
0-3000Nm |
| Doğruluk seviyesi |
%0,15FS |
3. SSCD315-1500/3800 315KW Yeni Enerji Aracı Motor Dinamometre Test Tezgahı Sistemi Temel Avantajlar
1) Hassas adaptasyon ile yüksek güç: Temel dinamometre, 315KW nominal güce, 0-3000Nm tork aralığına, 3800rpm maksimum hıza ve 1500-3800rpm sabit güç aralığına sahiptir. Orta ve ağır hizmet tipi ticari araçlardaki ve orta ölçekli inşaat makinelerindeki orta menzilli yüksek güçlü motorların tam yük ve aşırı çalışma koşulu test gereksinimlerine tam olarak uyar. Çoklu hız özelliklerine sahip motor ürünleriyle uyumludur, bu da uyarlanabilirliği daha hedef odaklı hale getirir.
2) Sektör lideri ölçüm doğruluğu: HBM yüksek hassasiyetli tork sensörü (%0,15 FS doğruluk) ve Seelong WT3006 güç analizörü (temel doğruluk %0,03) ile birlikte, 10kHz yüksek hızlı veri toplama modülü ile donatılmış olup, tork, güç, sıcaklık ve titreşim gibi temel parametrelerin doğru bir şekilde yakalanmasını sağlar ve %0,3'ten daha az bir veri hatası oranıyla yüksek hassasiyetli test standartlarını karşılar.
3) Sistem esnek ölçeklenebilirlik sunar: pil simülatörü, 36-1200V'luk geniş bir voltaj çıkışını ve 8 tür pil modelini (yeni ortaya çıkan katı hal pilleri dahil) destekler, 1000A'lık bir tepe akımı ile çeşitli orta menzilli yüksek güçlü motor güç kaynağı sistemlerine uyarlanabilir; Siemens akıllı değişken frekanslı invertör sistemi, 380V-480V'luk geniş bir voltaj girişine uyumludur ve vektör kontrol teknolojisine dayalı olarak dinamik tepki ve hızlı ayarlama sağlar, mükemmel operasyonel kararlılık ve parazit önleme yetenekleri sergiler ve işlevsel modülleri test gereksinimlerine göre genişletilebilir.
4) Güvenilir ve dayanıklı yapısal tasarım: Tüm temel bileşenler, orta ve yüksek güç koşulları altında uzun süreli doğrulamadan geçmiştir. İsteğe bağlı yüksek yük taşıma kapasiteli montaj braketleri (250-600mm ayarlanabilir), HT350 yüksek mukavemetli dökme demir platformlar ve kompozit amortisörler, test sırasında titreşim parazitini etkili bir şekilde bastırmak ve ekipmanın uzun süreli kararlı çalışmasını sağlamak için donatılabilir. Modüler tasarım, işlevsel genişlemeyi ve özelleştirilmiş modifikasyonu destekler, bu da bakımı daha kolay hale getirir.
4. SSCD315-1500/3800 315KW Yeni Enerji Aracı Motor Elektrik Dinamometre Test Tezgahı Sistemi Uygulama Alanları
1) Orta ve ağır hizmet tipi yeni enerji araçları alanı: yeni enerji orta ve ağır hizmet tipi kamyonlar, orta ölçekli otobüsler, hafif madencilik araçları vb. için tahrik motorlarının güç, tork, verimlilik, dayanıklılık ve yüksek ve düşük sıcaklık ortamına uyarlanabilirlik testlerine uyarlanabilir ve ana akım güç pili eşleştirme gereksinimleriyle eşleşir.
2) Orta ölçekli endüstriyel ekipman alanı: 315KW ve altındaki endüstriyel tahrik motorları, küçük ve orta ölçekli jeneratör setleri ve kompresör eşleştirme motorları için fabrika testleri, tip testleri ve güvenilirlik doğrulaması yapabiliriz, hafif sanayi, yapı malzemeleri, genel makine ve diğer endüstrilerdeki uygulama senaryolarını kapsar.
3) Orta menzilli özel ekipman sektörü: küçük ve orta ölçekli mühendislik makineleri (yükleyiciler, mini ekskavatörler), özel araç itme sistemleri, hafif raylı taşıma çekiş motorları vb. için özel test ihtiyaçlarını karşılar ve orta ila yüksek tork, geniş hız ve orta darbe ile karmaşık çalışma koşullarına uyarlanır.
4) Ar-Ge ve test sektörü: Yerel araştırma enstitülerine, otomotiv Ar-Ge merkezlerine ve üçüncü taraf test kuruluşlarına, orta menzilli yüksek güçlü motorlar için performans Ar-Ge, standart uyumluluk testi ve özelleştirilmiş test çözümleri sunarak, olgun motor teknolojilerinin optimizasyonunu ve yenilikçi doğrulanmasını destekliyoruz.
5. SSCD315-1500/3800 315KW Yeni Enerji Aracı Motor Elektrik Dinamometre Test Tezgahı Sistemi Referans Standardıs
Ulusal Standartlar
- GB/T 18488.1-2015 "Elektrikli araçlar için tahrik motoru sistemi - Bölüm 1: Şartname",
- GB/T 18488.2-2015 "Elektrikli araçlar için tahrik motoru sistemi - Bölüm 2: Test Yöntemleri",
- GB/T 755-2019 "Dönen Elektrik Makineleri - Derecelendirme ve Performans",
- GB/T 29307-2022 "Elektrikli araçlar için tahrik motoru sisteminin güvenilirlik test yöntemleri".
Uluslararası Standartlar
- ISO 15084-1:2017 Karayolu taşıtları - Elektrikli tahrik sistemleri - Bölüm 1: Güç arayüzleri,
- IEC 60034-1:2017 Dönen elektrik makineleri - Bölüm 1: Derecelendirmeler ve performans,
- ISO 6469-5:2022 Elektrikli araçlar - Güvenlik gereksinimleri - Bölüm 5: Güç sistemleri.
Bileşenlere özgü Standartlar
- HBM T40FM tork sensörü, ISO 16613:2013 kalibrasyon standardına uygundur,
- Siemens değişken frekanslı invertör sistemi, IEC 61800-5-1 güvenlik standardına ve IEC 61800-2 ayarlanabilir hız elektrikli tahrik sistemi standardına uygundur,
- Güç analizörü, IEC 62053-22 doğruluk standardına uygundur.
6. Yeni Enerji Aracı Motor Elektrik Dinamometre Test Tezgahı Sistemi Model Listesi
| Model |
Güç (KW) |
Tork (Nm) |
Nominal Hız (rpm) |
Maksimum Hız (rpm) |
Tork Ölçüm Doğruluğu |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
%0,15FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
%0,15FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
%0,15FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
%0,15FS |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
%0,15FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
%0,15FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
%0,15FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
%0,15FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
%0,15FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
%0,15FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
%0,15FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
%0,15FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
%0,15FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
%0,15FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
%0,15FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
%0,15FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
%0,15FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
%0,15FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
%0,15FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
%0,15FS |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
%0,15FS |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
%0,15FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
%0,15FS |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
%0,15FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
%0,15FS |
7. Teslimat ve Satış Sonrası Destek
Teslimat
Standart modeller 90 gün içinde, özelleştirilmiş modeller ise 120-150 gün içinde (uluslararası lojistik ve gümrükleme yardımı dahil) gönderilir. Teslimat, eksiksiz bir ekipman seti, kurulum talimatları, kullanım kılavuzu, kalibrasyon sertifikası, yedek parça listesi ve diğer eksiksiz belgeleri içerir. Yerinde kurulum ve devreye alma desteklenir.
Satış sonrası servis
1) Garanti hizmeti: Temel bileşenler (dinamometre, tork flanşı, değişken frekanslı invertör sistemi) 1 yıl garantilidir ve garanti süresi boyunca arızalı parçalar ücretsiz olarak onarılacak veya değiştirilecektir.
2) Teknik destek: Ömür boyu iki dilli (Çince ve İngilizce) teknik destek sağlanır, yanıt süresi 4 saat veya daha azdır; uzaktan hata ayıklama (bilgisayar tabanlı), modüler çözüm yapılandırma rehberliği ve teknik sorulara çevrimiçi yanıtlar desteklenir.
3) Eğitim hizmetleri: Kullanıcıların sistemi kullanma konusunda yetkin olmasını sağlamak için ekipman kurulumu, parametre ayarları, çalışma koşulu testi, veri analizi ve günlük bakımı kapsayan 2 günlük ücretsiz yerinde operasyon eğitimi sağlıyoruz.
8. SSS
S: İşbirliğimiz için minimum sipariş miktarı nedir?
C: Stok ürünler için 1 adetlik küçük deneme siparişini destekliyoruz.
S: Ürünler hakkında daha fazla bilgiyi nasıl edinebilirim?
C: Lütfen e-postanızı bırakın, size elektronik örnek kitabınızı göndereceğiz.
S: Ödeme koşulunuz nedir?
C: Normalde %40 T/T depozito, sevkiyat öncesi tam ödeme.
S: Siparişlerimin teslim süresi nedir?
C: Dinamometrelerin üretim döngüsü 6-8 haftadır, sensörlerin üretim döngüsü 2-3 haftadır, diğer ürünler için lütfen bizimle iletişime geçin.
S: Test tezgahının genel çözümünü nasıl elde ederiz?
C: E-postanızı bırakın, teknik personelimiz ayrıntılı plan hakkında sizinle iletişim kuracaktır.
S: Fabrikanızı ziyarete gelebilir miyim?
C: Elbette, her zaman bir ziyaret yapmanız memnuniyetle karşılanır.
