SSCD350-1800-4000 350kW Otomobil Aksları ve Şanzıman Testi Elektrik Dinamometre Bench Sistemi

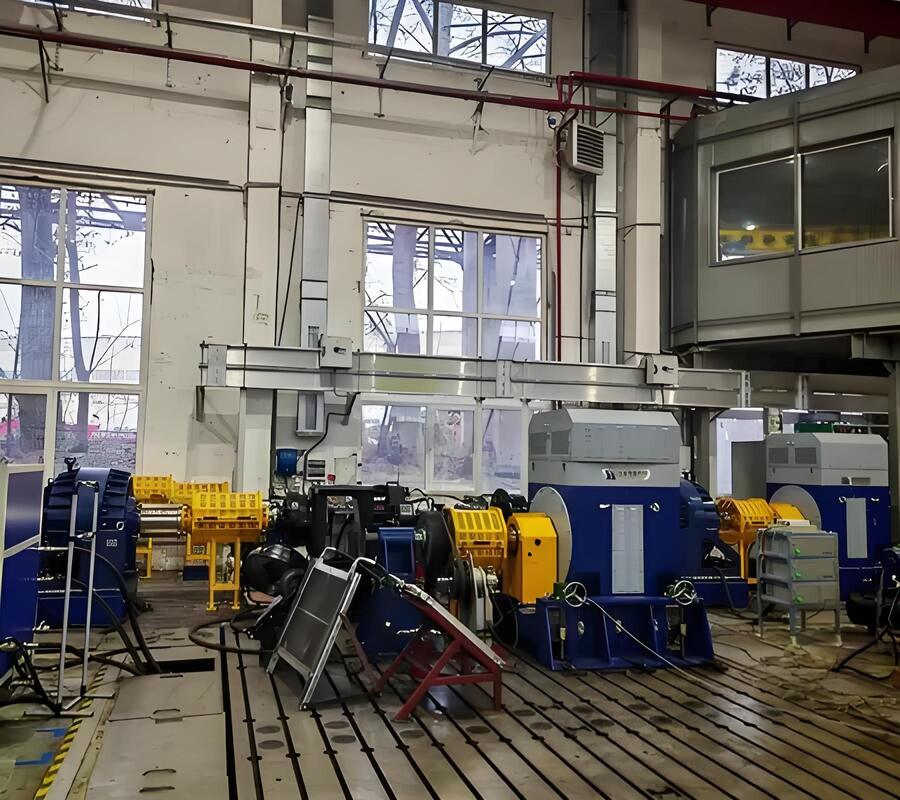

SSCD350-1800-4000 Otomotiv Aks Elektrik Dinamometre Test Tezgahı Sistemi

1. SSCD350-1800-4000 Otomotiv Aks Elektrik Dinamometre Test Tezgahı Sistemi Bileşen Açıklaması

SSCD350-1800-4000 Otomotiv Aks Elektrik Dinamometre Test Tezgahı Sistemi, 350kW sınıfı otomotiv aksları ve ilgili şanzıman sistemlerini test etmek için özel olarak tasarlanmış, yüksek performanslı, kapsamlı bir test platformudur. Bu sistem, tahrik dinamometresi, yük dinamometresi, yüksek hassasiyetli tork flanşı, akıllı ölçüm ve kontrol sistemi ve akü simülatörü gibi temel modülleri entegre eder. Ticari araç aksları ve özel araç şanzıman sistemlerinin performans doğrulaması, dayanıklılık testi ve güvenilirlik değerlendirme ihtiyaçlarını kapsamlı bir şekilde kapsayarak, aks Ar-Ge, üretim testi ve daha fazlası için eksiksiz bir çözüm sunar.

2. SSCD350-1800-4000 Otomotiv Aks Elektrik Dinamometresi Teknik Parametreler

3. SSCD350-1800-4000 Otomotiv Aks Elektrik Dinamometre Test Tezgahı Sistemi Temel Avantajlar

1) Çift dinamometre koordineli çalışır, kapsamlı test senaryoları sağlar: Hem tahrik hem de yük için çift SSCD350-1800-4000 dinamometre ile donatılmıştır, her birim 350kW nominal güce, 1858Nm torka ve 4000rpm maksimum hıza sahiptir. Otomotiv akslarının gerçek çalışmadaki çift sürüş ve yük koşullarını simüle edebilir, ticari araçların ve özel araç akslarının tam koşullu performans test ihtiyaçlarını kapsar ve farklı yol koşulları altında tork ve hız tepkisi doğrulaması için uygundur.

2) Sektör lideri ölçüm doğruluğu: %0.15FS doğruluğa, ±1 rpm hız çözünürlüğüne ve ≤1 ms dinamik tepkiye sahip HBM yüksek hassasiyetli tork flanşları kullanır; ≤%0.03 temel doğruluğa sahip bir Seelong güç analizörü ile eşleştirilmiş, çok boyutlu bir veri toplama sistemi (sıcaklık doğruluğu ±0.5℃, titreşim frekans kapsamı 10Hz-10kHz) ile birleştirilerek, tork, güç, sıcaklık ve titreşim gibi temel parametrelerin hassas bir şekilde toplanmasını ve analiz edilmesini sağlar.


3) Güçlü sistem kararlılığı ve uyumluluğu: Siemens değişken frekanslı invertör sistemleri, aşırı akım, aşırı gerilim ve aşırı ısınmaya karşı üçlü koruma sağlayan vektör kontrol teknolojisini kullanır ve 380V-480V geniş bir voltaj giriş aralığıyla uyumludur; akü simülatörü, 36-1200V geniş bir voltaj çıkış aralığını ve ≥1000A yüksek akımı destekler, 8 tip akü modeliyle uyumludur ve ≥%90 enerji geri besleme verimliliğine sahiptir, farklı araç akslarının güç eşleştirme ihtiyaçlarını karşılarken enerji tasarrufu ve tüketim azaltımı sağlar.


4) Bilimsel yapısal tasarım, güvenli ve güvenilir: Ayarlanabilir montaj braketi, 250-600mm merkez yüksekliğine, ≥1000kg yük taşıma kapasitesine ve montaj yüzeyinde ≤0.02mm/m düzlük hatasına sahiptir; HT350 dökme demir plaka, yüksek hızlı testin kararlılığını sağlamak için petek şok emici bir yapı ile birleştirilmiştir; tamamen kapalı koruyucu kapak, dahili ses emici malzemeye sahiptir ve sisteme bağlıdır (hemen başlar ve durur), hem güvenlik korumasını hem de gürültü azaltma gereksinimlerini dikkate alır.


5) Akıllı ölçüm ve kontrol, verimli çalışma: XLP-1000 ölçüm ve kontrol sistemi, bir I7 endüstriyel bilgisayar (32G bellek + 1T sabit disk) ile donatılmıştır ve özel yazılım, çalışma koşulu ayarını, gerçek zamanlı veri izlemeyi ve otomatik rapor oluşturmayı destekler; yağlama istasyonu, yağ besleme basıncı düzenlemesi, yağ sıcaklık kontrolü ve yağ seviyesi uyarı fonksiyonlarına sahiptir ve soğutucunun çift devre tasarımı, dinamometre ve aksın soğutma ihtiyaçlarına hassas bir şekilde uyarlanmıştır, manuel müdahale maliyetini büyük ölçüde azaltır.


4. SSCD350-1800-4000 Otomotiv Aks Elektrik Dinamometre Test Tezgahı Sistemi Uygulama Alanları


1) Ticari araç aks alanı: ağır kamyonlar, otobüsler ve pikaplar gibi ticari araç aksları için geçerli olan güç, tork, şanzıman verimliliği ve dayanıklılık testi, tahrik aksları, direksiyon aksları ve destek aksları gibi çeşitli aksların performans doğrulaması ve fabrika testini kapsar.


2) Özel araç sektörü: inşaat makineleri (ekskavatörler, yükleyiciler), madencilik araçları ve askeri araçlar gibi özel araçlar için aksların özel testi, yüksek tork ve karmaşık çalışma koşulları altında güvenilirlik ve kararlılık değerlendirme gereksinimlerini karşılamak için.


3) Aks araştırma ve geliştirme alanı: Aks üreticileri ve araştırma enstitüleri için Ar-Ge ve test platformları sağlıyoruz ve aks yapısı optimizasyonu, şanzıman sistemi eşleştirmesi ve enerji tasarrufu teknolojisi Ar-Ge için özelleştirilmiş test çözümlerini destekliyoruz.


4) Üçüncü taraf test kuruluşları: ulusal ve uluslararası standartlara uygun olarak, kalite kontrol ajanslarına ve sertifika kuruluşlarına aks ürünlerinin standartlara uygunluk test hizmetlerini sunarak, güvenlik performansı, çevresel performans ve dayanıklılık dahil olmak üzere testin tüm boyutlarını kapsar.

5. SSCD350-1800-4000 Otomotiv Aks Elektrik Dinamometre Test Tezgahı Sistemi Referans Standartları

QC/T 533－2020 “Ticari Araç Tahrik Aks Grubu”

QC/T 534－2020 “Otomobil Tahrik Aksı İçin Tezgah Test Değerlendirme Endeksleri”

GB/T 23920-2024 “İnşaat Makineleri - Akslar”

JB/T 5929-1991 “İnşaat Makineleri Tahrik Aksı İçin Güvenilirlik Test Yöntemleri”

JB/T 10634-2023 “Elektrik Dinamometre”

6. Otomotiv Aks Elektrik Dinamometre Test Tezgahı SistemiModelListe

7. Teslimat ve Satış Sonrası Destek

TeslimatS

tandart modeller 90 gün içinde, özelleştirilmiş modeller ise 120-150 gün içinde sevk edilir (uluslararası lojistik ve gümrükleme yardımı dahil). Teslimat, eksiksiz bir ekipman seti, kurulum talimatları, kullanım kılavuzu, kalibrasyon sertifikası, yedek parça listesi ve diğer eksiksiz belgeleri içerir. Yerinde kurulum ve devreye alma desteklenir.

Satış sonrası servis

1) Garanti Hizmeti: Temel bileşenler (dinamometre, tork flanşı, frekans konvertörü sistemi) 1 yıl garantilidir ve garanti süresi boyunca arızalı bileşenler ücretsiz olarak onarılacak veya değiştirilecektir.

2) Teknik Destek: Ömür boyu iki dilli (Çince ve İngilizce) teknik destek sağlanır, tepki süresi ≤4 saattir; uzaktan hata ayıklama (bilgisayar tabanlı), modüler çözüm yapılandırma rehberliği ve teknik sorulara çevrimiçi cevaplar desteklenir.

3) Eğitim Hizmetleri: Kullanıcıların sistemi kullanma konusunda yetkin olmasını sağlamak için, ekipman kurulumu, parametre ayarları, çalışma koşulu testi, veri analizi ve günlük bakım dahil olmak üzere 2 gün ücretsiz yerinde eğitim sağlıyoruz.

8. SSS

S: İşbirliğimiz için minimum sipariş miktarı nedir?
A: Stok ürünler için 1 adetlik küçük deneme siparişini destekliyoruz.
S: Ürünler hakkında daha fazla bilgiyi nasıl edinebilirim?
A: Lütfen e-postanızı bırakın, size elektronik örnek kitabınızı göndereceğiz.
S: Ödeme koşulunuz nedir?
A: Normalde %30 T/T depozito, sevkiyat öncesi tam ödeme.
S: Siparişlerim için teslim süresi nedir?
A: Dinamometrelerin üretim döngüsü 6-8 haftadır, sensörlerin üretim döngüsü 2-3 haftadır, diğer ürünler için lütfen bizimle iletişime geçin.
S: Test tezgahının genel çözümünü nasıl elde ederiz?
A: E-postanızı bırakın, teknik personelimiz ayrıntılı plan hakkında sizinle iletişim kuracaktır.
S: Fabrikanızı ziyarete gelebilir miyim?
A: Elbette, her zaman ziyaret etmeniz memnuniyetle karşılanır.
