SSCG90-3000/10000 90kW UAV Motor Test Dinamometre Bench Sistemi

SSCG90-3000/10000 90kWUAV motor testiDinamometreBençSistem

1. SSCG90-3000/10000 90kW UAV Motor Test Dinamometre Bench Sistem Kompozisyon Tarifi

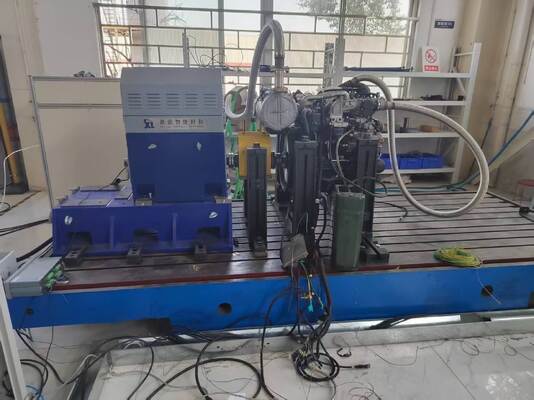

SSCG90-3000/10000 90kW UAV motor test masası, orta ve yüksek güçlü UAV motorlarının araştırılması ve doğrulanması için özel olarak tasarlanmış kapsamlı bir test sistemidir.Bu sistem yüksek hassasiyetli bir elektrikli dinamometreyi entegre ediyor., modüler bir ölçüm ve kontrol sistemi ve çok kanallı bir veri alma ünitesi, tıpkı tık, hız, güç,ve 90kW sınıfındaki turboshaft/turboprop motorların yakıt tüketimi.

2.SSCG90-3000/10000 90kW Elektrik Dinamometre Teknik Parametreler

3.SSCG90-3000/10000 90kW UAV Motor Test Dinamometre Bench Sistemi Temel Avantajları

1) Tüm çalışma koşullarında yüksek hassasiyetli kontrol:Döner flens ve yakıt tüketimi ölçerinin her ikisi de % 0.2 FS yüksek bir hassasiyete ulaşır.geniş bir hız aralığında (0-10000rpm) hız dalgalanması kontrolünü gerçekleştirir (tipik değer <±0.1%) ve sabit tork (0-3000 rpm) ve sabit güç (3000-10000 rpm) modları arasında kesintisiz geçiş, farklı çalışma koşullarında test verilerinin güvenilirliğini ve tutarlılığını sağlar.

2) Dört çeyreği enerji optimizasyonu:Elektrikli / jeneratörün çift modlu çalışmasını destekler, orta ve yüksek güçlü drone motorlarının start-stop, cruise ve sprint gibi tam koşul test ihtiyaçları için enerji geri bildirim verimliliğini optimize eder,ve test enerji tüketimi maliyetlerini azaltır.

3) Esnek modüler genişleme:XLE-1000 ölçüm ve kontrol sistemi çok kanallı veri alımına uygun.Bağlantılar ve amortisörler gibi isteğe bağlı bileşenler, 90kW sınıfındaki motorların farklı modellerinin test gereksinimlerine göre esnek bir şekilde eşleştirilebilir., çeşitli test senaryolarına adapte olmak ve sistemin yeniden kullanılabilirliğini artırmak.

4) Yüksek hızlı güvenlik koruması:Frekans dönüştürme sistemi, aşırı yüklenme, aşırı gerilim ve aşırı ısınma için birden fazla koruma mekanizmasını entegre eder.Yüksek hızlı operasyon senaryoları için ekipman istikrarı tasarımını güçlendirir.,000 rpm, yüksek hızlı testlerde ekipman arızası riskini etkili bir şekilde azaltır ve test sürecinin güvenli ve kontrol edilebilir olmasını sağlar.

5) Düşük müdahale ve istikrarlı tasarım:Şok emici, 8-15Hz titreşim frekansına hassas bir şekilde uyarlanmıştır. HT300 dökme demir plakanın yüksek sertliği ve düşük titreşim özellikleriyle birleştirildiğinde,Yüksek hızlı çalışma sırasında harici müdahaleyi büyük ölçüde azaltır ve geniş bir hız aralığında test doğruluğunun etkilenmemesini sağlar.

4.SSCG90-3000/10000 90kW UAV Motor Test Dinamometre Bench Sistemi Uygulama Alanları

1) İnsansız Uçak (UAV) Motoru Geliştirme:Bu, 90kW sınıfı turboshaft / turboprop motorlarının başlangıç, ivme, yolculuk ve frenlemeyi kapsayan tam süreç testlerini içerir.Farklı hız aralıklarındaki performans parametrelerini doğru bir şekilde doğrular (döner tork 0-3000rpm, sabit güç 3000-10000 rpm), optimize edilmiş motor tasarımını destekler.

2) Hafif havacılık güç doğrulama:Hafif helikopterler, kısa mesafeli taşıma dronları vb. için güç sistemlerinin dayanıklılık testleri, yüksek hızlarda sürekli çalışmakta olan motorların güvenilirliğini değerlendirebilir (10,000 rpm) ve yüksek sıcaklıklı alaşımlar gibi malzemelerin uyumluluk özellikleri.

3) SAlışveriş merkezi ve orta büyüklükteki yeni enerji güç sistemleritÇıkartma:Küçük ve orta büyüklükteki hibrit drone'ların enerji geri bildirim verimliliğinin değerlendirilmesini destekler, 90kW güç seviyesi ile güç sistemleri için enerji kullanım şemalarını optimize eder,ve dayanıklılığı arttırır.

4) Endüstriyel yüksek hızlı motor kalibrasyonu:Geniş bir hız aralığı (0-10000 rpm) gerektiren orta güçlü motorların, endüstriyel sürücülerin, havacılık motorlarının vb. yüksek hassasiyetli kontrol ihtiyaçlarını karşılayan tork hızı karakteristik kalibrasyonu için kullanılır.

5.SSCG90-3000/10000 90kW UAV Motor Test Dinamometre Bench Sistem Referans Standartları

• Elektriksel güvenlik standartları: IEC 60034-30-1 enerji verimliliği gereksinimlerini karşılar ve ekipmanın 380V±10%'lık istikrarlı çalışmasını sağlar.
• Veri toplama standartları: Sensörlerin (PT100 sıcaklık sensörleri gibi) doğruluğunu ve veri toplamanın tutarlılığını sağlamak için ISO 10012 ölçüm yönetim sistemine uyun.
• Çevre uyumluluk standartları: Ekipmanın -10 °C ile 40 °C arasında bir ortamda normal çalışabilmesini sağlamak için GB/T 2423 serisinin çevre test gereksinimlerini karşılar.

6. UAV Motoru Elektrik Dinamometre Test Bench Modeli Listesi

Özel hizmetleri destekler: Hız aralığı, tork aralığı, test yazılım fonksiyonları ve özel çevre uyarlama çözümleri gereksinimlere göre özelleştirilebilir.

7. Teslimat ve Satış sonrası destek

Teslimat hizmetleri

1) Standart modeller: Gemi 90 gün içinde (gelirken hızlı bir şekilde kurulmasını sağlamak için teslimattan önceki ön testler dahil).

2) Özel modeller: 90-120 gün içinde teslimat, Avrupa, Amerika, Güneydoğu Asya dahil olmak üzere dünyanın büyük bölgelerine uluslararası lojistik ve dağıtım,ve Orta Doğu (deniz / kara taşıma seçenekleri mevcut), güvenli ambalaj ve nem ve pas geçirmez işleme dahil).

3) Destek hizmetleri: Tam CE ve ISO sertifikasyon belgelerini ve kaynak sertifikalarını sağlıyoruz,ve özel bir lojistik uzmanı, gümrük işlemine yardımcı olmak ve büyük ekipmanların sitelere güvenli ve zamanında teslim edilmesini sağlamak için tüm süreç boyunca takip edecek..

Satış sonrası destek

1) Garanti cÖnemsiz: Temel bileşenler (dinamometre, tork flens) için 1 yıllık garanti, ömür boyu bakım; garanti süresi boyunca ücretsiz sorun giderme ve onarım hizmetleri, insan hatasından kaynaklanan hasar hariç.

2) Teknik destek: 24/7 iki dilli hizmet (İngilizce ve Çince), yanıt süresi ≤ 4 saat

3) Kurulum, devreye sokma ve eğitim hizmetleri: Kullanıcı, tesis üzerinde temel kurulumdan sorumludur. Seelong, tesis üzerinde rehberlik sağlamak için iki profesyonel teknisyen gönderecektir (makine konumlandırması ve kalibrasyonu dahil,ve boru hattı / hat bağlantısı özellikleri)· ekipmanların devreye girmesi tamamen bizim elimizde olacak (güçletim testi, parametrelerin kalibrasyonu ve sistem bağlantısı testi dahil);3 günlük ücretsiz profesyonel operasyon eğitimi verilecektir (makine kullanımını kapsayacak), parametre ayarları, günlük bakım ve sorun giderme) operatörlerin büyük ölçekli ekipmanları kullanmakta yetkin olduklarını sağlamak için.
