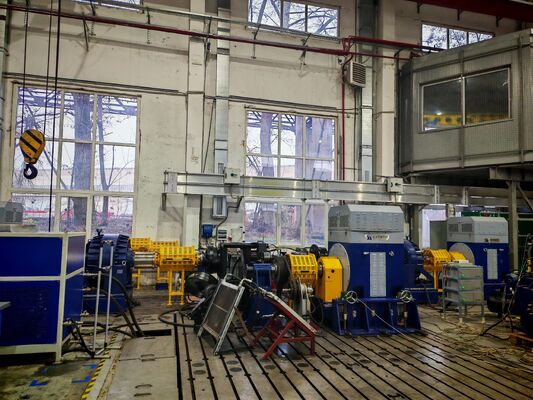

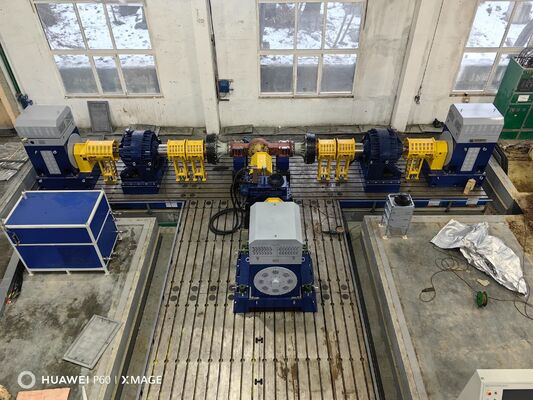

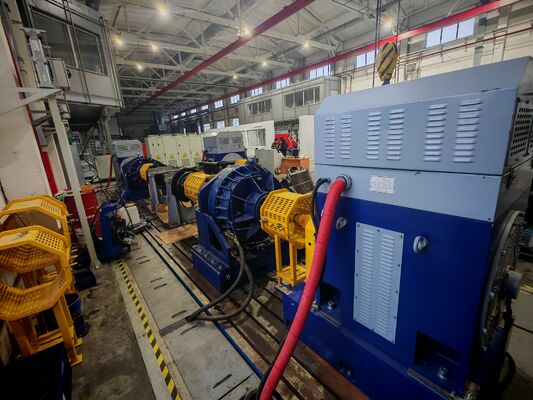

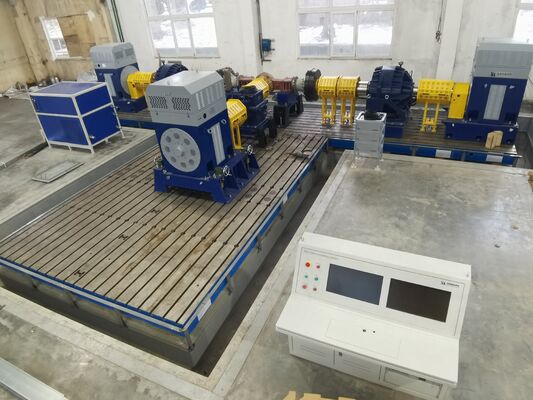

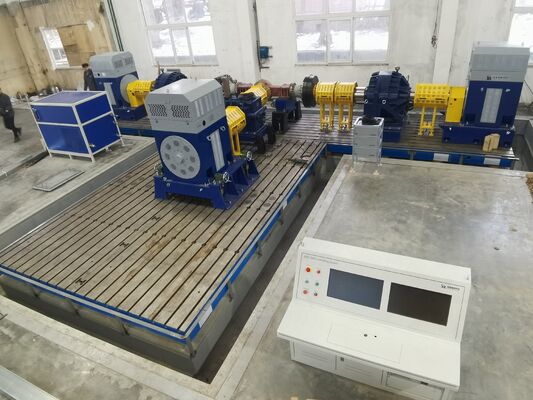

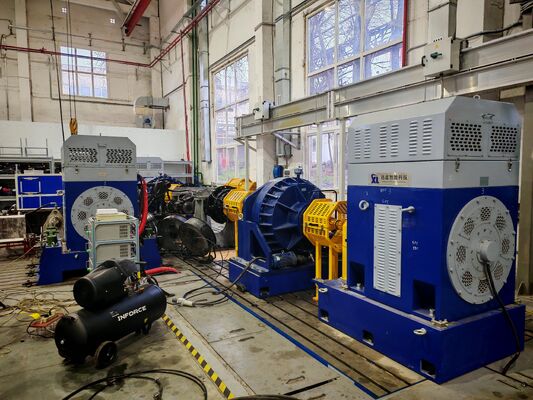

SSCD560-1800/4000 560kW 2970Nm Şanzıman Tipi Dinamometre Test Tezgahı Sistemi
1. 1800 1800-4000kW Tanzıman Tipi Dinamometre Test Bezgahı Sistemi Açıklama
SSCD500-1500/3800 şanzıman tipi dinamometre test tezgahı sistemi, 500kW sınıfı iş makineleri, ağır ticari araçlar ve özel araçların şanzımanları için tasarlanmış profesyonel bir entegre test platformudur.Sistem, tahrik dinamometresi, yük dinamometresi, dişli kutusu, yüksek hassasiyetli tork sensörü, değişken frekanslı invertör sistemi, akıllı ölçüm ve kontrol ünitesi, çok kanallı veri toplama modülü, soğutma ve yağlama sistemi gibi çekirdek bileşenleri entegre eder ve şanzıman performansı kalibrasyonu, şanzıman verimliliği tespiti, yorulma dayanıklılığı testi, güvenilirlik doğrulaması vb. gibi tam senaryo testlerini tamamlayabilir. Ağır hizmet tipi şanzıman sistemlerinin araştırma ve geliştirme tasarımı, üretim kalite kontrolü ve tip onayı için yüksek hassasiyetli ve yüksek stabiliteye sahip tezgah testi desteği sağlar.
2. 1800 1800-4000kW Tanzıman Tipi Dinamometre Test Bezgahı Sistemi Bileşen Açıklama
| Bileşen Adı |
Çekirdek Spesifikasyon Parametreleri |
Marka |
| SSCD560-1800/4000 tahrik dinamometresi |
Güç 560kW; Nominal tork 2970Nm; Nominal hız 1800rpm, maksimum hız 4000rpm; Sabit tork/sabit hız/sabit güç kontrolünü destekler; Tepki süresi ≤10ms |
Seelong |
| SSCD560-1800/4000 yük dinamometresi |
Güç 560kW; Nominal tork 2970Nm; Nominal hız 1800rpm, maksimum hız 4000rpm; Tork kontrol doğruluğu ≤± 0.05%FS; Su soğutmalı ısı dağıtım sistemi |
Seelong |
| Dişli Kutusu |
Hız oranı 1:3.0; Nominal çıkış torku ≥9000Nm; Giriş hızı 1800rpm; Çıkış hızı 600rpm; Üç kademeli sert dişli yüzey tahriki; Zorunlu yağlama; Yüksek hassasiyetli eş merkezlilik; Gürültü ≤75dB |
Seelong |
| Tork flanşı |
Ölçüm aralığı 0 ila 6000Nm veya 0 ila 10000Nm arasındadır. Doğruluk 0.05%FS; Dönüş hızı çözünürlüğü 0.1rpm; Dinamik tepki süresi ≤1ms |
HBM |
| ABB değişken frekanslı invertör sistemi |
ABB ACS880 serisi, giriş voltajı üç fazlı AC 380V-480V; Frekans 50-60Hz; Doğrudan tork kontrol teknolojisi; Aşırı akım/aşırı voltaj/aşırı ısınmaya karşı üçlü koruma |
ABB |
| XLP-2000 ölçüm ve kontrol sistemi |
Endüstriyel bilgisayar: IPC710; CPU I7, bellek 32G, sabit disk 1T; XLP-2000 özel ölçüm ve kontrol yazılımı; Durum ayarlama ve rapor oluşturma desteği |
Seelong |
| Veri toplama sistemi |
Sıcaklık/titreşim/gürültü toplama birimleri ile; Sıcaklık aralığı -40 ila 200 ° C (doğruluk ±0.5 ° C); Titreşim frekansı: 10Hz-10kHz |
Seelong |
| Ayarlanabilir montaj braketi |
Merkez yüksekliği ayar aralığı 250-650mm; Yük taşıma kapasitesi ≥1500kg; Montaj yüzeyi düzlük hatası ≤0.02mm/m |
Seelong |
| Dökme demir plaka |
Malzeme HT300 (çekme mukavemeti ≥350MPa); Petek titreşim emici yapı; Düzlük hatası ≤0.02mm/m |
Seelong |
| Kaplinler |
İzin verilen hız ≥6000rpm; Tork taşıma kapasitesi ≥ 10.000 nm; Elastik tampon yapısı; Aşınmaya ve korozyona dayanıklı malzeme |
Seelong |
| Koruyucu kapak |
Tam kapalı yapı; Sistemle entegre (başlatıldığında kapanır); Dahili ses emici malzeme |
Seelong |
| Soğutucu |
560kW sistemlere uyarlanmış soğutma kapasitesi; Sıcaklık kontrol doğruluğu ±2 ° C; Çift hatlı tasarım (dinamometre + dişli kutusu soğutması) |
Seelong |
| Yağlama yağı İstasyonu |
Besleme basıncı 0.3-0.6MPa; Ayarlanabilir akış hızı; Yağ sıcaklığı kontrol aralığı 30-60 ° C; Filtrasyon ve yağ seviyesi uyarı fonksiyonlarına sahiptir |
Seelong |
3. SSCD560-1800/4000 560kW Elektrikli Dinamometre Teknik Parametreleri
| Parametre Kategorileri |
Teknik göstergeler |
| Tahrik dinamometresi nominal gücü |
560kW |
| Tahrik dinamometresi nominal torku |
2970Nm |
| Tahrik dinamometresi nominal hızı |
1800rpm |
| Dişli kutusu hız oranı |
1:3.0 |
| Maksimum çıkış torku |
≥9000Nm |
| Nominal çıkış hızı |
600rpm |
| Yük dinamometresi tork kontrol doğruluğu |
0.05% FS |
| Tork flanşı aralığı |
0-10000Nm |
| Tork flanşı doğruluğu |
0.05% FS |
| Değişken frekanslı invertör sistemi giriş voltajı |
Üç fazlı AC 380V-480V |
| Montaj braketi merkez yüksekliği ayar aralığı |
250-650mm |
| Montaj braketi yük taşıma kapasitesi |
≥1500kg |
| Dökme demir plaka malzemesi |
HT300 |
4. SSCD560-1800/4000 Şanzıman Tipi Dinamometre Test Tezgahı Sistemi Çekirdek Avantajları
1) Yüksek güçlü çift dinamometre + tork artırıcı redüktörler, ağır hizmet tipi şanzımanları: Ağır hizmet kamyonları, otobüsler, damperli kamyonlar vb. için dişli kutularının performans, verimlilik, dayanıklılık, güvenilirlik testleri.
560kW tahrik + yük dinamometresi ve 1:3.0 dişli kutusu ile donatılmış sistemin çıkış torku 9000Nm'ye ulaşabilir, ağır ticari araçlar, iş makineleri ve arazi araçları için şanzımanların düşük hızlı yüksek torklu test gereksinimlerini mükemmel bir şekilde karşılar.
2) Sektörde lider ölçüm doğruluğu
HBM yüksek hassasiyetli tork flanşları ile 0.05%FS'ye kadar doğruluk, dinamik tepki ≤1ms; Yüksek hassasiyetli bir güç analizörü ve çok boyutlu bir veri toplama sistemi ile eşleştirilerek tork, güç, sıcaklık ve titreşim gibi temel parametrelerin hassas bir şekilde elde edilmesini sağlar.
3) Sistem kararlı ve güvenilirdir ve yüksek uyumluluğa sahiptir
ABB ACS880 serisini takip eden, geniş voltaj girişi 380V-480V, aşırı akım, aşırı voltaj ve aşırı ısınmaya karşı üçlü koruma ile 24 saatlik sürekli dayanıklılık testini karşılayabilir.
4) Tork artırıcı dişli kutusu sağlamdır ve uzun hizmet ömrüne sahiptir
Üç kademeli sert dişli yüzey tahriki, zorunlu yağlama ve yüksek hassasiyetli eş merkezlilik tasarımı, yüksek tork çıkışı altında sorunsuz çalışma, düşük gürültü, uzun hizmet ömrü ve bakım gerektirmeyen bir kullanım sağlar.
5) Akıllı ölçüm ve kontrol, verimli çalışma
XLP-2000 ölçüm ve kontrol sistemi, çalışma koşulu düzenleme, gerçek zamanlı izleme, veri depolama ve otomatik rapor oluşturmayı destekler; Yağlama yağı istasyonu ve çift hatlı soğutucu, hassas sıcaklık kontrolü ve otomatik koruma sağlar.
5. SSCD560-1800/4000 Şanzıman Tipi Dinamometre Test Tezgahı Sistemi Uygulama Alanları
1) Ağır ticari araç şanzımanları: Ağır hizmet kamyonları, otobüsler, damperli kamyonlar vb. için dişli kutularının performans, verimlilik, dayanıklılık, güvenilirlik testleri.2)
İş makineleri ve özel araçlar: Yükleyiciler, ekskavatörler, madencilik araçları, arazi araçları için dişli kutusu tezgah testleri. 3)Şanzıman
geliştirme ve doğrulama: Dişli kutusu işletmeleri, araştırma enstitüleri, şanzıman sistemi geliştirme, eşleştirme optimizasyonu, tezgah sertifikasyon testleri. 4) Fabrika denetimi ve kalite kontrolü: Şanzıman montajlarının çevrimdışı denetimi, sızdırmazlık, boşta/yüklü çalışma, vites performansı doğrulaması.6. SSCD560-1800/4000 Şanzıman Tipi Dinamometre Test Tezgahı Sistemi Referans StandartlarıQC/T 568-2019 Otomotiv Dişli Kutuları Test Yöntemleri
QC/T 569-2019 Otomotiv Dişli Kutuları Test Tezgahı Değerlendirme KriterleriQC/T 533-2020 Araç Tahrik Aksları Test Yöntemleri
QC/T 534-2020 Araç Tahrik Aksı Test Tezgahı Değerlendirme Kriterleri
GB/T 23920-2024 "İş Makineleri Aksı"
JB/T 5929-1991 İş Makineleri Tahrik Akslarının Güvenilirlik Test Yöntemleri
JB/T 10634-2023 Elektrikli Dinamometre
7. Şanzıman Tipi Dinamometre Test Tezgahı Sistemi Model listesi
Model
Nominal Güç (kW)
Nominal Tork (Nm)
Nominal Hız (rpm)
| Maksimum Hız (rpm) |
Sabit Güç Aralığı (rpm) |
Sabit Tork Aralığı (rpm) |
Tork Ölçüm Doğruluğu |
SSCD15-1000/4500 |
15 |
143 |
1000 |
| 4500 |
1000-4000 |
0-1000 |
0.05%FS |
SSCD200-1500/4000 |
45 |
191 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 4500 |
1000-4000 |
0-1000 |
0.05%FS |
SSCD200-1500/4000 |
45 |
191 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 4500 |
1500-5000 |
0-1500 |
0.05%FS |
SSCD200-1500/4000 |
45 |
191 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 4000 |
1500-5000 |
0-1000 |
0.05%FS |
Özelleştirilmiş hizmetleri destekler: Hız aralığı, tork aralığı, test yazılımı fonksiyonları ve özel ortam adaptasyon çözümleri gereksinimlere göre özelleştirilebilir. |
90 |
191 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 4000 |
1500-5000 |
0-1500 |
0.05%FS |
Özelleştirilmiş hizmetleri destekler: Hız aralığı, tork aralığı, test yazılımı fonksiyonları ve özel ortam adaptasyon çözümleri gereksinimlere göre özelleştirilebilir. |
90 |
191 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 4000 |
1000-3800 |
0-1000 |
0.05%FS |
Özelleştirilmiş hizmetleri destekler: Hız aralığı, tork aralığı, test yazılımı fonksiyonları ve özel ortam adaptasyon çözümleri gereksinimlere göre özelleştirilebilir. |
90 |
191 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 3500 |
1500-5000 |
0-1000 |
0.05%FS |
SSCD200-1000/3300 |
200 |
191 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 3500 |
1000-3000 |
0-1000 |
0.05%FS |
SSCD200-1000/3300 |
200 |
191 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 3500 |
1500-4500 |
0-1000 |
0.05%FS |
SSCD200-1000/3300 |
200 |
191 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 3300 |
1500-4000 |
0-1500 |
0.05%FS |
SSCD30-1500/5000 |
30 |
191 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 3300 |
1500-4000 |
0-1000 |
0.05%FS |
SSCD30-1500/5000 |
30 |
191 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 3300 |
1500-3800 |
0-1500 |
0.05%FS |
SSCD30-1500/5000 |
30 |
191 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 5000 |
1500-5000 |
0-1500 |
0.05%FS |
SSCD132-1500/4500 |
132 |
560 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 5000 |
1500-5000 |
0-1500 |
0.05%FS |
SSCD132-1500/4500 |
132 |
560 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 5000 |
1500-5000 |
0-1500 |
0.05%FS |
SSCD132-1500/4500 |
132 |
560 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 5000 |
1500-5000 |
0-1500 |
0.05%FS |
SSCD132-1500/4500 |
132 |
560 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 4500 |
1500-4500 |
0-1500 |
0.05%FS |
SSCD200-1500/4000 |
200 |
560 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 4500 |
1500-4500 |
0-1500 |
0.05%FS |
SSCD200-1500/4000 |
200 |
560 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 4000 |
1500-4000 |
0-1500 |
0.05%FS |
Özelleştirilmiş hizmetleri destekler: Hız aralığı, tork aralığı, test yazılımı fonksiyonları ve özel ortam adaptasyon çözümleri gereksinimlere göre özelleştirilebilir. |
300 |
560 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 4000 |
1500-4000 |
0-1500 |
0.05%FS |
Özelleştirilmiş hizmetleri destekler: Hız aralığı, tork aralığı, test yazılımı fonksiyonları ve özel ortam adaptasyon çözümleri gereksinimlere göre özelleştirilebilir. |
300 |
560 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 3800 |
1500-3800 |
0-1500 |
0.05%FS |
SSCD560-1800/4000 |
(Özelleştirilmiş) |
560 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 3800 |
1500-3800 |
0-1500 |
0.05%FS |
SSCD560-1800/4000 |
(Özelleştirilmiş) |
560 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 3800 |
1500-3800 |
0-1500 |
0.05%FS |
SSCD560-1800/4000 |
(Özelleştirilmiş) |
560 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 3800 |
1500-3800 |
0-1500 |
0.05%FS |
SSCD560-1800/4000 |
(Özelleştirilmiş) |
560 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 3800 |
1500-3800 |
0-1500 |
0.05%FS |
SSCD560-1800/4000 |
(Özelleştirilmiş) |
560 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 3800 |
1500-3800 |
0-1500 |
0.05%FS |
SSCD560-1800/4000 |
(Özelleştirilmiş) |
560 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
| 3800 |
1800-4000 |
0-1500 |
0.05%FS |
SSCD560-1800/4000 |
(Özelleştirilmiş) |
560 |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
|
1800
4000
|
1800-4000 |
0-1800 |
0.05%FS |
Özelleştirilmiş hizmetleri destekler: Hız aralığı, tork aralığı, test yazılımı fonksiyonları ve özel ortam adaptasyon çözümleri gereksinimlere göre özelleştirilebilir. |
8. Teslimat ve Satış Sonrası Destek |
Teslimat hizmetleri |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
|
1800
4000
|
1800-4000 |
0-1800 |
0.05%FS |
Özelleştirilmiş hizmetleri destekler: Hız aralığı, tork aralığı, test yazılımı fonksiyonları ve özel ortam adaptasyon çözümleri gereksinimlere göre özelleştirilebilir. |
8. Teslimat ve Satış Sonrası Destek |
Teslimat hizmetleri |
1) Standart modeller: Teslimat 90 gün içinde yapılır (teslimattan önce yapılan ön testler dahil, varışta hızlı kurulumu sağlamak için). |
2) Özelleştirilmiş modeller: 90-120 gün içinde teslimat, Avrupa, Amerika, Güneydoğu Asya ve Orta Doğu dahil olmak üzere büyük küresel bölgelere uluslararası lojistik ve dağıtımı kapsar (deniz / kara taşımacılığı seçenekleri mevcuttur, güvenli paketleme ve neme ve paslanmaya karşı koruyucu işlem dahil).
3) Destekleyici hizmetler: Eksiksiz CE ve ISO sertifikası belgeleri ve menşe şahadetnameleri sağlıyoruz ve özel bir lojistik uzmanı, gümrük işlemlerine yardımcı olmak ve büyük ekipmanın güvenli ve zamanında sahaya teslim edilmesini sağlamak için süreç boyunca takip edecektir.
Satış sonrası destek
1) Garanti taahhüdü: Ana bileşenler (dinamometre, tork flanşı) için 1 yıl garanti, ömür boyu bakım; garanti süresi boyunca ücretsiz sorun giderme ve onarım hizmetleri, insan hatasından kaynaklanan hasarlar hariçtir.2) Teknik destek: 7/24 iki dilli (İngilizce ve Çince) hizmet, yanıt süresi ≤ 4 saat
3) Kurulum, devreye alma ve eğitim hizmetleri: Kullanıcı yerinde temel kurulumdan sorumludur. Seelong, yerinde rehberlik sağlamak için iki profesyonel teknisyen gönderecektir (ekipman konumlandırma ve kalibrasyon, boru hattı / hat bağlantı spesifikasyonları dahil); ekipman devreye alma tamamen tarafımızdan yapılacaktır (güç açma testleri, parametre kalibrasyonu ve sistem bağlantı testleri dahil); 3 gün ücretsiz profesyonel operasyon eğitimi verilecektir (ekipman operasyonu, parametre ayarları, günlük bakım ve sorun giderme konularını kapsar) operatörlerin büyük ölçekli ekipmanları kullanma konusunda yetkin olmalarını sağlamak için.4) Uzaktan servis: Bilgisayar üzerinden uzaktan hata ayıklama, sistem yükseltmeleri ve modüler çözüm yapılandırma rehberliği desteği, kullanım sırasında teknik sorunları hızla çözerek kesinti kayıplarını en aza indirir.
9. SSSS: İşbirliğimiz için minimum sipariş miktarı nedir?
C: Stok ürünleri için 1 adet küçük deneme siparişini destekliyoruz.
S: Ürünler hakkında daha fazla bilgiyi nasıl öğrenebilirim?
C: Lütfen e-postanızı bırakın, size elektronik örnek kitabımızı göndereceğiz.
S: Ödeme vadeniz nedir?
C: Normalde %30 T/T depozito, sevkiyat öncesi tam ödeme.
S: Siparişlerim için teslim süresi nedir?
C: Dinamometre üretim döngüsü 6-8 hafta, sensör üretim döngüsü 2-3 hafta, diğer ürünler için lütfen bizimle iletişime geçin.
S: Test tezgahının genel çözümünü nasıl elde ederiz?
C: E-postanızı bize bırakın, teknik personelimiz sizinle detaylı plan hakkında iletişim kuracaktır.
S: Fabrikanızı ziyaret edebilir miyim?
C: Elbette, ziyaretiniz her zaman memnuniyetle karşılanır.
