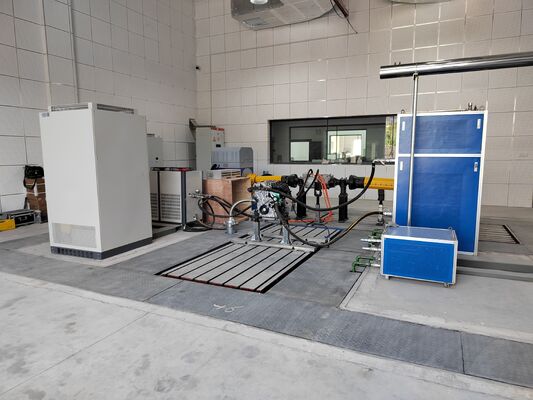

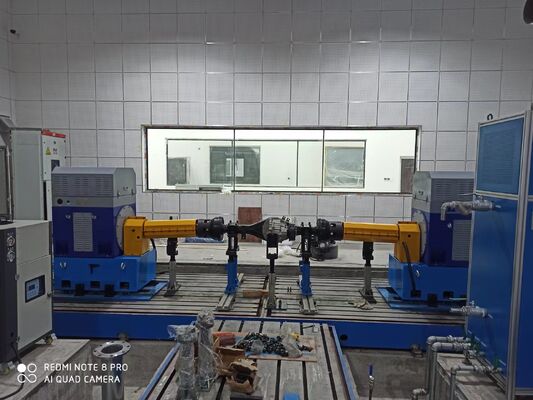

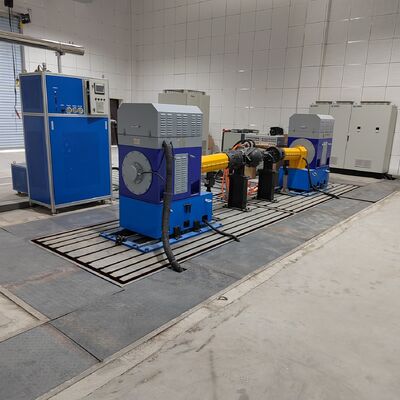

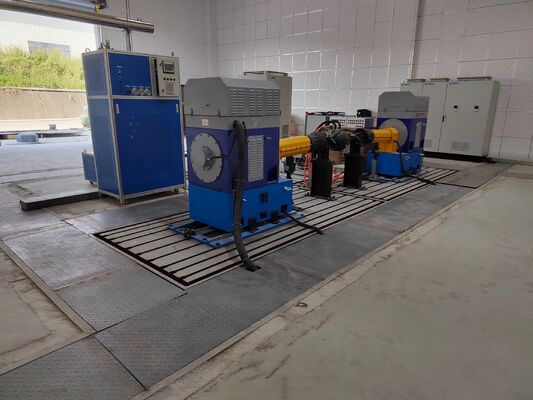

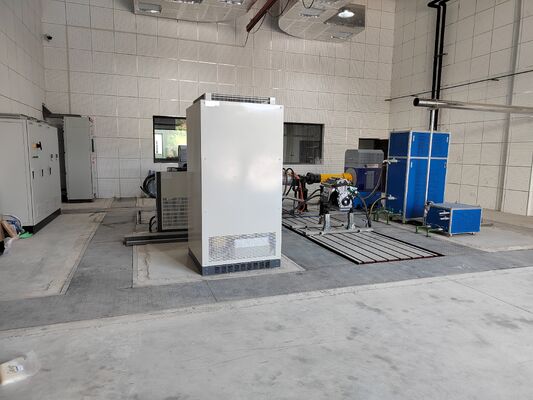

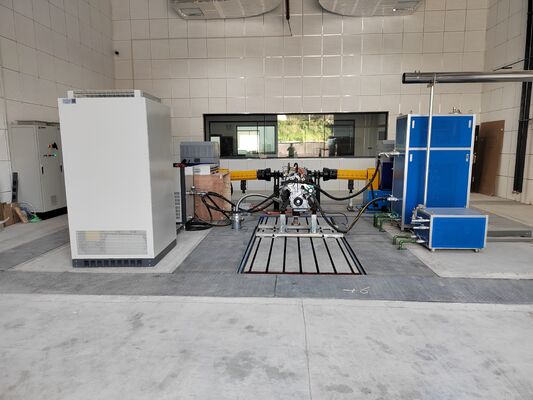

SSCG250-3000/8000 250kW yolcu arabası şanzımanı türü Dinamometre test tezgah sistemi

SSCG250-3000/8000 250kW Binek Araç Şanzıman Tip Dinamometre Test Tezgahı Sistemi

1. SSCG250-3000/8000 250kW Binek Araç Şanzıman Tipi Dinamometre Test Tezgahı Sistemi Genel Bakış

SSCG250-3000/8000 elektrikli dinamometre test tezgahı sistemi, binek araç şanzıman performansı için tasarlanmış, yüksek hassasiyetli özel bir test platformudur. Bu platform, sıradan yakıtlı binek araçlar, SUV'lar ve MPV'ler için şanzıman sistemlerinin araştırma, geliştirme ve test edilmesi amacıyla üretilmiştir. Sistem, yüksek hızlı tahrik dinamometresi, yüksek hızlı yük dinamometresi, yüksek hassasiyetli tork flanşı, ABB invertör sistemi, XLP-2000 akıllı ölçüm ve kontrol sistemi, çok kanallı veri toplama sistemi gibi temel modülleri entegre eder. Yakıtlı binek araç şanzımanlarının geliştirilmesi, fabrika denetimi ve performans kalibrasyonu için eksiksiz, doğru ve kararlı bir tezgah testi çözümü sunar. Özellikle 8000rpm üzerindeki yüksek hızlı performans doğrulaması, şanzıman verimliliği testi, vites değiştirme kalitesi analizi, dayanıklılık ve güvenilirlik değerlendirmesi için uygundur.Yakıtlı şanzımanların 8000 dev/dak'ya kadar olan test gereksinimlerine mükemmel uyum sağlar.

2. SSCG250-3000/8000 250kW Binek Araç Şanzıman Tipi Dinamometre Test Tezgahı Sistemi Temel Bileşen Açıklaması

3. SSCG250-3000/8000 250kW Elektrikli Dinamometre Teknik Parametreleri

4. SSCG250-3000/8000 250kW Binek Araç Şanzıman Tipi Dinamometre Test Tezgahı Sistemi Temel Avantajları

1) Yakıtlı şanzıman testlerini hassas bir şekilde eşleştiren çift dinamometre çekiş yapısı

Nominal hızı 3000 dev/dak ve maksimum hızı 8000 dev/dak olan SSCG250-3000/8000 yüksek hızlı tahrik + yük dinamometresi ile donatılmıştır, bu da yakıtlı binek araç şanzımanlarının tüm hız koşullarını tam olarak kapsar. Tahrik dinamometresi motor gücü girişini simüle eder ve yük dinamometresi araç sürüş direncini simüle eder, bu da şanzımanın gerçek çalışma durumunu doğru bir şekilde yeniden üretebilir ve performans, verimlilik, dayanıklılık vb. tam testlerini karşılayabilir.

2) Mükemmel dinamik ölçüm doğruluğu

HBM yüksek hassasiyetli tork flanşı, 0.05%FS ölçüm doğruluğu, ≤1ms dinamik tepki süresi ile yüksek hızlı veri toplama birimiyle birleştiğinde, hız, tork, güç, sıcaklık, titreşim vb. gibi dinamik parametreleri hassas bir şekilde yakalayabilir ve yakıtlı şanzımanların ince test ve veri izlenebilirliği gereksinimlerini karşılayabilir.

3) Uzun süreli dayanıklılık testleri için uygun, kararlı ve güvenilir çalışma

Doğrudan tork kontrol teknolojisine sahip ABB ACS880 serisi değişken frekanslı invertör sistemi, geniş voltaj girişi 380V-480V ve aşırı akım, aşırı voltaj ve aşırı ısınmaya karşı üçlü koruma ile donatılmıştır. Bu sistem, 8000 dev/dak'da 24 saat kesintisiz yüksek hızlı dayanıklılık testi, sorunsuz çalışma ve hassas kontrol sağlayabilir.

4) Yüksek hızlı tahrik için özel tasarım, güvenli ve dayanıklı

G1 sınıfı dinamik dengeye sahip yüksek hızlı kuplajlar, yüksek rijitlikte montaj tabanı ve yüksek hassasiyetli şanzıman yapısı ile 8000 dev/dak yüksek hızlı testte kararlı eş eksenlilik, düşük titreşim ve düşük gürültü sağlar, ayrıca güvenli ve güvenilir uzun süreli çalışma sunar.

5) Akıllı ölçüm ve kontrol, verimli ve kullanışlı çalışma

XLP-2000 ölçüm ve kontrol sistemi, çalışma koşulu düzenleme, gerçek zamanlı izleme, veri depolama ve otomatik rapor oluşturmayı destekler; Yağlama yağı istasyonu ve çift döngülü soğutucu, hassas sıcaklık kontrolü ve otomatik koruma sağlayarak test verimliliğini ve operasyonel kolaylığı önemli ölçüde artırır.

5. SSCG250-3000/8000 250kW Binek Araç Şanzıman Tipi Dinamometre Test Tezgahı Sistemi Uygulama Alanları

1) Geleneksel yakıtlı binek araç şanzımanları: Sedan, SUV ve MPV'ler için 8000 dev/dak altındaki şanzımanların performans, verimlilik, vites değiştirme kalitesi, dayanıklılık ve güvenilirlik testleri.

2) Şanzıman araştırma ve geliştirme ve doğrulama: Yakıtlı şanzıman şirketleri ve araştırma enstitüleri tarafından şanzıman sistemi araştırma ve geliştirme, parametre eşleştirme, tezgah sertifikasyon testleri.

3) Fabrika denetimi ve kalite kontrol: Yakıtlı binek araç şanzıman montajlarının çevrimdışı denetimi, sızdırmazlık, boşta/yüksek hızlı yük altında çalışma ve vites değiştirme performansı doğrulaması.

6. SSCG250-3000/8000 250kW Binek Araç Şanzıman Tipi Dinamometre Test Tezgahı Sistemi Referans Standartları

QC/T 568-2019 Otomotiv şanzımanları için test yöntemleri

QC/T 569-2019 Otomotiv şanzımanları test tezgahı değerlendirme kriterleri

QC/T 1376-2020 Binek araç şanzıman montajları için test yöntemi

GB/T 30038-2013 Otomotiv şanzımanlarının güvenilirliği için test yöntemleri

JB/T 10634-2023 Elektrikli Dinamometre

7. Şanzıman Tipi Dinamometre Test Tezgahı Sistemi Model Listesi

Özelleştirilmiş hizmetler desteklenir: Hız aralığı, tork aralığı, test yazılımı fonksiyonları ve özel ortam adaptasyon çözümleri gereksinimlere göre özelleştirilebilir.

8. Teslimat ve Satış Sonrası Destek

Teslimat hizmetleri

1) Standart modeller: 90 gün içinde sevk edilir (teslimattan önce hızlı kurulumu sağlamak için teslimat öncesi testler dahil).

2) Özelleştirilmiş modeller: 90-120 gün içinde teslimat, Avrupa, Amerika, Güneydoğu Asya ve Orta Doğu dahil olmak üzere dünya çapındaki büyük bölgelere uluslararası lojistik ve dağıtımı kapsar (deniz / kara taşımacılığı seçenekleri mevcuttur, güvenli paketleme ve neme ve paslanmaya karşı işlem dahil).

3) Destekleyici hizmetler: Tam CE ve ISO sertifikasyon belgeleri ve menşe şahitnameleri sağlıyoruz ve özel bir lojistik uzmanı, gümrük işlemlerine yardımcı olmak ve büyük ekipmanın sahaya güvenli ve zamanında teslimatını sağlamak için süreç boyunca takip edecektir.

Satış sonrası destek

1) Garanti taahhüdü: Temel bileşenler (dinamometre, tork flanşı) için 1 yıl garanti, ömür boyu bakım; garanti süresi boyunca ücretsiz sorun giderme ve onarım hizmetleri, insan hatasından kaynaklanan hasarlar hariçtir.

2) Teknik destek: 7/24 iki dilli (İngilizce ve Çince) hizmet, yanıt süresi ≤ 4 saat

3) Kurulum, devreye alma ve eğitim hizmetleri: Kullanıcı yerinde temel kurulumdan sorumludur. Seelong, yerinde rehberlik sağlamak üzere iki profesyonel teknisyen gönderecektir (ekipman konumlandırma ve kalibrasyon, boru hattı / hat bağlantı spesifikasyonları dahil); ekipman devreye alma tamamen tarafımızdan halledilecektir (güç açma testleri, parametre kalibrasyonu ve sistem bağlantı testleri dahil); operatörlerin büyük ölçekli ekipmanları kullanma konusunda yetkin olmalarını sağlamak için 3 gün ücretsiz profesyonel operasyon eğitimi verilecektir (ekipman operasyonu, parametre ayarları, günlük bakım ve sorun giderme konularını kapsar).

4) Uzaktan servis: Bilgisayar üzerinden uzaktan hata ayıklama, sistem yükseltmeleri ve modüler çözüm yapılandırma rehberliği destekler, kullanım sırasında teknik sorunları hızla çözer ve kesinti kayıplarını en aza indirir.

9. SSS

S: İşbirliğimiz için minimum sipariş miktarı nedir?
A: Stok ürünleri için 1 adet küçük deneme siparişini destekliyoruz.
S: Ürünler hakkında daha fazla bilgiyi nasıl öğrenebilirim?
A: Lütfen e-postanızı bırakın, size elektronik örnek kitabınızı göndereceğiz.
S: Ödeme vadeniz nedir?
A: Normalde %30 T/T depozito, sevkiyat öncesi tam ödeme.
S: Siparişlerim için teslim süresi nedir?
A: Dinamometre üretim döngüsü 6-8 hafta, sensör üretim döngüsü 2-3 hafta, diğer ürünler için lütfen bizimle iletişime geçin.
S: Test tezgahının genel çözümünü nasıl elde ederiz?
A: E-postanızı bize bırakın, teknik personelimiz sizinle detaylı plan hakkında iletişim kuracaktır.
S: Fabrikanızı ziyaret edebilir miyim?
A: Elbette, ziyaretiniz her zaman memnuniyetle karşılanır.

10. Sertifikalarımız
