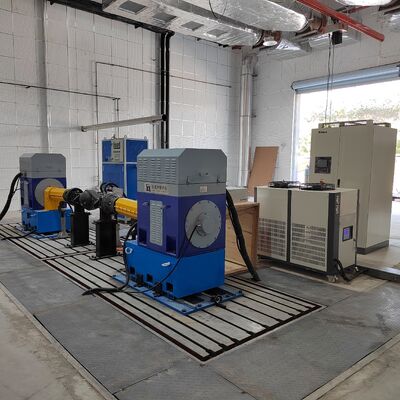

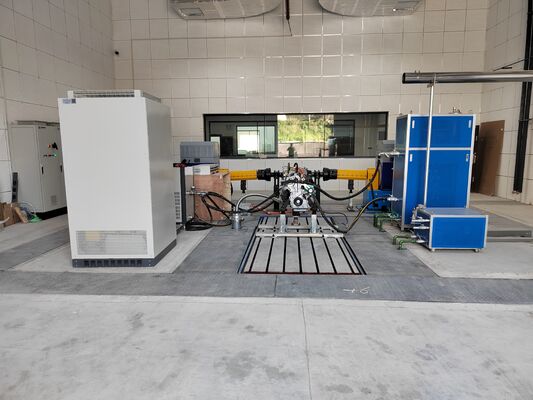

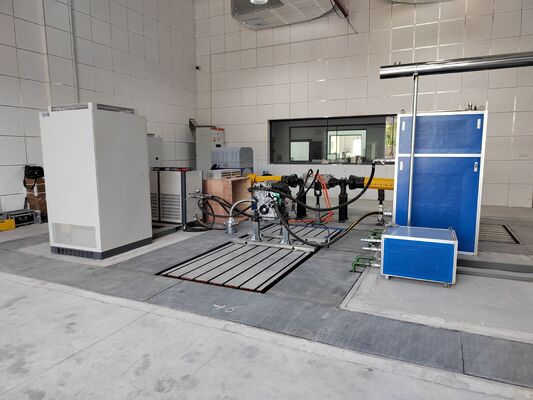

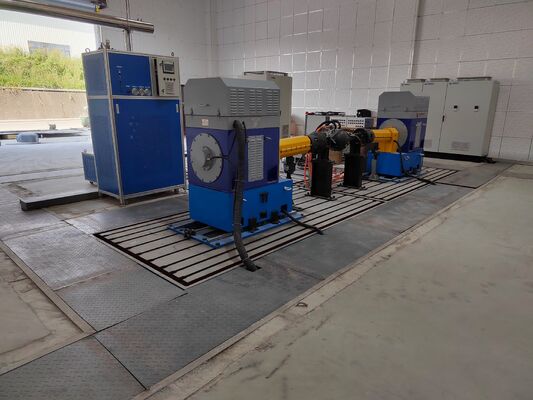

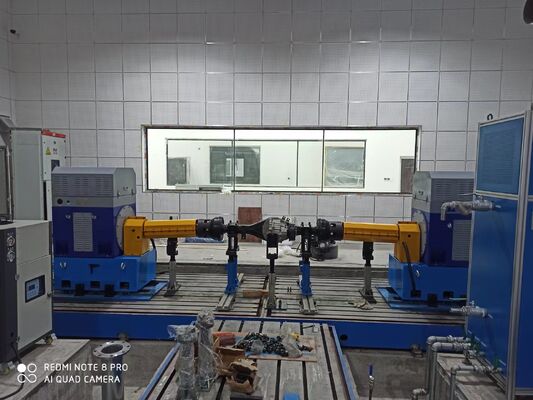

SSCH160-4000-15000 160kW Saf Elektrik Tahrikli Redüktör Şanzıman Dinamometre Test Tezgahı Sistemi
1. SSCH160-4000-15000 160kW Saf Elektrik Tahrikli Redüktör Şanzıman Dinamometre Test Tezgahı Sistemi Genel Bakış
SSCH160-4000-15000 160kW Saf Elektrik Tahrikli Redüktör Şanzıman Dinamometre Test Tezgahı Sistemi, yüksek hızlı, yüksek torklu, yüksek hassasiyetli özel bir test platformudur redüktörlerin, elektrikli tahrik akslarının geliştirilmesi ve test edilmesi için tasarlanmıştır, ve saf elektrikli binek araç sahipleri için tek kademeli/çok kademeli redüktörler.Sistem, çekirdek modülleri entegre ederyüksek hızlı tahrik dinamometresi, yüksek torklu düşük hızlı yük dinamometresi, yüksek hassasiyetli tork flanşı, ABB değişken frekanslı invertör sistemi, XLP-2000 akıllı ölçüm ve kontrol sistemi, çok kanallı veri toplama sistemigibi, vb.Kapsayabilir performans doğrulama, şanzıman verimliliği testi, NVH analizi, sıcaklık artışı özellikleri ve dayanıklılık güvenilirliği değerlendirmesisaf elektrikli redüktörlerin 15.000 RPM'ye kadar giriş hızıyla ultra yüksek hızlı koşullar altında, ana akım saf elektrikli binek araçların elektrikli tahrik sistemlerinin tüm senaryo test gereksinimlerini mükemmel bir şekilde karşılar. Saf elektrikli redüktörlerin geliştirilmesi, fabrika denetimi ve performans kalibrasyonu için eksiksiz, doğru ve kararlı bir tezgah testi çözümü sağlar.
2. SSCH160-4000-15000 160kW Saf Elektrik Tahrikli Redüktör Şanzıman Dinamometre Test Tezgahı Sistemi Çekirdek Bileşen Açıklaması
| Bileşen Adı |
Çekirdek Spesifikasyon Parametresi |
Marka |
| SSCH160-4000-15000 Tahrik dinamometresi |
Güç 160kW; Nominal hız 4000rpm; Maksimum hız: 15000rpm; Sabit tork/sabit hız/sabit güç kontrolünü destekler; Tepki süresi ≤10ms |
Seelong |
| SSCD300-1500-3300 yüksek torklu yük dinamometresi |
Güç 300kW; Nominal hız 1500rpm; Maksimum hız 3300rpm; Nominal tork 1910Nm; Tork kontrol doğruluğu ≤±0.2%FS; Su soğutmalı ısı giderme sistemi |
Seelong |
| Yüksek hızlı kuplajlar |
≥15.000 RPM hızlara izin verir; Tork taşıma kapasitesi ≥2000Nm; Yüksek elastik tampon yapısı; Dinamik denge doğruluğu G1 sınıfı |
Seelong |
| Tork flanşı |
Aralık 0-2000Nm/0-3000Nm isteğe bağlı; Doğruluk 0.05% FS; Dönüş hızı çözünürlüğü 0.1rpm; Dinamik tepki süresi ≤1ms |
HBM |
| Değişken frekanslı invertör sistemi |
Giriş voltajı üç fazlı AC 380V-480V; Frekans 50-60Hz; Doğrudan tork kontrol teknolojisi; Aşırı akım/aşırı voltaj/aşırı ısınmaya karşı üçlü koruma |
ABB |
| XLP-2000 ölçüm ve kontrol sistemi |
Endüstriyel bilgisayar: IPC710; CPU I7, bellek 32G, sabit disk 1T; XLP-2000 özel ölçüm ve kontrol yazılımı; Koşul ayarlamayı ve rapor oluşturmayı destekler |
Seelong |
| Veri toplama sistemi |
Sıcaklık/titreşim/gürültü toplama birimleri ile; Sıcaklık aralığı -40 ila 200 °C (doğruluk ±0.5 °C); Titreşim frekansı: 10Hz-10kHz |
Seelong |
| Ayarlanabilir yüksek hızlı montaj braketi |
Merkez yüksekliği ayar aralığı 200-500mm; Yük taşıma kapasitesi ≥800kg; Kurulum yüzeyi düzlük hatası ≤0.02mm/m |
Seelong |
| Yüksek hassasiyetli dökme demir plaka |
Malzeme: HT300 (çekme mukavemeti ≥350MPa) Petek şok emici yapı; Düzlük hatası ≤0.02mm/m |
Seelong |
| Tam kapalı güvenlik kalkanı |
Tam kapalı yapı; Yükseklik ≥1.6m; Sistemle etkileşimli (başlatıldığında kapanır); Dahili ses emici malzeme |
Seelong |
| Yüksek hızlı özel soğutucu |
Soğutma kapasitesi sistemin toplam gücüne uyar; Sıcaklık kontrol doğruluğu ±2 °C; Çift döngülü tasarım (dinamometre + redüktör soğutma) |
Seelong |
| Hassas yağlama yağı istasyonu |
Besleme basıncı 0.3-0.6MPa; Ayarlanabilir akış hızı; Yağ sıcaklığı kontrol aralığı 30-60 °C; Filtrasyon ve yağ seviyesi uyarı fonksiyonlarına sahiptir |
Seelong |
3. SSCH160-4000-15000 160kW Elektrik Dinamometre Teknik ParametreleriParametre Kategorileri
| Teknik göstergeler |
Tahrik dinamometresi nominal gücü |
| 160kW |
Tahrik dinamometresi nominal hızı |
| 4000rpm |
Tahrik dinamometresi maksimum hızı |
| 15000rpm |
Yük dinamometresi nominal gücü |
| 300kW |
Yük dinamometresi nominal hızı |
| 1500rpm |
Yük dinamometresi maksimum hızı |
| 3300rpm |
Yük dinamometresi nominal torku |
| 1910Nm |
Yük dinamometresi tork kontrol doğruluğu |
| 0.05% FS |
Değişken frekanslı invertör sistemi için giriş voltajı |
| 0-3000Nm |
Tork flanşı doğruluğu |
| 0.05% FS |
Değişken frekanslı invertör sistemi için giriş voltajı |
| Üç fazlı AC 380V-480V |
Montaj braketi merkez yüksekliği ayar aralığı |
| 200-500mm |
Montaj braketi yük taşıma |
| ≥800kg |
Dökme demir plaka malzemesi |
| HT300 |
4. SSCH160-4000-15000 160kW Saf Elektrik Tahrikli Redüktör Şanzıman Dinamometre Test Tezgahı Sistemi Çekirdek Avantajları |
|
1) Yüksek hızlı giriş + yüksek tork çıkışı, saf elektrikli redüktör test özellikleriyle hassas eşleşmeTahrik ucu, saf elektrikli tahrik motorunun giriş koşullarını gerçekçi bir şekilde simüle etmek için 160kW/4000-15000rpm yüksek hızlı dinamometre kullanır; Yük ucu, 300kW/1500rpm/1910Nm yüksek torklu düşük hızlı dinamometre ile donatılmıştır, bu da redüktör çıkış ucundaki yüksek torklu yük özelliklerini mükemmel bir şekilde tekrarlar ve saf elektrikli redüktörün tam çalışma koşulu testini hassas bir şekilde kapsar.
2) Ultra yüksek hızlı tahrik için özel tasarım, 15000rpm'de kararlı çalışmaG1 sınıfı dinamik dengeye sahip yüksek hızlı kuplajlar, yüksek rijitlikli şanzıman yapısı ve yüksek hızlı rulman sistemi ile 15000rpm ultra yüksek hızlı testlerde kararlı eş eksenlilik, düşük titreşim ve düşük gürültü sağlar, yüksek hızlı verimlilik, NVH ve dayanıklılık güvenilirliği testlerinin gereksinimlerini karşılar.
3) Dinamik ölçüm doğruluğu mükemmeldir ve veri izlenebilirliği güvenilirdir
HBM yüksek hassasiyetli tork flanşı, ölçüm doğruluğu 0.15% FS, dinamik tepki ≤1ms ile, çok kanallı veri toplama birimi ile birleştiğinde, hız, tork, güç, sıcaklık, titreşim, gürültü vb. gibi temel parametreleri hassas bir şekilde yakalayabilir, saf elektrikli redüktörlerin rafine test ve sertifikasyon gereksinimlerini karşılar.4) Kararlı ve güvenilir çalışır ve uzun süreli dayanıklılık testleri için uygundur
ABB vektör kontrol frekans dönüştürme sistemi, geniş voltaj girişi 380V-480V, aşırı akım, aşırı voltaj ve aşırı ısınmaya karşı üçlü koruma ile, 24 saat sürekli yüksek hızlı, yüksek torklu dayanıklılık testlerini, kararlı uzun süreli çalışmayı ve hassas kontrolü karşılayabilir.
5) Akıllı ölçüm ve kontrol, verimli ve kullanışlı çalışmaXLP-2000 ölçüm ve kontrol sistemi, çalışma koşulu düzenlemeyi, gerçek zamanlı izlemeyi, veri depolamayı ve otomatik rapor oluşturmayı destekler; Yağlama yağı istasyonu ve çift döngülü soğutucu, hassas sıcaklık kontrolü ve otomatik koruma sağlar, test verimliliğini ve operasyonel kolaylığı önemli ölçüde artırır.
5. SSCH160-4000-15000 160kW Saf Elektrik Tahrikli Redüktör Şanzıman Dinamometre Test Tezgahı Sistemi Uygulama Alanları
1) Saf elektrikli binek araç redüktörleri: ana redüktörlerin, tek kademeli redüktörlerin, elektrikli tahrik aksı montajlarının 15.000 RPM'ye kadar performans, verimlilik, sıcaklık artışı, NVH, dayanıklılık, güvenilirlik testleri.2) Elektrikli tahrik sistemlerinin araştırma ve geliştirilmesi ve doğrulanması: Saf elektrikli tahrik şirketleri ve araştırma enstitüleri için elektrikli tahrik şanzıman sistemlerinin araştırılması ve geliştirilmesi, parametre eşleştirmesi, tezgah sertifikasyon testleri.
3) Fabrika denetimi ve kalite kontrol: Saf elektrikli redüktör montajlarının çevrimdışı denetimi, sızdırmazlık, boşta/yüksek hızlı yük çalışması, verimlilik doğrulaması.
6. SSCH160-4000-15000 160kW Saf Elektrik Tahrikli Redüktör Şanzıman Dinamometre Test Tezgahı Sistemi Referans StandartlarıQC/T 568-2019 Otomotiv Vites Kutuları Test Yöntemleri,
QC/T 1376-2020 Binek Araç Şanzıman Montajları Test Yöntemleri,
GB/T 30038-2013 Otomotiv Vites Kutuları Güvenilirliği Test Yöntemleri,JB/T 10634-2023 Elektrik Dinamometreleri,
GB/T 18488-2015 "Elektrikli Araçlar İçin Tahrik Motoru Sistemleri"7. Şanzıman Tipi Dinamometre Test Tezgahı Sistemi Model listesi
ModelNominal Güç (kW)
Nominal Tork (Nm)Nominal Hız (rpm)
Maksimum Hız (rpm)Sabit Güç Aralığı (rpm)
Sabit Tork Aralığı (rpm)
Tork Ölçüm Doğruluğu
SSCH30-4500/18000
30
64
4500
| 18000 |
4500-15000 |
0-4500 |
0.2%FS |
SSCH37-4500/18000 |
37 |
79 |
4500 |
| 18000 |
4500-15000 |
0-4500 |
0.2%FS |
SSCH60-4000/15000 |
60 |
143 |
9. SSS |
| 18000 |
4500-15000 |
0-4500 |
0.2%FS |
SSCH60-4000/15000 |
60 |
143 |
9. SSS |
| 15000 |
4000-15000 |
0-4000 |
0.2%FS |
SSCH60-4000/15000 |
60 |
143 |
9. SSS |
| 15000 |
4000-15000 |
4000-15000 |
1) Garanti taahhüdü: Çekirdek bileşenler (dinamometre, tork flanşı) için 1 yıl garanti, ömür boyu bakım; garanti süresi boyunca ücretsiz sorun giderme ve onarım hizmetleri, insan hatasından kaynaklanan hasarlar hariç. |
SSCH250-4000/12000 |
250 |
4) Uzaktan hizmet: Bilgisayar üzerinden uzaktan hata ayıklama, sistem yükseltmeleri ve modüler çözüm yapılandırma rehberliği destekler, kullanım sırasında teknik sorunları hızla çözer ve kesinti sürelerini en aza indirir. |
9. SSS |
| 15000 |
4000-15000 |
0-4000 |
1) Garanti taahhüdü: Çekirdek bileşenler (dinamometre, tork flanşı) için 1 yıl garanti, ömür boyu bakım; garanti süresi boyunca ücretsiz sorun giderme ve onarım hizmetleri, insan hatasından kaynaklanan hasarlar hariç. |
SSCH250-4000/12000 |
250 |
4) Uzaktan hizmet: Bilgisayar üzerinden uzaktan hata ayıklama, sistem yükseltmeleri ve modüler çözüm yapılandırma rehberliği destekler, kullanım sırasında teknik sorunları hızla çözer ve kesinti sürelerini en aza indirir. |
9. SSS |
| 15000 |
4000-15000 |
0-4000 |
1) Garanti taahhüdü: Çekirdek bileşenler (dinamometre, tork flanşı) için 1 yıl garanti, ömür boyu bakım; garanti süresi boyunca ücretsiz sorun giderme ve onarım hizmetleri, insan hatasından kaynaklanan hasarlar hariç. |
SSCH250-4000/12000 |
250 |
4) Uzaktan hizmet: Bilgisayar üzerinden uzaktan hata ayıklama, sistem yükseltmeleri ve modüler çözüm yapılandırma rehberliği destekler, kullanım sırasında teknik sorunları hızla çözer ve kesinti sürelerini en aza indirir. |
9. SSS |
| 15000 |
4000-15000 |
0-4000 |
1) Garanti taahhüdü: Çekirdek bileşenler (dinamometre, tork flanşı) için 1 yıl garanti, ömür boyu bakım; garanti süresi boyunca ücretsiz sorun giderme ve onarım hizmetleri, insan hatasından kaynaklanan hasarlar hariç. |
SSCH250-4000/12000 |
250 |
4) Uzaktan hizmet: Bilgisayar üzerinden uzaktan hata ayıklama, sistem yükseltmeleri ve modüler çözüm yapılandırma rehberliği destekler, kullanım sırasında teknik sorunları hızla çözer ve kesinti sürelerini en aza indirir. |
9. SSS |
| 15000 |
4000-15000 |
0-4000 |
1) Garanti taahhüdü: Çekirdek bileşenler (dinamometre, tork flanşı) için 1 yıl garanti, ömür boyu bakım; garanti süresi boyunca ücretsiz sorun giderme ve onarım hizmetleri, insan hatasından kaynaklanan hasarlar hariç. |
SSCH250-4000/12000 |
250 |
4) Uzaktan hizmet: Bilgisayar üzerinden uzaktan hata ayıklama, sistem yükseltmeleri ve modüler çözüm yapılandırma rehberliği destekler, kullanım sırasında teknik sorunları hızla çözer ve kesinti sürelerini en aza indirir. |
9. SSS |
| 12000 |
4000-12000 |
0-4000 |
1) Garanti taahhüdü: Çekirdek bileşenler (dinamometre, tork flanşı) için 1 yıl garanti, ömür boyu bakım; garanti süresi boyunca ücretsiz sorun giderme ve onarım hizmetleri, insan hatasından kaynaklanan hasarlar hariç. |
SSCH250-4000/12000 |
250 |
4) Uzaktan hizmet: Bilgisayar üzerinden uzaktan hata ayıklama, sistem yükseltmeleri ve modüler çözüm yapılandırma rehberliği destekler, kullanım sırasında teknik sorunları hızla çözer ve kesinti sürelerini en aza indirir. |
9. SSS |
| 12000 |
4000-12000 |
0-4000 |
1) Garanti taahhüdü: Çekirdek bileşenler (dinamometre, tork flanşı) için 1 yıl garanti, ömür boyu bakım; garanti süresi boyunca ücretsiz sorun giderme ve onarım hizmetleri, insan hatasından kaynaklanan hasarlar hariç. |
SSCH350-4000/10000 |
350 |
4) Uzaktan hizmet: Bilgisayar üzerinden uzaktan hata ayıklama, sistem yükseltmeleri ve modüler çözüm yapılandırma rehberliği destekler, kullanım sırasında teknik sorunları hızla çözer ve kesinti sürelerini en aza indirir. |
9. SSS |
| 10000 |
4000-10000 |
0-4000 |
1) Garanti taahhüdü: Çekirdek bileşenler (dinamometre, tork flanşı) için 1 yıl garanti, ömür boyu bakım; garanti süresi boyunca ücretsiz sorun giderme ve onarım hizmetleri, insan hatasından kaynaklanan hasarlar hariç. |
SSCH350-4000/10000 |
350 |
4) Uzaktan hizmet: Bilgisayar üzerinden uzaktan hata ayıklama, sistem yükseltmeleri ve modüler çözüm yapılandırma rehberliği destekler, kullanım sırasında teknik sorunları hızla çözer ve kesinti sürelerini en aza indirir. |
9. SSS |
| 10000 |
4000-10000 |
0-4000 |
1) Garanti taahhüdü: Çekirdek bileşenler (dinamometre, tork flanşı) için 1 yıl garanti, ömür boyu bakım; garanti süresi boyunca ücretsiz sorun giderme ve onarım hizmetleri, insan hatasından kaynaklanan hasarlar hariç. |
2) Teknik destek: 7/24 iki dilli (İngilizce ve Çince) hizmet, yanıt süresi ≤ 4 saat |
3) Kurulum, devreye alma ve eğitim hizmetleri: Kullanıcı yerinde temel kurulumdan sorumludur. Seelong, yerinde rehberlik sağlamak üzere iki profesyonel teknisyen gönderecektir (ekipman konumlandırma ve kalibrasyon ve boru hattı / hat bağlantı spesifikasyonları dahil); ekipman devreye alma tamamen tarafımızdan halledilecektir (güç açma testleri, parametre kalibrasyonu ve sistem bağlantı testleri dahil); operatörlerin büyük ölçekli ekipmanları kullanma konusunda yetkin olmalarını sağlamak için 3 gün ücretsiz profesyonel operasyon eğitimi verilecektir (ekipman operasyonu, parametre ayarları, günlük bakım ve sorun giderme konularını kapsar). |
4) Uzaktan hizmet: Bilgisayar üzerinden uzaktan hata ayıklama, sistem yükseltmeleri ve modüler çözüm yapılandırma rehberliği destekler, kullanım sırasında teknik sorunları hızla çözer ve kesinti sürelerini en aza indirir. |
9. SSS |
| 10000 |
4000-10000 |
0-4000 |
1) Garanti taahhüdü: Çekirdek bileşenler (dinamometre, tork flanşı) için 1 yıl garanti, ömür boyu bakım; garanti süresi boyunca ücretsiz sorun giderme ve onarım hizmetleri, insan hatasından kaynaklanan hasarlar hariç. |
2) Teknik destek: 7/24 iki dilli (İngilizce ve Çince) hizmet, yanıt süresi ≤ 4 saat |
3) Kurulum, devreye alma ve eğitim hizmetleri: Kullanıcı yerinde temel kurulumdan sorumludur. Seelong, yerinde rehberlik sağlamak üzere iki profesyonel teknisyen gönderecektir (ekipman konumlandırma ve kalibrasyon ve boru hattı / hat bağlantı spesifikasyonları dahil); ekipman devreye alma tamamen tarafımızdan halledilecektir (güç açma testleri, parametre kalibrasyonu ve sistem bağlantı testleri dahil); operatörlerin büyük ölçekli ekipmanları kullanma konusunda yetkin olmalarını sağlamak için 3 gün ücretsiz profesyonel operasyon eğitimi verilecektir (ekipman operasyonu, parametre ayarları, günlük bakım ve sorun giderme konularını kapsar). |
4) Uzaktan hizmet: Bilgisayar üzerinden uzaktan hata ayıklama, sistem yükseltmeleri ve modüler çözüm yapılandırma rehberliği destekler, kullanım sırasında teknik sorunları hızla çözer ve kesinti sürelerini en aza indirir. |
9. SSS |
| 2) Özelleştirilmiş modeller: 90-120 gün içinde teslimat, Avrupa, Amerika, Güneydoğu Asya ve Orta Doğu dahil olmak üzere dünya çapındaki büyük bölgelere uluslararası lojistik ve dağıtımı kapsar (deniz / kara taşımacılığı seçenekleri mevcuttur, güvenli paketleme ve neme ve paslanmaya karşı koruyucu işlem dahil). |
3) Destekleyici hizmetler: Tam CE ve ISO sertifikasyon belgeleri ve menşe şahitnameleri sağlıyoruz ve büyük ekipmanın güvenli ve zamanında sahaya teslim edilmesine yardımcı olmak için gümrük işlemlerine yardımcı olmak üzere özel bir lojistik uzmanı süreç boyunca takip edecektir. |
Satış sonrası destek |
1) Garanti taahhüdü: Çekirdek bileşenler (dinamometre, tork flanşı) için 1 yıl garanti, ömür boyu bakım; garanti süresi boyunca ücretsiz sorun giderme ve onarım hizmetleri, insan hatasından kaynaklanan hasarlar hariç. |
2) Teknik destek: 7/24 iki dilli (İngilizce ve Çince) hizmet, yanıt süresi ≤ 4 saat |
3) Kurulum, devreye alma ve eğitim hizmetleri: Kullanıcı yerinde temel kurulumdan sorumludur. Seelong, yerinde rehberlik sağlamak üzere iki profesyonel teknisyen gönderecektir (ekipman konumlandırma ve kalibrasyon ve boru hattı / hat bağlantı spesifikasyonları dahil); ekipman devreye alma tamamen tarafımızdan halledilecektir (güç açma testleri, parametre kalibrasyonu ve sistem bağlantı testleri dahil); operatörlerin büyük ölçekli ekipmanları kullanma konusunda yetkin olmalarını sağlamak için 3 gün ücretsiz profesyonel operasyon eğitimi verilecektir (ekipman operasyonu, parametre ayarları, günlük bakım ve sorun giderme konularını kapsar). |
4) Uzaktan hizmet: Bilgisayar üzerinden uzaktan hata ayıklama, sistem yükseltmeleri ve modüler çözüm yapılandırma rehberliği destekler, kullanım sırasında teknik sorunları hızla çözer ve kesinti sürelerini en aza indirir. |
9. SSS |
S: İşbirliğimiz için minimum sipariş miktarı nedir?
A: Stok ürünleri için 1 adet küçük deneme siparişini destekliyoruz.
S: Ürünler hakkında daha fazla bilgiyi nasıl öğrenebilirim?
A: Lütfen e-postanızı bırakın, size elektronik örnek kitabınızı göndereceğiz.S: Ödeme vadeniz nedir?
A: Normalde %30 T/T depozito, sevkiyat öncesi tam ödeme.S: Siparişlerim için teslim süresi nedir?
A: Dinamometre üretim döngüsü 6-8 hafta, sensör üretim döngüsü 2-3 hafta, diğer ürünler lütfen bizimle iletişime geçin.S: Test tezgahının genel çözümünü nasıl elde ederiz?
A: E-postanızı bize bırakın, teknik personelimiz sizinle ayrıntılı plan hakkında iletişim kuracaktır.
S: Fabrikanızı ziyaret edebilir miyim?A: Elbette, her zaman ziyaret etmeniz için hoş geldiniz.
