600kW Birebir Zorlamalı Hava Soğutmalı Şanzıman ve Aks Performans Testi ve Güvenilirlik Test Tezgahı

600kW Teke Bir Zorlamalı Hava Soğutmalı Şanzıman ve Aks Performans Test ve Güvenilirlik Test Tezgahı

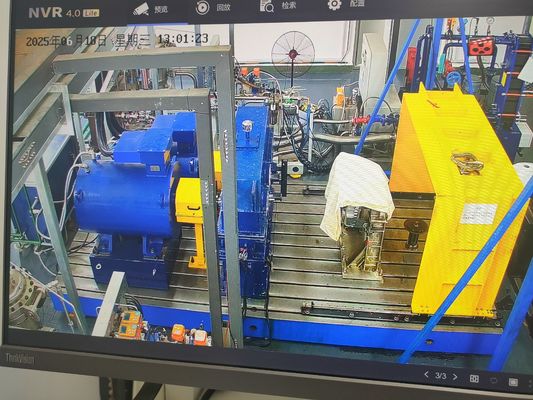

Şanzıman performans test tezgahı, esas olarak şanzıman, tahrik aksı vb.'nin performans testini ve güvenilirlik testini tamamlamak için kullanılır ve verimlilik testi, dinamik test, performans testi, güvenilirlik testi vb. gibi test parçalarının test gereksinimlerini karşılayabilir. Şanzıman dayanıklılık test tezgahı esas olarak giriş ucu dinamometre sistemi (sürücü ve yük), çıkış ucu dinamometre sistemi (yük ve sürücü), geri besleme değişken frekanslı invertör sistemi, kontrol sistemi, veri toplama sistemi, tezgah mekanik sistemi, yağ istasyonu sistemi, video izleme sistemi vb.'den oluşur.

1. 600kW Teke Bir Zorlamalı Hava Soğutmalı Şanzıman ve Aks Performans Test ve Güvenilirlik Test Tezgahı Bileşenler

• Elektrikli dinamometre:

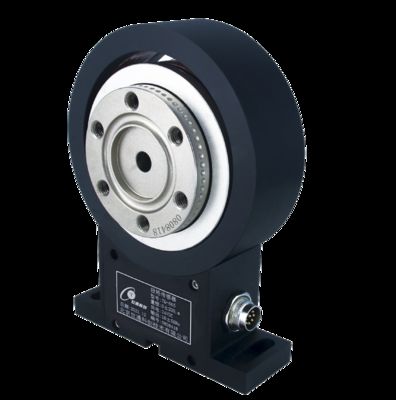

Elektrikli dinamometre, motorun şanzımanı yüklemesi/sürüklemesi için bir yükleme/sürükleme cihazı olarak kullanılır; elektrikli dinamometre esas olarak bir AC motor ana bilgisayarı, bir tork flanşı, bir elektrikli dinamometre montaj tabanı vb.'den oluşur. Elektrikli dinamometrenin motoru SSCD serisi yüksek torklu ürünleri kullanır; tork ölçümü için elektrikli dinamometreye bir tork ölçüm cihazı takılır; aynı zamanda, hız ölçümü için elektrikli dinamometreye bir kodlayıcı takılır.

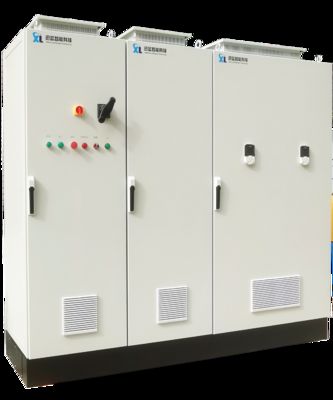

• Değişken frekanslı invertör sistemi:

DTC serisi frekans dönüşüm kontrol sistemi, elektrikli dinamometreyi kontrol etmek için kullanılır; sistem, yükleme için elektrikli dinamometreyi kontrol etmek için dört çeyrekte çalışır. Yüklemeden sonra üretilen elektrik enerjisi, elektrikli dinamometreyi sürmek için değişken frekanslı invertör sistemi aracılığıyla DC bara geri beslenir.

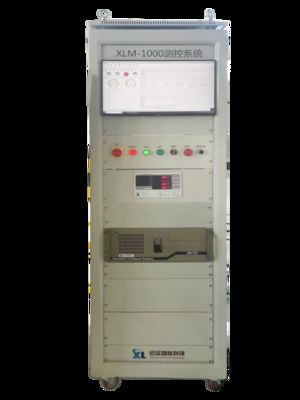

• XLP2000 kontrol sistemi ve kontrol yazılımı:

Firmamızın XLP2000 sayısal kontrol sistemi, test tezgahının genel kontrolü için kullanılır; XLP2000 kontrol sistemi, test tezgahının her çalışma koşulunun ayarını ve kontrolünü tamamlamak için veri yolundan değişken frekanslı invertör sistemi ile iletişim kurar; XLP2000 kontrol sistemi, sistem tarafından toplanan çeşitli parametreleri CAN veri yolu aracılığıyla alır ve aynı zamanda XLP2000 kontrol sistemi harici yardımcı ekipmanları entegre eder, iletişimi ve kontrolü merkezileştirir; tüm test süreci otomatik olarak tamamlanabilir.

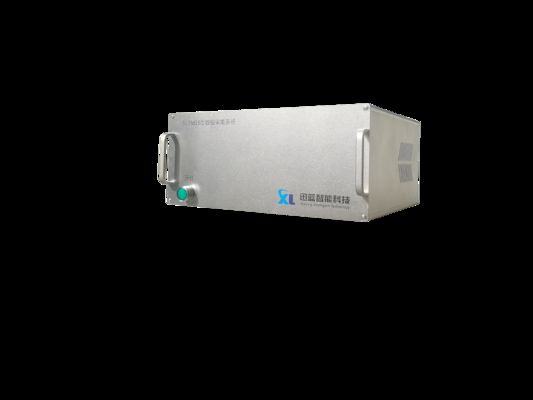

• Veri Toplama Sistemi:

İlgili sıcaklık sensörleri ve sıcaklık toplama modülleri ile donatılmış olup, her bir parçanın sıcaklığı ve yağlama yağının sıcaklığı gibi parametreleri toplamak ve toplanan verileri veri yolu aracılığıyla XLP2000 kontrol sistemine yüklemek, veri görüntüleme, kaydetme ve işleme gerçekleştirmek için kullanılır.

• Kaplin ve koruyucu kapak:

Şanzıman mili sistemini bağlamak için bir üniversal mafsal tahrik mili kullanılır; koruma için kaplin gibi dönen parçaların üst kısmına bir koruyucu kapak takılır. Kaplin, tüm test tezgahının şanzıman sisteminin bağlantısını tamamlamak için test edilen şanzımana takım aracılığıyla bağlanır.

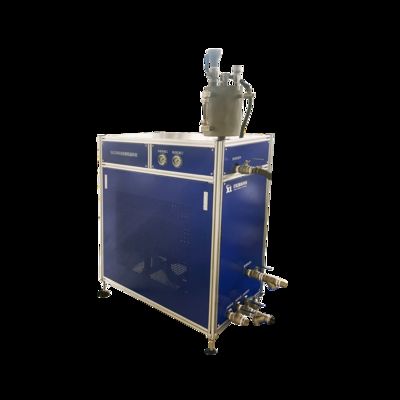

• Yağlama yağı istasyonu

Bu çözüm, UUT için sabit basınç, sabit akış ve sabit sıcaklık yağlaması sağlamak için SLE-2120G yağlama yağı istasyonunu kullanır. Cihaz, farklı ayar koşulları altında yağlama yağı beslemesini karşılayabilen ana kontrol ünitesi olarak Siemens PLC'yi kullanır;

• Ayarlanabilir şanzıman braketi

Ayarlanabilir şanzıman braketi, bir bütün oluşturmak için özel bir konektör aracılığıyla şanzımana bağlanır. Şanzımanın yüksekliği, montaj braketindeki kaldırma vidasını ayarlayarak yukarı ve aşağı ayarlanabilir, böylece şanzıman desteğinin üç boyutlu ayarlanabilirliği elde edilir; test parçasını sabitlemek için şanzıman braketine özel bir adaptör takılır.

• Dökme demir plaka

Bu çözümdeki dökme demir plaka, güvenilir doğruluk, istikrarlı kullanım ve uygun taşıma özelliklerine sahip yüksek mukavemetli dökme demir HT250'den yapılmış bir düzlem referans taşıyıcısıdır.

• İzleme sistemi

İzleme sistemi, ürün testi sırasında ürün durumunu gerçek zamanlı olarak izleyebilen yüksek çözünürlüklü bir gece görüş kamerası, bir video kaydedici ve bir LCD ekran ile donatılmıştır.

2. 600kW Teke Bir Zorlamalı Hava Soğutmalı Şanzıman ve Aks Performans Test ve Güvenilirlik Test Tezgahı Çalışma Prensibi

Tahrik sistemi, önceden ayarlanmış çalışma koşullarına göre şanzımana güç çıkışı sağlar, yük sistemi gerçek yükü simüle eder ve veri toplama sistemi parametreleri gerçek zamanlı olarak kontrol sistemine iletir ve kontrol sistemi buna göre tahriki ve yükü dinamik olarak ayarlar. Video izleme ve sızdırmazlık testi birlikte çalışır ve testten sonra, performans değerlendirmesini tamamlamak için şanzıman verimliliği, yük taşıma kapasitesi ve diğer göstergeler veri analizi yoluyla hesaplanır.

3. 600kW Teke Bir Zorlamalı Hava Soğutmalı Şanzıman ve Aks Performans Test ve Güvenilirlik Test Tezgahı Kullanım Ortamı ve Koşulları

1). Güç kaynağı koşulları: 380/220V AC 50Hz güç kaynağı, voltaj sabitleyici ve UPS ile donatılmış, voltaj dalgalanması ±%10 içinde, frekans dalgalanması ±%0,5Hz içinde.

2). Çalışma ortamı: Profesyonel laboratuvar, ortam sıcaklığı -10°C～45°C, bağıl nem ≤%85, iyi havalandırma, titreşim izolasyonu ve ses yalıtım tesisleri ile.

4. 600kW Teke Bir Zorlamalı Hava Soğutmalı Şanzıman ve Aks Performans Test ve Güvenilirlik Test Tezgahı Elektrikli Dinamometre Teknik Parametreleri

SSCD600 - 1500 / 3500 Elektrikli Dinamometre Teknik Parametreleri

SSCD600 - 375 / 875 Elektrikli Dinamometre Teknik Parametreleri

5. 600kW Teke Bir Zorlamalı Hava Soğutmalı Şanzıman ve Aks Performans Test ve Güvenilirlik Test Tezgahı Referans Standartları

QC/T 568-2019 Otomotiv mekanik şanzıman tertibatları için teknik gereksinimler ve tezgah test yöntemleri

QC/T-291-2023 "Otomotiv mekanik transfer kutusu tertibatları için performans gereksinimleri ve tezgah test yöntemleri"

6. 600kW Teke Bir Zorlamalı Hava Soğutmalı Şanzıman ve Aks Performans Test ve Güvenilirlik Test Tezgahı Uygulama Alanları

1). Otomotiv endüstrisi: şanzıman gibi şanzımanların araştırma ve geliştirilmesi ve test edilmesi ve güç sistemlerini optimize etmek için kullanılır.

2). Rüzgar enerjisi üretimi: Ekipmanın istikrarlı çalışmasını sağlamak için karmaşık çalışma koşulları altında şanzımanın performansını test edin.

3). Gemi inşaatı: Seyir koşullarında şanzımanların güvenilirliğini ve darbe direncini değerlendirin.

4). Endüstriyel ekipman: İletim verimliliğini artırmak için takım tezgahları ve diğer ekipmanların şanzıman tasarımını optimize edin.

5) . Havacılık ve uzay: Hassas şanzımanların aşırı koşullar altında güvenilir bir şekilde çalışmasını sağlayın.
