500kW Bir-bir Zorlu hava soğutma dişli kutusu ve aks performans testi ve güvenilirlik test tezgahı

 500kW Teke Teke Zorlamalı Hava Soğutmalı Şanzıman ve Aks Performans Test ve Güvenilirlik Test Tezgahı

500KW şanzıman performans test tezgahı, şanzımanlar ve tahrik aksları gibi bileşenler üzerinde performans ve güvenilirlik değerlendirmesi yapmak için özel olarak kullanılan bir cihazdır. Test edilen parçaların verimlilik, güç performansı, kapsamlı performans ve uzun süreli güvenilirlik gibi çoklu testlerini gerçekleştirebilir.

500KW şanzıman dayanıklılık test tezgahı temel olarak aşağıdaki ana parçaları içerir: hem tahrik hem de yükleme işlevlerine sahip bir giriş dinamometre sistemi; yükleme ve ters sürüşü gerçekleştirebilen bir çıkış dinamometre sistemi; elektrik enerjisini güç şebekesine geri iletebilen bir değişken frekanslı invertör; genel düzenlemeden sorumlu bir kontrol sistemi; çeşitli parametreleri kaydeden bir veri toplama bileşeni; genel yapıyı destekleyen bir tezgah mekanik çerçevesi; yağlama garantisi sağlayan bir yağ istasyonu ekipmanı; ve çalışma durumunu gerçek zamanlı olarak izleyen bir video gözetim cihazı.

1. 500kW Teke Teke Zorlamalı Hava Soğutmalı Şanzıman ve Aks Performans Test ve Güvenilirlik Test Tezgahı Bileşenler

• Giriş dinamometre sistemi (tahrik ve yük): bir yandan, şanzımana motorun çalışma durumunu simüle etmek için güç girişi sağlar; diğer yandan, farklı yükler altında şanzımanın performansını ve dayanıklılığını test etmek için sürüş sırasında aracın direncini simüle etmek için yük uygulayabilir.
• Çıkış dinamometre sistemi (yükleme ve sürüş): esas olarak şanzımanın güç çıkışını absorbe etmek için kullanılır ve ayrıca araç frenlemesi, yokuş aşağı ve diğer çalışma koşullarını simüle etmek ve şanzımanın performansını daha kapsamlı bir şekilde test etmek için şanzımanı ters yönde sürebilir.

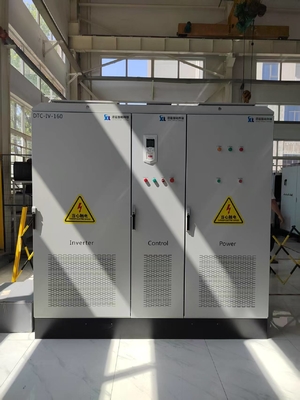

• Değişken frekanslı invertör sistemi: Test sırasında üretilen elektrik enerjisini geri dönüştürebilir ve güç şebekesine geri besleyerek enerjinin geri dönüşümünü gerçekleştirir, test maliyetini düşürür ve enerji israfını ve çevresel etkiyi azaltır.

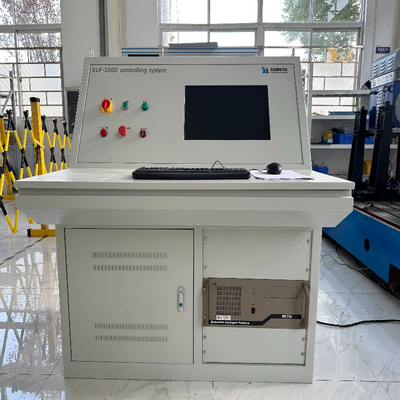

• Kontrol sistemi: Test tezgahının "beyni"dir ve test parametrelerini (hız, tork, vites vb. gibi) ayarlamaktan, çeşitli sistemlerin koordineli çalışmasını kontrol etmekten ve testin önceden belirlenmiş prosedürlere göre doğru ve istikrarlı bir şekilde gerçekleştirilmesini sağlamaktan sorumludur.

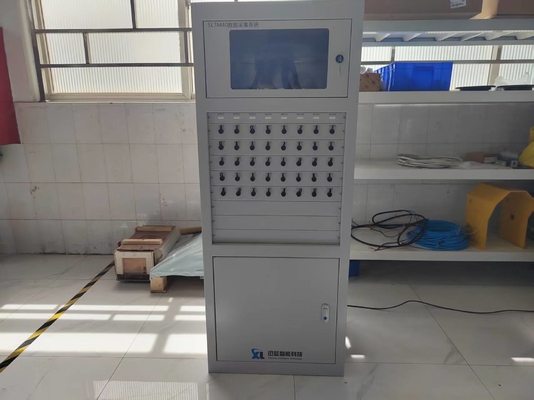

• Veri toplama sistemi: Test süreci boyunca hız, tork, sıcaklık, basınç, titreşim vb. gibi çeşitli verileri gerçek zamanlı olarak toplar ve daha sonraki analiz ve değerlendirme için bir temel sağlamak üzere veriler üzerinde ön işleme ve depolama gerçekleştirir.

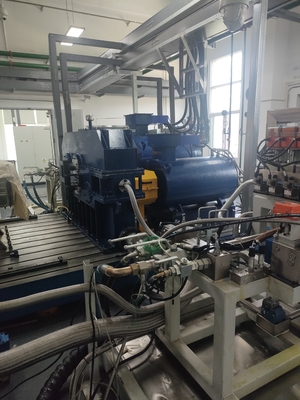

• Test tezgahı mekanik sistemi: şanzımanı, dinamometreyi ve diğer ekipmanları sabitlemek, bileşenler arasındaki hassas bağlantıyı ve istikrarlı çalışmayı sağlamak ve titreşim ve yer değiştirmenin test sonuçları üzerindeki etkisini azaltmak için kullanılan taban, braket, bağlantı mili ve diğer yapısal bileşenleri içerir.

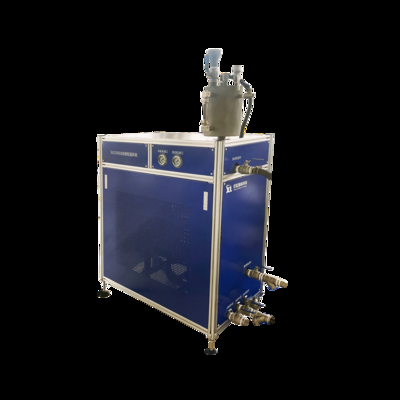

• Yağ istasyonu sistemi: şanzımana yağlama yağı sağlar, yağ sıcaklığı ve yağ basıncı gibi parametreleri kontrol eder, şanzımanın uygun yağlama koşulları altında çalışmasını sağlar ve ayrıca yağ kirliliği gibi göstergeleri izleyerek şanzımanın aşınma durumunu değerlendirebilir.
• Video izleme sistemi: Test tezgahının çalışma durumunu ve şanzımanın görünümündeki değişiklikleri gerçek zamanlı olarak izleyerek, test sürecinin güvenliğini sağlamak için anormal durumların (yağ sızıntısı, anormal gürültü, bileşen hasarı vb. gibi) zamanında tespit edilmesini sağlar.

2. 500kW Teke Teke Zorlamalı Hava Soğutmalı Şanzıman ve Aks Performans Test ve Güvenilirlik Test Tezgahı Çalışma Prensibi

Test başlamadan önce, operatör insan-makine arayüzü aracılığıyla test parametrelerini ayarlar ve kontrol sistemi tahrik sistemine ve yük sistemine talimatlar gönderir. Tahrik sistemi, şanzımanı önceden ayarlanmış hız ve tork eğrisine göre çalıştırır ve yük sistemi, test gereksinimlerine göre gerçek zamanlı olarak simüle edilmiş yükü yükler. Çalışma sırasında, veri toplama sistemi şanzımanın çeşitli çalışma parametrelerini milisaniye aralıklarla toplar ve kontrol sistemine iletir. Kontrol sistemi, test koşullarının istikrarını sağlamak için tahrik ve yük çıkışını gerçek zamanlı olarak ayarlamak için bir kapalı döngü kontrol algoritması kullanır. ​

Video gözetim sistemi, şanzıman çalışma ekranını eşzamanlı olarak kaydeder ve sızdırmazlık test sistemi, belirli bir test aşamasında şanzıman üzerinde bir sızdırmazlık testi gerçekleştirir. Testten sonra, veri işleme yazılımı, şanzımanın iletim verimliliği, titreşim spektrumu ve sızdırmazlık performansı gibi temel göstergeleri hesaplamak için toplanan büyük miktarda veri üzerinde çok boyutlu bir analiz gerçekleştirir. Sistem otomatik olarak bir test raporu oluşturur ve bir standart veritabanı ile karşılaştırarak şanzıman performansının kapsamlı bir değerlendirmesini ve derecelendirmesini yapar. ​

3. 500kW Teke Teke Zorlamalı Hava Soğutmalı Şanzıman ve Aks Performans Test ve Güvenilirlik Test Tezgahı Kullanım Ortamı ve Koşulları

• Güç kaynağı gereksinimleri: 380V±10%, 220V±10% AC güç kaynağı, frekans 50Hz±1Hz. Güç şebekesinin harmonik bozulma oranının %5'ten az olmasını sağlamak için üç fazlı izolasyon transformatörü ve harmonik bastırma cihazı ile donatılmıştır. Aynı zamanda, 30 dakikalık acil durum güç kaynağı garantisi sağlayabilen çevrimiçi UPS kesintisiz güç kaynağı ile donatılmıştır.

• Çevresel koşullar: Ekipmanın, ortam sıcaklığının -10°C ila 45°C ve bağıl nemin ≤%85 olduğu sabit sıcaklık ve nem laboratuvarına kurulması gerekir. Laboratuvar zemininin titreşim izoleli olması, tepe titreşim ivmesinin 5m/s²'den az olması gerekir. Ekipmanın ısı dağıtım ihtiyaçlarını sağlamak için, laboratuvarın soğutma kapasitesi en az 20kW olan hassas bir klima sistemi ile donatılması ve yeterli havalandırma alanı ayrılması gerekir.

4. 500kW Şanzıman ve Aks Performans Test ve Güvenilirlik Test Tezgahı Teknik Parametreler

SSCD500 - 1500/3800 Elektrikli Dinamometre Teknik Parametreleri

SSCD500 - 300/760 Elektrikli Dinamometre Teknik Parametreleri

5. 500kW Şanzıman ve Aks Performans Test ve Güvenilirlik Test Tezgahı Referans Standartları

QC/T 568-2019 Otomotiv mekanik şanzıman tertibatları için teknik gereksinimler ve tezgah test yöntemleri

QC/T-291-2023 "Otomotiv mekanik transfer kutusu tertibatları için performans gereksinimleri ve tezgah test yöntemleri"

6. 500kW Şanzıman ve Aks Performans Test ve Güvenilirlik Test Tezgahı Uygulama Alanları

• Havacılık alanı: yüksek sıcaklık, yüksek basınç ve yüksek hız gibi aşırı koşullar altında güvenilirlik doğrulama gereksinimlerini karşılamak için uçak motor redüktörleri ve helikopter ana redüktörleri gibi hassas şanzımanların performans testi için kullanılır.

• Yeni enerji araç endüstrisi: elektrikli araç redüktörleri ve hibrit şanzımanlar gibi yeni şanzıman bileşenlerinin araştırma ve geliştirilmesine ve test edilmesine uyum sağlayın, elektrifikasyon ve akıllı test senaryolarını destekleyin ve yeni enerji araç güç sistemlerinin performansını iyileştirmeye yardımcı olun.

• Üst düzey ekipman imalat endüstrisi: CNC takım tezgahları, endüstriyel robotlar, otomatik üretim hatları ve diğer ekipmanların şanzıman performans testine hizmet ederek üst düzey ekipmanların iletim doğruluğunu ve çalışma kararlılığını sağlar.

• Raylı geçiş alanı: tren işletimi sırasında karmaşık yük koşullarını simüle ederek, raylı geçiş ekipmanlarının güvenli ve güvenilir çalışmasını sağlamak için yüksek hızlı tren ve metro çekiş şanzımanlarının performans testine uygulanır.

• Gemi inşa endüstrisi: deniz ortamında yüksek yük ve güçlü korozyon gibi özel çalışma koşullarını karşılamak için gemi tahrik şanzımanlarının ve güverte makineleri şanzımanlarının performans değerlendirmesi

​7. ​​Sergi

24 Ekim'den 26 Ekim 2024'e kadar, Rus Uluslararası Test ve Kontrol Sergisi, Moskova Klokus Interbational Kongre Merkezi'nde başarıyla düzenlendi. Testing Control, tanınmış Rus sergi şirketi MVK tarafından düzenlenen ve Rusya'da her yıl düzenlenen uluslararası bir test ve kontrol sergisidir.

Rusya'daki en büyük ve en etkili test ve kontrol ekipmanları sergisi olarak. Sergi, Rusya Federasyonu Savunma Bakanlığı, Rusya Federasyonu Sanayi ve Ticaret Bakanlığı, Devlet Duması Savunma Komitesi, Federal Teknik Düzenleme ve Metroloji Bürosu ve Devlet Ekonomik Kalkınma Bürosu tarafından desteklenmektedir. Üç günlük sergi boyunca, sergi toplam 10.237 ziyaretçi aldı.

Seelong Intelligent Technology (Luoyang) Co.,Ltd. bu sergiye katıldı ve esas olarak Rus pazarına en çok satan ürünlerini, örneğin motor test tezgahları ve şanzıman test tezgahlarını sergiledi. Çin'deki güç sistemi test ekipmanlarının tek tedarikçisi olarak, Seelong bu serginin öne çıkan noktası haline geldi. Havacılık, otomotiv, tarım makineleri, enerji üretim ekipmanları ve diğer ilgili alanlardan gelen ziyaretçiler, iletişim için Seelong'u ziyaret etti.

Bu sergi sayesinde, Rusya'daki Seelong marka bilinirliği güçlendi ve Rus ortakları ve müşterileriyle yakın iletişim için verimli bir platform sağladı.

Şirket Profili

Seelong Intelligent Technology (Luoyang) Co., Ltd., havacılık, otomotiv ve yeni enerji gibi çeşitli alanlarda güç mühendisliği sistemleri için ekipman ölçümü, kontrolü, tasarımı, üretimi ve satış hizmetleri konusunda uzmanlaşmış yüksek teknolojili bir kuruluştur; Şirket, güzel şakayık şehri Luoyang'da bulunmaktadır.

Seelong, yeni enerji motorları, hibrit güç sistemleri, motorlar, şanzımanlar ve daha fazlası için test ekipmanlarının araştırma ve geliştirme, üretimi ve hizmeti konusunda uzmanlaşmıştır. Ana ürünlerimiz arasında elektrikli dinamometreler, ölçüm ve kontrol sistemleri, DC güç kaynakları ve çalışma koşulu garanti sistemleri bulunmaktadır. Seelong, hayatta kalmak için kaliteli hizmetler sunma ve gelişme için yeniliklere devam etme iş felsefesine bağlı, eksiksiz bir satış ve servis sistemine sahiptir ve kullanıcılara çeşitli alanlarda çeşitli güç mühendisliği ölçüm ve kontrol çözümleri sunmaktadır.

Seelong'un gelişmiş tasarım felsefesi ve zengin endüstri deneyimi, şirkete aynı sektördeki rakiplerine göre teknolojik avantajlar sağlamakta ve şirketin ürünleri, gerçek pazar talebini daha iyi karşılayabilmektedir. Seelong, yenilik konusunda cesurdur. Kendi teknolojik atılımlarına ve gelişimine değer verirken, Tsinghua Üniversitesi ve Shandong Üniversitesi gibi çok sayıda yerli araştırma kurumuyla uzun vadeli ve derinlemesine işbirliği ilişkileri kurmuştur. CE sertifikası, ISO9001 kalite sistemi sertifikası, AAA seviyesi kurumsal sertifikası almıştır, ondan fazla buluş patenti ve iki yazılım telif hakkı elde etmiştir. Hem yurt içinde hem de yurt dışında yüzden fazla kullanıcıya profesyonel ekipman ve hizmetler sağlamıştır. Kuruluş, uygun maliyetli ürünleri ve yüksek kaliteli hizmetleri ile yerli ve yabancı müşterilerin güvenini kazanmış ve uzun vadeli bir kazan-kazan stratejik ortaklığı kurmuştur.

Şirket, "teknolojik yeniliği misyonu ve kaliteli hizmeti amacı olarak benimsemek" iş felsefesine her zaman bağlı kalır, aynı sektördeki gelişmiş seviyeyi sürekli olarak aşar, dünyaya entegre olur, geleceği ölçer ve kontrol eder ve yüksek kaliteli ürünler yaratır. Müşterilere yüksek zeka, hassasiyet, hız, güvenilirlik ve katma değer ile ürün ve hizmetler sunmak.

Seelong Intelligent Technology (Luoyang) Co., Ltd.'nin tüm çalışanları, yerli ve yabancı müşterilerden samimi işbirliğini sıcak bir şekilde karşılar ve gelecek ve ortak gelişim için birlikte çalışır.

Şirket Sertifikaları

Paketleme ve Nakliye

SSS

S: İşbirliğimiz için minimum sipariş miktarı nedir?
A: Stok ürünleri için 1 adetlik küçük deneme siparişini destekliyoruz.
S: Ürünler hakkında daha fazla bilgiyi nasıl edinebilirim?
A: Lütfen e-postanızı bırakın, size elektronik örnek kitabınızı göndereceğiz.
S: Ödeme koşulunuz nedir?
A: Normalde %40 T/T depozito, sevkiyat öncesi tam ödeme.
S: Siparişlerim için teslim süresi nedir?
A: Dinamometrelerin üretim döngüsü 6-8 haftadır, sensörlerin üretim döngüsü 2-3 haftadır, diğer ürünler için lütfen bizimle iletişime geçin.
S: Test tezgahının genel çözümünü nasıl elde ederiz?
A: E-postanızı bırakın, teknik personelimiz ayrıntılı plan hakkında sizinle iletişim kuracaktır.
S: Fabrikanızı ziyarete gelebilir miyim?
A: Elbette, her zaman bir ziyaret yapmanız memnuniyetle karşılanır.
