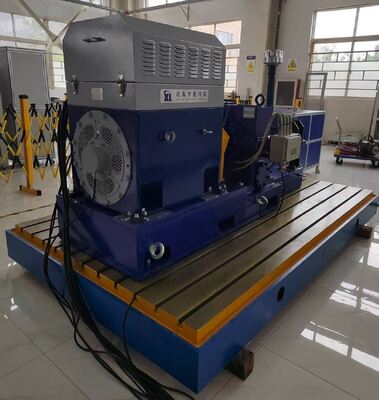

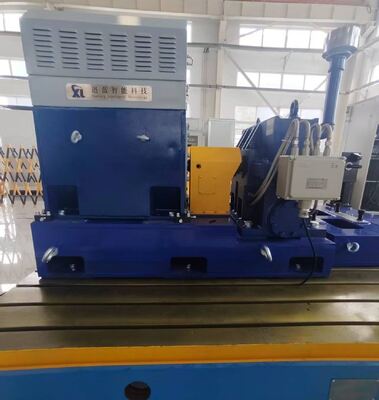

SSCD200-1000/3300 1910Nm Nominal Tork 3300rpm Maksimum Hız Dişli Kutusu Şanzıman Dinamometresi
1. SSCD200-1000/3300 Dişli Kutusu Şanzıman Dinamometresi Bileşen Açıklaması

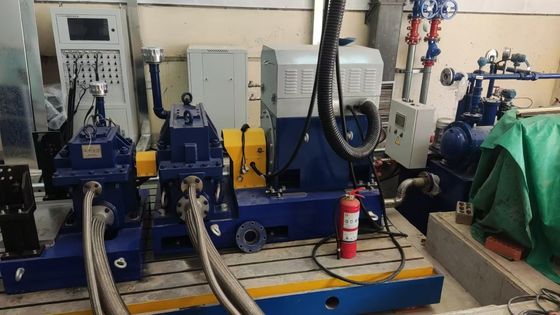

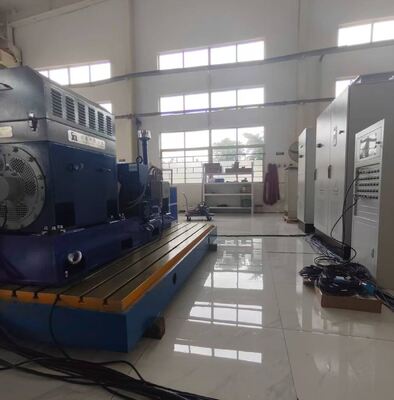

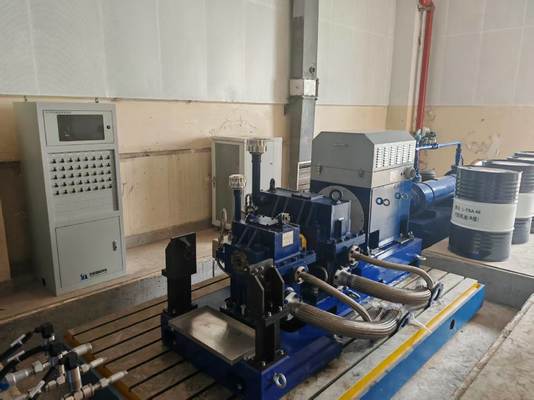

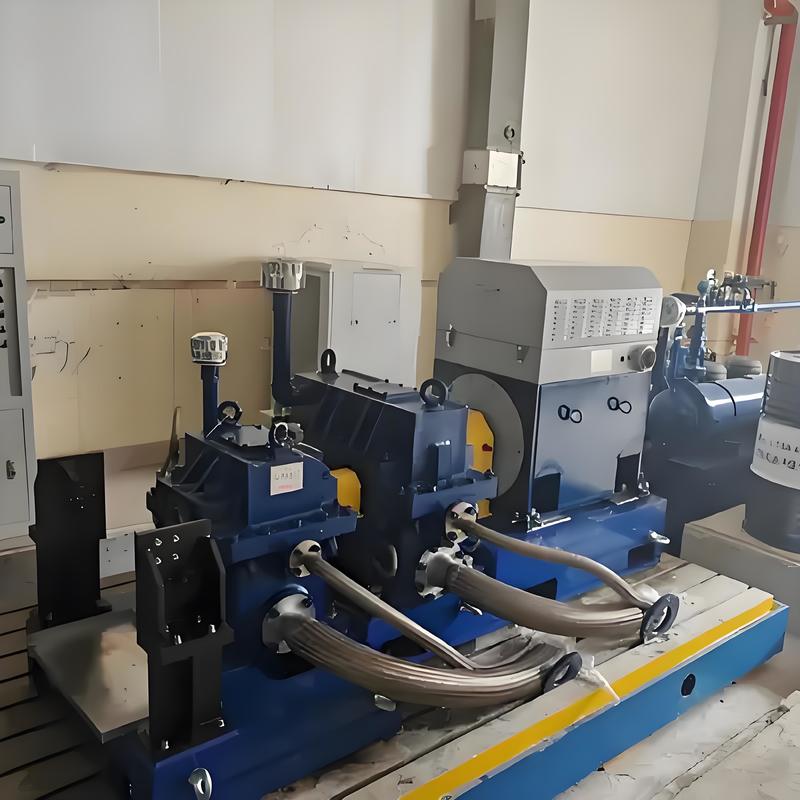

SSCD200-1000/3300 Dişli Kutusu Test Tezgahı, özellikle yüksek hassasiyetli dişli kutusu testleri için tasarlanmış, endüstriyel üretim, rüzgar enerjisi, inşaat makineleri, otomotiv ve demiryolu taşımacılığında yaygın olarak kullanılan yüksek performanslı bir cihazdır. Bu tezgah, Seelong'un tahrik dinamometresini (SSCD200-1000/3300 modeli, 200kW güç, nominal hız 1000rpm, maksimum hız 3300rpm, tork ölçüm doğruluğu %0,2FS) ve yük dinamometresini (SSCD110-300/600 modeli, 110kW güç, nominal hız 300rpm, maksimum hız 600rpm), ABB'nin invertör sistemi (tork kontrol doğruluğu %0,2FS, hız kontrol doğruluğu ±1rpm, tepki süresi 5ms) ve Seelong'un XLP-1000 ölçüm ve kontrol sistemi (Intel Core i7 işlemci, 32GB DDR4 bellek ve 1TB SSD ile donatılmış) ile entegre ederek, tork, hız, sıcaklık ve basınç gibi temel parametrelerin kapsamlı izlenmesini ve hassas kontrolünü sağlar.
| Bileşen Adı |
Temel Özellikler |
Marka |
|
SSCD110-300/600
yükleme elektrikli dinamometre
|
Güç: 110kW; Nominal hız: 300rpm; Nominal tork: 3501Nm; Maksimum hız: 600rpm; Tork ölçüm sensörü: 0-5000Nm (doğruluk: %0,2FS) |
Seelong |

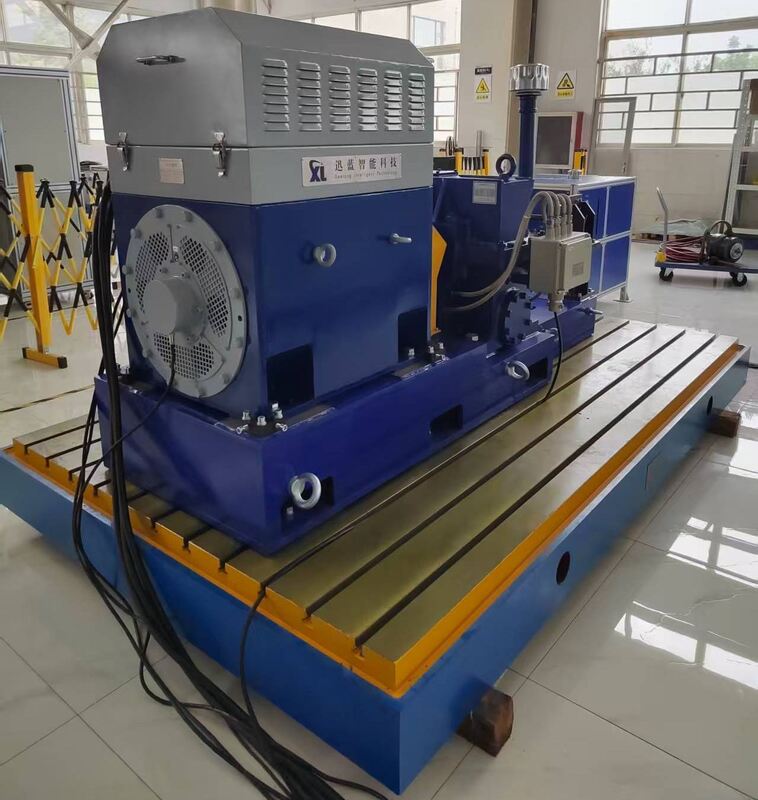

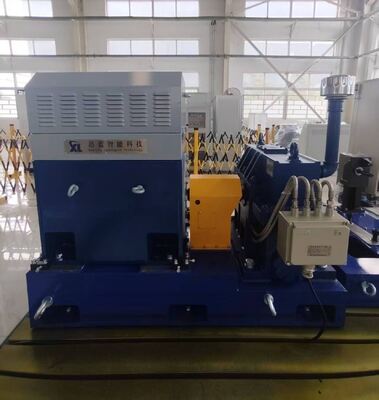

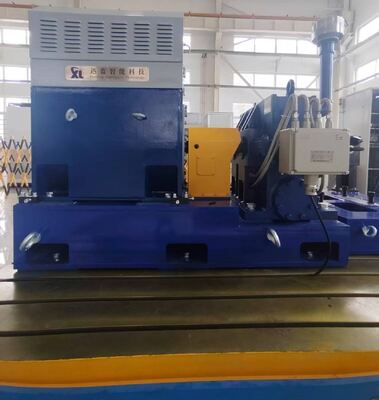

| SSCD200-1000/3300 tahrik elektrikli dinamometre |
Güç: 200kW; Nominal hız: 1000rpm; Nominal tork: 1910Nm; Maksimum hız: 3300rpm; Tork ölçüm sensörü: 0-2000Nm (doğruluk: %0,2FS) |
Seelong |
| Tork kalibrasyon cihazı |
Tork flanşı tork kalibrasyonu |
Seelong |
| Değişken frekanslı invertör sistemi |
Çoklu tahrik değişken frekanslı invertör sistemi; tork kontrol doğruluğu %0,2FS; hız kontrol doğruluğu ±1rpm; tepki süresi 5ms; aşırı yük, aşırı gerilim ve aşırı ısınmaya karşı çoklu korumalarla donatılmıştır. |
ABB |

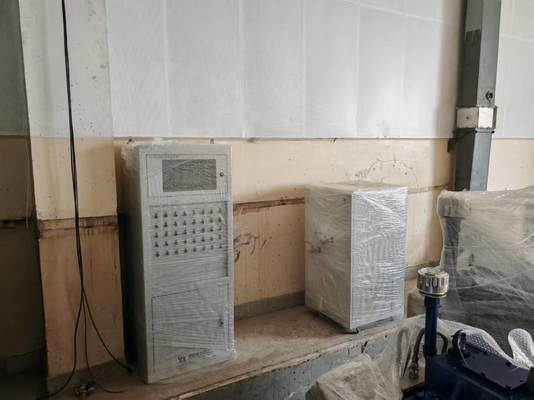

| XLP-1000 Ölçüm ve Kontrol Sistemi |
Endüstriyel PC: IPC710; CPU: Intel Core i7; Bellek: 32GB DDR4; Sabit Sürücü: 1TB SSD; Önceden yüklenmiş XLP-1000 yazılımı |
Seelong |
| Veri toplama sistemi |
PT100 sıcaklık toplama modülü, basınç toplama modülü, analog sinyal toplama modülü, sıcaklık toplama sensörü, basınç toplama sensörü, titreşim toplama sensörü, veri toplama kutusu |
Seelong |

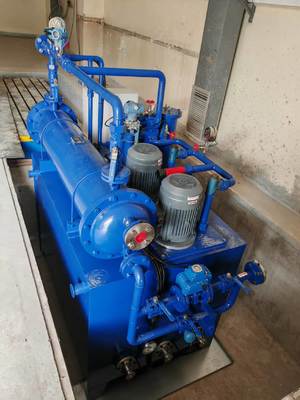

| Yağ sıcaklık kontrol cihazı |
Paslanmaz çelik plaka eşanjör, PLC kontrol sistemi; sıcaklık kontrol doğruluğu: ± 1 ℃ |
Seelong |
| Dişli debimetre |
su ve yağ akış ölçümü için kullanılır:
Toplama aralığı: 0-50 L/dak;
Doğruluk: %0,5FS
Model: SLLL050
|
Seelong |
| Opsiyonel - Kaplin |
İzin verilen tork: 500Nm; İzin verilen hız: 18000 dev/dak |
Seelong |
| Opsiyonel - Motor braketi |
Standart dışı özelleştirilmiş L şeklinde, duvar kalınlığı > 50mm |
Seelong |
| Opsiyonel - Dökme demir plaka |
Malzeme: HT300; Düzlük: ≤0,05mm/m; Yüzey pürüzlülüğü: Ra≤1,6μm; Şok emiciler ve dökme demir plakalar, yüksek hızlı testler sırasında kararlılığı sağlar. |
Seelong |
| Opsiyonel - Şok emiciler |
Yay tipi, nominal yük 100-300kg, sönümleme katsayısı 0,2-0,3, 5-10Hz titreşim frekansları için uygundur; şok emici ve dökme demir plaka, yüksek hızlı testler sırasında kararlılığı sağlar. |
Seelong |
2. SSCD200-1000/3300 200kW Elektrikli Dinamometre Teknik Parametreleri
| Parametreler |
Özellikler |
| Güç |
200kW |
| Nominal hız |
1000rpm |
| Maksimum hız |
3300rpm |
| Nominal tork |
1910Nm |
| Tork ölçüm aralığı |
0-2000Nm |
| Tork ölçüm doğruluğu |
%0,2FS |
| Hız kontrol doğruluğu |
±1rpm |
| Tepki süresi |
5ms |
3. SSCD200-1000/3300 Dişli Kutusu Şanzıman Dinamometresi Temel Avantajları
1) Yüksek hassasiyetli test: %0,2FS tork ölçüm doğruluğu, ±1rpm hız kontrol doğruluğu, doğru ve güvenilir test verileri sağlar.
2) Yüksek verimli veri işleme: XLP-1000 ölçüm ve kontrol sistemi, yüksek performanslı bir işlemci ile donatılmıştır, hızlı veri işleme ve gerçek zamanlı izleme sağlar.
3) Kapsamlı parametre izleme: Veri toplama sistemi, sıcaklık, basınç ve akış hızı gibi parametreleri kapsamlı bir şekilde izlemek için çoklu sensörleri entegre eder.
4) Enerji tasarrufu ve çevre koruma: Elektrikli dinamometre, mekanik enerjiyi elektrik enerjisine dönüştürür ve güç şebekesine geri besler, enerji tasarrufu sağlayan testler gerçekleştirir.
5) Esnek yapılandırma: Farklı test senaryolarının ihtiyaçlarını karşılamak için çeşitli opsiyonel bileşenler sunar.
4. SSCD200-1000/3300 Dişli Kutusu Şanzıman Dinamometresi Uygulama Alanları
1) Endüstriyel dişli kutuları: İşleme kararlılığını ve aşınma direncini sağlamak için takım tezgahları, metalurji makineleri, madencilik makineleri ve kauçuk ve plastik makinelerinin şanzıman verimliliği, sıcaklık artışı ve ömür testleri için kullanılır.
2) Rüzgar türbini dişli kutuları: Megavat seviyesindeki rüzgar türbini dişli kutularının titreşim özellikleri, dinamik performansı ve güvenilirlik testlerini destekler, uzaktan çevrimiçi izleme ve arıza teşhisi için uygundur.
3) İnşaat makineleri dişli kutuları: Kırıcılar ve konveyörler gibi ekipmanların yük simülasyonu ve dayanıklılık testlerini kapsar ve zorlu ortamlarda çalışmanın doğrulanmasını sağlar.
4) Otomotiv ve demiryolu taşımacılığı: Uygulamalar arasında şanzımanların, elektrikli araç dişli kutularının ve yüksek hızlı demiryolu çekiş sistemlerinin performans optimizasyonu, şanzıman verimliliğinin ve sürüş düzgünlüğünün iyileştirilmesi yer alır.
5) Gemiler ve enerji ekipmanları: Deniz dişli kutularının hız eşleştirme testleri ve hidroelektrik dişli kutularının korozyon direnci ve yağlama performansının doğrulanması için kullanılır.
5. SSCD200-1000/3300 Dişli Kutusu Şanzıman Dinamometresi Referans Standartları
1) JB/T 10634-2023 "Elektrikli Dinamometre": Dinamometrelerin teknik gereksinimlerini ve denetim kurallarını kapsayan temel spesifikasyon, tork ölçüm doğruluğuna (örneğin, ±%0,2FS) ve hız kontrol doğruluğuna (örneğin, ±1rpm) odaklanır.
2) ISO 6336 ve AGMA 2001: Dişli şanzıman verimliliğini hesaplamak için uluslararası kabul görmüş standartlar, kontrol ve analiz yazılımı modellerinin doğruluğunu sağlamak için kullanılır.
3) QC/T 533-1999 "Otomotiv Tahrik Milleri İçin Tezgahta Test Yöntemleri": Montajların statik burulma testi ve dişli yorulma testi gibi yöntemler için referans sağlar ve elektrikli tahrik millerinin tork karakteristik testi için geçerlidir.
4) Askeri standartlar (MIL-STD-810G gibi): Dişli kutusu performansını gerçek çalışma koşullarında yeniden üretmek için aşırı ortam sıcaklıklarını (-40℃~150℃) ve darbe yüklerini simüle etmek için kullanılır.
6. Dişli Kutusu Şanzıman Dinamometresi Model Listesi
| Model |
Güç (kW) |
Tork (Nm) |
Nominal Hız (dev/dak) |
Maksimum Hız (dev/dak) |
Tork Ölçüm Doğruluğu |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
%0,2FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
%0,2FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
%0,2FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
%0,2FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
%0,2FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
%0,2FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
%0,2FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
%0,2FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
%0,2FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
%0,2FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
%0,2FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
%0,2FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
%0,2FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
%0,2FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
%0,2FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
%0,2FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
%0,2FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
%0,2FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
%0,2FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
%0,2FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
%0,2FS |
| Güç, Hız Aralığı 7. Teslimat ve Satış Sonrası Hizmethtiyaç duyulduğu gibi, toplama modüllerinin sayısı özelleştirilebilir.7. Teslimat ve Satış Sonrası HizmetTeslimat |
: Standart modeller 90 gün içinde sevk edilir; özelleştirilmiş modeller 90-180 gün içinde sevk edilir (uluslararası lojistik ve gümrükleme yardımı dahil).
Satış sonrası hizmet: Temel bileşenler için 1 yıl garanti (dinamometre, tork flanşı), ömür boyu iki dilli (Çince ve İngilizce) teknik destek (yanıt süresi ≤ 4 saat); yedek parçalar 24 saat içinde yurt içinde ve 7 gün içinde uluslararası olarak sevk edilir; 1,5 gün ücretsiz operasyon eğitimi sağlanır; uzaktan hata ayıklama desteklenir (modüler çözüm yapılandırma rehberliği dahil olmak üzere bilgisayar tabanlı).
8. Seelong Sertifikaları9. Paketleme ve Nakliye
10. SSS
S: İşbirliğimiz için minimum sipariş miktarı nedir?
C: Stok ürünler için 1 adetlik küçük deneme siparişini destekliyoruz.
S: Ürünler hakkında daha fazla bilgiyi nasıl edinebilirim?
C: Lütfen e-postanızı bırakın, size elektronik örnek kitabınızı göndereceğiz.
S: Ödeme koşulunuz nedir?
C: Normalde %40 T/T depozito, sevkiyat öncesi tam ödeme.
S: Siparişlerim için teslim süresi nedir?
C: Dinamometrelerin üretim döngüsü 6-8 hafta, sensörlerin üretim döngüsü 2-3 hafta, diğer ürünler için lütfen bizimle iletişime geçin.
S: Test tezgahının genel çözümünü nasıl elde ederiz?
C: E-postanızı bırakın, teknik personelimiz ayrıntılı plan hakkında sizinle iletişim kuracaktır.
S: Fabrikanızı ziyarete gelebilir miyim?
C: Elbette, her zaman bir ziyaret yapmanız memnuniyetle karşılanır.
