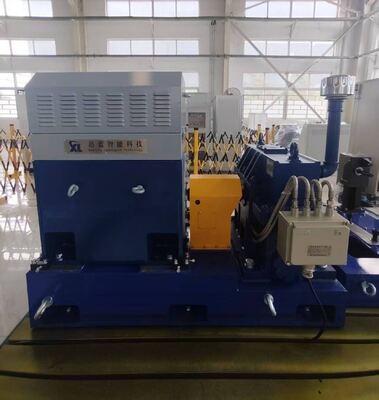

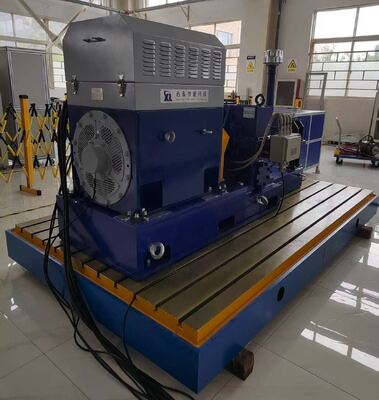

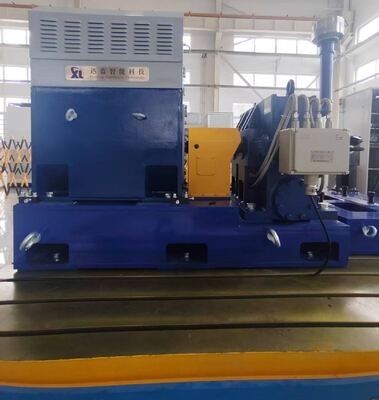

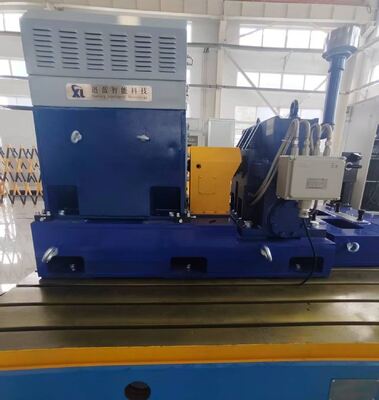

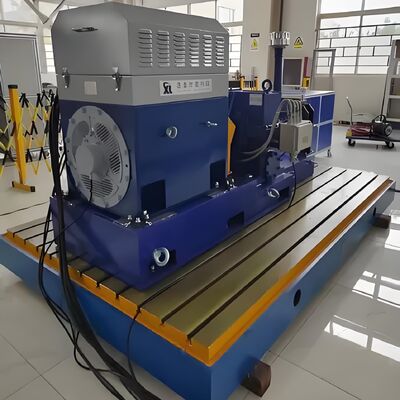

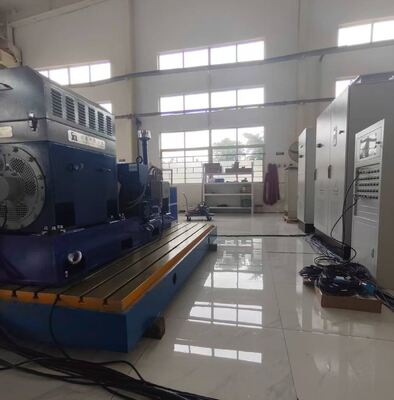

SSCD200-1000/3300 1910Nm Dönen Dönüm 3300rpm Maksimum Hız Şanzıman Şanzıman Dinamometre
1.SSCD200-1000/3300 Dönüştürme Kutusu Dinamometre Bileşeni Tanımı
SSCD200-1000/3300 dişli kutusu test tezgahı, endüstriyel üretim, rüzgar enerjisi,İnşaat makineleriBu bank Seelong'un tahrik dinamometresini (SSCD200-1000/3300 modeli, 200 kW güç, 1000 rpm nominal hız, 3300 rpm maksimum hız,Döner ölçüm doğruluğu 0.2% FS) ve yük dinamometresi (SSCD110-300/600 modeli, 110kW güç, 300rpm nominal hız, 600rpm maksimum hız), ABB'nin inverter sistemi ile birleştirilmiş (döngür kontrol doğruluğu 0.2% FS,Hız kontrolünün doğruluğu ±1rpm, yanıt süresi 5ms) ve Seelong'un XLP-1000 ölçüm ve kontrol sistemi (Intel Core i7 işlemcisi, 32GB DDR4 belleği ve 1TB SSD ile donatılmıştır),Döner gibi kilit parametrelerin kapsamlı izlenmesini ve kesin kontrolünü sağlayan, hız, sıcaklık ve basınç.
| Bileşen Adı |
Temel Özellikler |
Marka |
|
SSCD110-300/600
yükleme elektrikli dinamometre
|
Güç: 110kW; İsimlendirilmiş hız: 300rpm; İsimlendirilmiş tork: 3501Nm; Maksimum hız: 600rpm; Döner ölçüm sensörü: 0-5000Nm (doğruluk: 0.2%FS) |
Seelong |
| SSCD200-1000/3300 sürücü elektrikli dinamometre |
Güç: 200kW; İsimlendirilmiş hız: 1000rpm; İsimlendirilmiş tork: 1910Nm; Maksimum hız: 3300rpm; Tork ölçüm sensörü: 0-2000Nm (doğruluk: 0.2% FS) |
Seelong |
| Döner kalibrasyon cihazı |
Döner flens döngü kalibrasyonu |
Seelong |
| Değişken frekanslı invertör sistemi |
Çoklu tahrik değişken frekanslı inverter sistemi; tork kontrol doğruluğu 0.2% FS; hız kontrol doğruluğu ±1rpm; yanıt süresi 5ms; aşırı yüklenmeye, aşırı gerilimlere karşı birden fazla koruma ile donatılmıştır.ve aşırı ısınma. |
ABB |
| XLP-1000 Ölçüm ve Kontrol Sistemi |
Endüstriyel bilgisayar: IPC710; CPU: Intel Core i7; Bellek: 32GB DDR4; Sabit sürücü: 1TB SSD; Önceden yüklü XLP-1000 yazılımı |
Seelong |
| Veri toplama sistemi |
PT100 sıcaklık alma modülü, basınç alma modülü, analog sinyal alma modülü, sıcaklık alma sensörü, basınç alma sensörü, titreşim alma sensörü,Veri alma kutusu |
Seelong |
| Yağ sıcaklığı kontrol cihazı |
Paslanmaz çelik plaka ısı değiştiricisi, PLC kontrol sistemi; sıcaklık kontrol doğruluğu: ± 1 °C |
Seelong |
| Dişli akış ölçer |
Su ve yağ akışını ölçmek için kullanılır:
Toplama aralığı: 0-50 L/min;
Doğruluk: 0.5% FS
Model: SLLL050
|
Seelong |
| İsteğe bağlı - Bağlantı |
İzin verilen tork: 500Nm; İzin verilen hız: 18000 r/min |
Seelong |
| İsteğe bağlı - Motor destek |
Standart olmayan özel L şeklinde, duvar kalınlığı > 50 mm |
Seelong |
| İsteğe bağlı - dökme demir plaka |
Malzeme: HT300; Düzlük: ≤0.05mm/m; Yüzey kabalığı: Ra≤1.6μm; Şok emici ve dökme demir plakalar yüksek hızlı test sırasında istikrar sağlar. |
Seelong |
| İsteğe bağlı - Amortisörler |
Bahçe tipi, 100-300 kg nominal yük, damping katsayısı 0.2-0.3, 5-10Hz titreşim frekansları için uygundur; şok emici ve dökme demir plaka, yüksek hızlı test sırasında istikrar sağlar. |
Seelong |
2. SSCD200-1000/3300 200kW Elektrik Dinamometre Teknik Parametreleri
| Parametreler |
Özellikler |
| POwer |
200kW. |
| İsimlendirilmiş hız |
1000 rpm |
| En yüksek hız |
3300 rpm |
| İsimlendirilmiş tork |
1910Nm |
| Döner ölçüm aralığı |
0-2000Nm |
| Döner ölçüm doğruluğu |
0% 2 FS |
| Hız kontrolünün doğruluğu |
±1rpm |
| Yanıt süresi |
5ms |
3. SSCD200-1000/3300 Şanzıman Dönüştürme Dinamometre Temel Avantajlar
1) Yüksek hassasiyetli test: Döngü ölçüm doğruluğu %0.2 FS, hız kontrol doğruluğu ±1 rpm, doğru ve güvenilir test verilerini sağlar.
2) Yüksek verimlilikli veri işleme: XLP-1000 ölçüm ve kontrol sistemi, hızlı veri işlemini ve gerçek zamanlı izlemeyi sağlayan yüksek performanslı bir işlemci ile donatılmıştır.
3) Parametrelerin kapsamlı izlenmesi: Veri alma sistemi, sıcaklık, basınç ve akış hızı gibi parametreleri kapsamlı bir şekilde izlemek için birden fazla sensörü entegre eder.
4) Enerji tasarrufu ve çevre koruması: Elektrikli dinamometre mekanik enerjiyi elektrik enerjisine dönüştürür ve enerji tasarrufu testi elde ederek elektrik şebekesine geri aktarır.
5) Esnek yapılandırma: Farklı test senaryolarının ihtiyaçlarını karşılamak için çeşitli isteğe bağlı bileşenler sunar.
4. SSCD200-1000/3300 Dönüştürme Dinamometresi Uygulama Alanları
1) Endüstriyel vites kutuları: taşıma verimliliği, sıcaklık artışı ve alet makinelerinin, metalürji makinelerinin ömrü testleri için kullanılır,İşleme istikrarını ve aşınmaya dayanıklılığını sağlamak için madencilik makineleri ve kauçuk ve plastik makineleri.
2) Rüzgar türbini vites kutuları: Megawatt seviyesinde rüzgar türbini vites kutularının titreşim özelliklerini, dinamik performansını ve güvenilirlik testini destekler, uzaktan çevrimiçi izleme ve hata teşhisi için uygundur.
3) Mühendislik makinelerinin vites kutuları: Çakıcılar ve taşıyıcılar gibi ekipmanların yük simülasyonunu ve dayanıklılık testini ve zorlu ortamlarda çalışmayı doğrulamayı kapsar.
4) Otomobil ve demiryolu taşımacılığı: Uygulamalar arasında viteslerin, elektrikli araç vites kutularının ve yüksek hızlı demiryolu çekiş sistemlerinin performans optimizasyonu, vites verimliliğinin ve sürüş rahatlığının iyileştirilmesi yer almaktadır.
5) Gemi ve enerji ekipmanları: Denizli vites kutularının hız eşleştirme testleri ve hidroelektrik vites kutularının korozyon direnci ve yağlama performansını doğrulamak için kullanılır.
5. SSCD200-1000/3300 Dönüştürme Dinamometre Referans Standartları
1) JB/T 10634-2023 "Elektrik Dinamometre": Dinamometrenin teknik gereksinimlerini ve denetim kurallarını kapsayan temel spesifikasyon, tork ölçüm doğruluğuna (örneğin, ± 0.2% FS) ve hız kontrol doğruluğuna (örneğin,± 1 rpm).
2) ISO 6336 ve AGMA 2001: Kontrol ve analiz yazılım modellerinin doğruluğunu sağlamak için dişli aktarım verimliliğini hesaplamak için kullanılan uluslararası kabul görmüş standartlar.
3) QC/T 533-1999 "Automobil sürücü aksları için test yöntemleri": takımların statik torsyon testi ve vites yorgunluk testi gibi yöntemler için referans sağlar ve elektrikli tahrik akslarının tork özellikleri testine uygulanır.
4) Askeri standartlar (örneğin MIL-STD-810G): gerçek çalışma koşullarında vites kutusunun performansını yeniden üretmek için aşırı ortam sıcaklıklarını (-40 °C ~ 150 °C) ve darbe yüklerini simüle etmek için kullanılır.
6Dönüştürme Dinamometre Model Listesi
| Model |
Güç (kW) |
Döner (Nm) |
İsimlendirilmiş Hız (rpm) |
En yüksek hız (rpm) |
Döner ölçüm doğruluğu |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0% 2 FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0% 2 FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0% 2 FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0% 2 FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0% 2 FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0% 2 FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0% 2 FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0% 2 FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0% 2 FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0% 2 FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0% 2 FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0% 2 FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0% 2 FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0% 2 FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0% 2 FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0% 2 FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0% 2 FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0% 2 FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0% 2 FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0% 2 FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0% 2 FS |
| Güç, Hız aralığıa)ve Alım Modüllerinin Sayısı Özel Olarak Yapılabilira)Gerekli. |
7Teslimat ve Satış sonrası hizmet
Teslimat: Standart modeller 90 gün içinde gönderilir; özelleştirilmiş modeller 90-180 gün içinde gönderilir (uluslararası lojistik ve gümrükleme yardımı dahil).
Satış sonrası hizmet: Ana bileşenler için 1 yıllık garanti (dinamometre, tork flens), ömür boyu iki dilli (Çin ve İngilizce) teknik destek (cevap süresi ≤ 4 saat);yedek parçalar 24 saat içinde yerel olarak gönderilir ve 7 gün içinde uluslararası olarak teslim edilir.; 1,5 günlük ücretsiz operasyon eğitimi sağlanır; uzaktan hata ayıklama desteklenir (kompüter tabanlı, modüler çözüm konfigürasyon rehberliği dahil).
8Seelong Sertifikaları.
9Paketleme ve Nakliye
10Sık Sorulan Sorular
S: İşbirliğimiz için minimum sipariş miktarı nedir?
A: Stok ürünleri için 1 adet küçük iz siparişini destekliyoruz.
S: Ürünler hakkında nasıl daha fazla bilgi edinebilirim?
Cevap: Lütfen e-postanızı bırakın ve size elektronik örnek kitabınızı göndereceğiz.
S: Ödeme süreniz nedir?
A: Normalde %40 T/T depozitosu, nakliye öncesi tam ödeme.
S: Siparişlerimin teslim süresi nedir?
A: Dinamometre üretim döngüsü 6-8 haftadır, sensör üretim döngüsü 2-3 haftadır, diğer ürünler lütfen bizimle iletişime geçin.
S: Test kulübesinin genel çözümünü nasıl elde ederiz?
Cevap: Bize e-postanızı bırakın, teknik personelimiz detaylı plan hakkında sizinle iletişime geçecek.
S: Fabrikenizi ziyaret edebilir miyim?
A: Elbette, her zaman hoş geldiniz.
